Instalacja
- 68 -
02.20909.2079.9-03
Zwrócić uwagę, aby łożysko obrotowe i uchwyt podajnika
drutu były wyśrodkowane.
 Popchnąć podajnik drutu mocno w dół, aż łożysko obroto-
we słyszalnie zatrzaśnie się w zaczepie.
Łożysko obrotowe zatrzaskuje się w uchwycie w każdej
pozycji (każdym kącie).

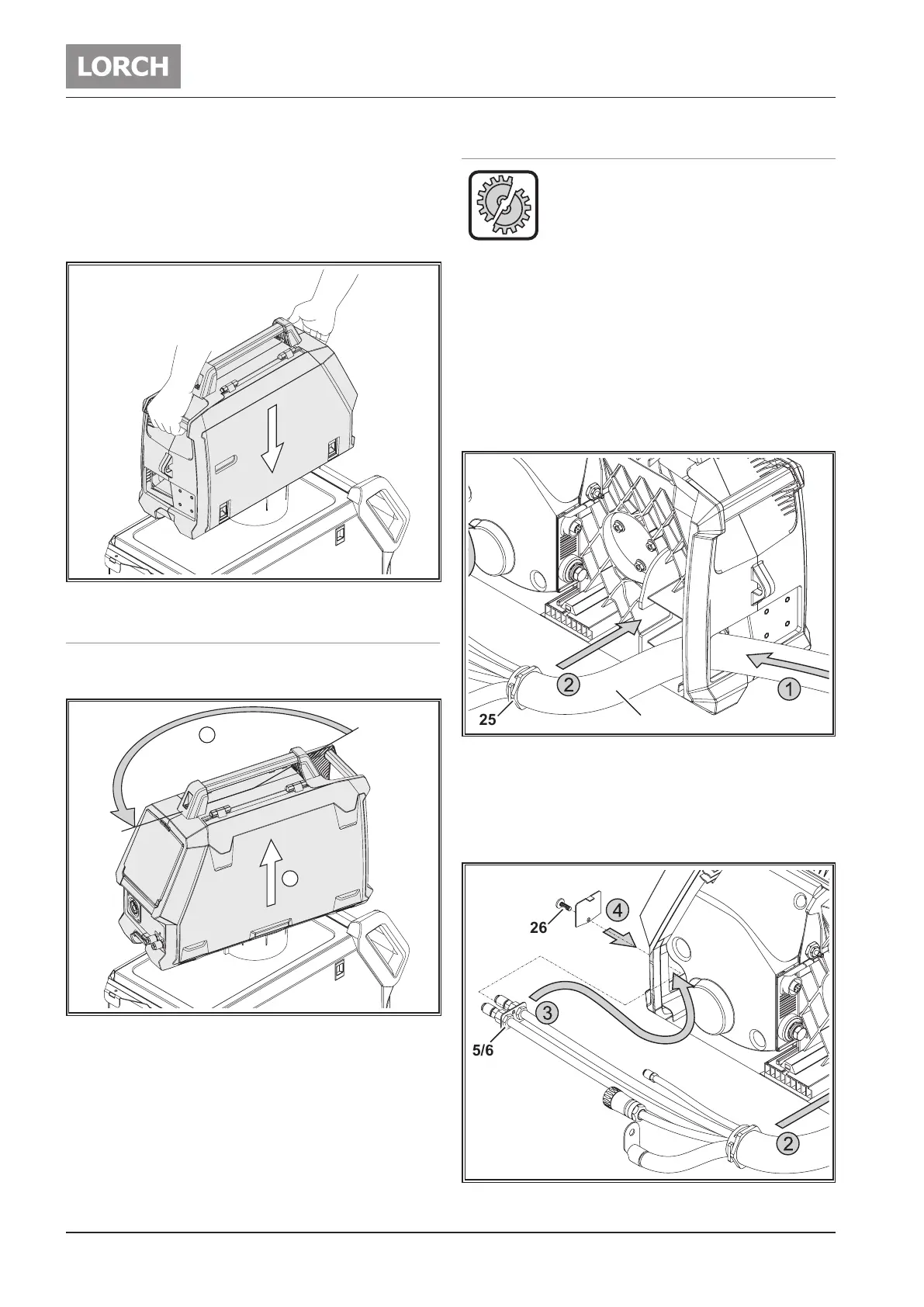

ilustr. 3: Montaż podajnika drutu
10.2 Zdejmowanie podajnika drutu
 Obrócić podajnik drutu w lewo do ogranicznika.
 Zdjąć podajnik drutu, pociągając go do góry.
2
1
ilustr. 4: Demontaż podajnika drutu
10.3 Podłączanie
Na czas następujących prac nale-
ży wyłączać źródło prądu spawal-
niczego wyłącznikiem głównym:
montaż i demontaż palnika, zespołu węży, do-
datkowego koryta lub napędu pomocniczego.
Nieprzestrzeganie tego nakazu może prowa-
dzić do zakłóceń działania lub uszkodzenia
podzespołów elektronicznych.
 Otworzyć część boczną po prawej stronie urządzenia prze-
suwu drutu.
 Przesunąć zespół przewodów łączących 19 źródła prądu
spawalniczego przez otwór z tyłu urządzenia przesuwu
drutu.
 Wsunąć zamknięcie 25 zespołu przewodów łączących 19
w szynę prowadzącą urządzenia przesuwu drutu.
25 19
ilustr. 5: Montaż zespołu przewodów łączących
 Przyłącza czynnika chłodzącego 5/6 wsunąć od wewnątrz
przez otwór w obudowie z przodu urządzenia przesuwu
drutu.
 Przymocować przyłącza czynnika chłodzącego 5/6 za po-
mocą śruby 26.
26
5/6
ilustr. 6: Montaż przyłączy czynnika chłodzącego
