Éléments de l'appareil
- 88 -
02.20909.2079.9-03
1 Éléments de l'appareil
11
12
1
10
9
2
3
4
5
6
8
22
21
20
19
15
14
16
17
13
18
7

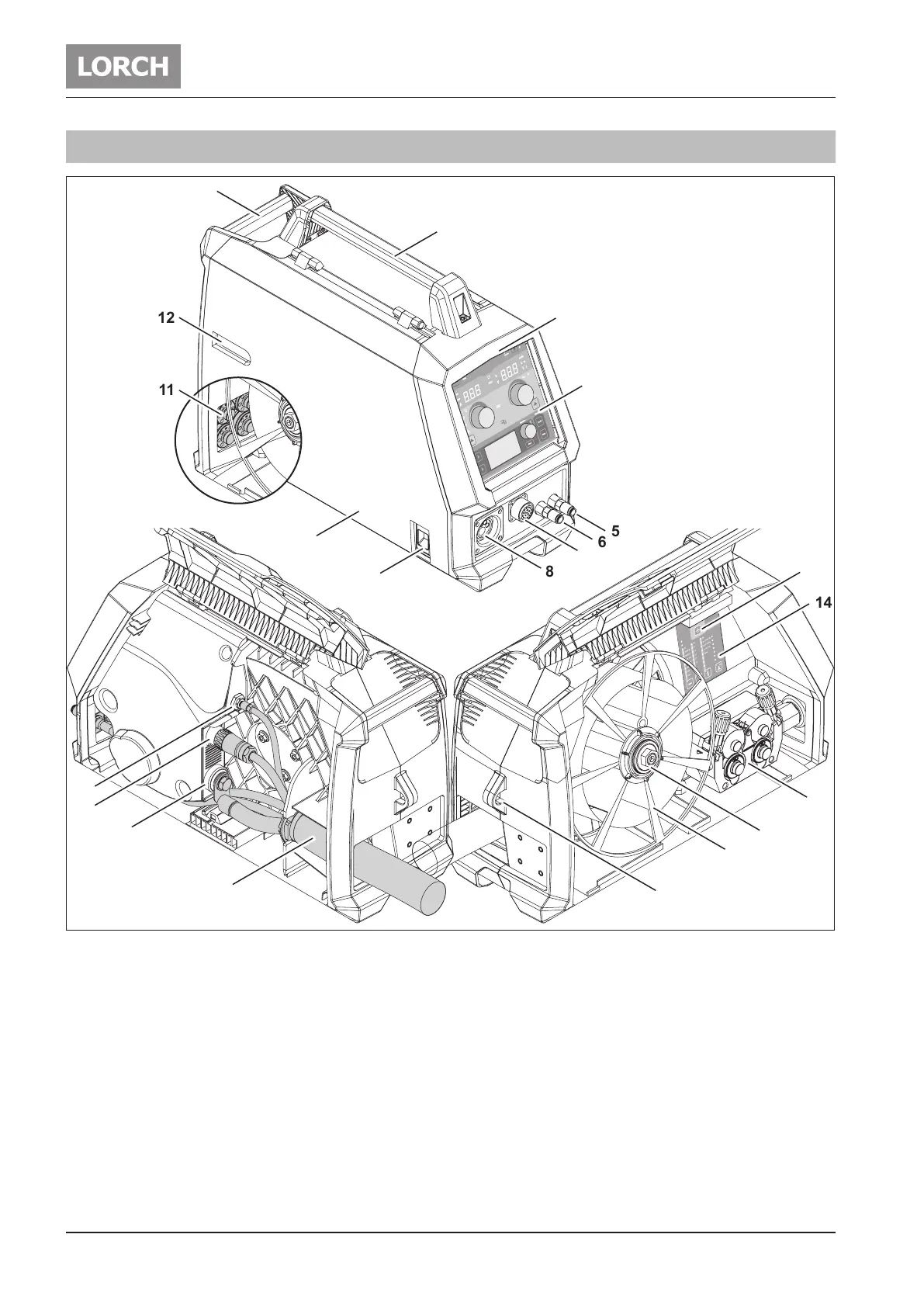

Fig. 1: Éléments de l'appareil
1 Poignée (point de levage)
2 Poignée (point de levage)
3 Poignée coquille
4 Panneau de commande
5
Retour du liquide de refroidissement (rouge, en option)
6 Départ du liquide de refroidissement (bleu, en option)
7
Connecteur chalumeau/Push Pull numérique (en option)
8 Prise centrale
9 Fermoir
10 Pièce latérale
11 Fixation des galets d'avance du l (rechange)
12 Regard de réserve de l
13 Touche d'entrée du l
14 Panneau de commande des programmes de soudage
(pour BasicPlus, ControlPro)
15 Unité d'avance
16 Mandrin de guidage de la bobine de l
17 Bobine de l
18 Œillet (point de levage)
19 Groupe de exibles intermédiaires
20 Raccord courant de soudage
21 Connecteur câble de commande
22 Raccord gaz protecteur
