Prima della messa in funzione
- 117 -
02.20 909.2079.9-03
 Collegare la linea di comando del gruppo di tubi essibili
della fonte di corrente di saldatura alla presa della linea di
comando 21.
 Collegare la linea della corrente di saldatura del gruppo di
tubi essibili della fonte di corrente di saldatura al collega-
mento della corrente di saldatura 20.
 Collegare la conduttura del gas inerte del gruppo di tubi
essibili della fonte di corrente di saldatura al collegamen-
to del gas inerte 22.
22
21
20
19

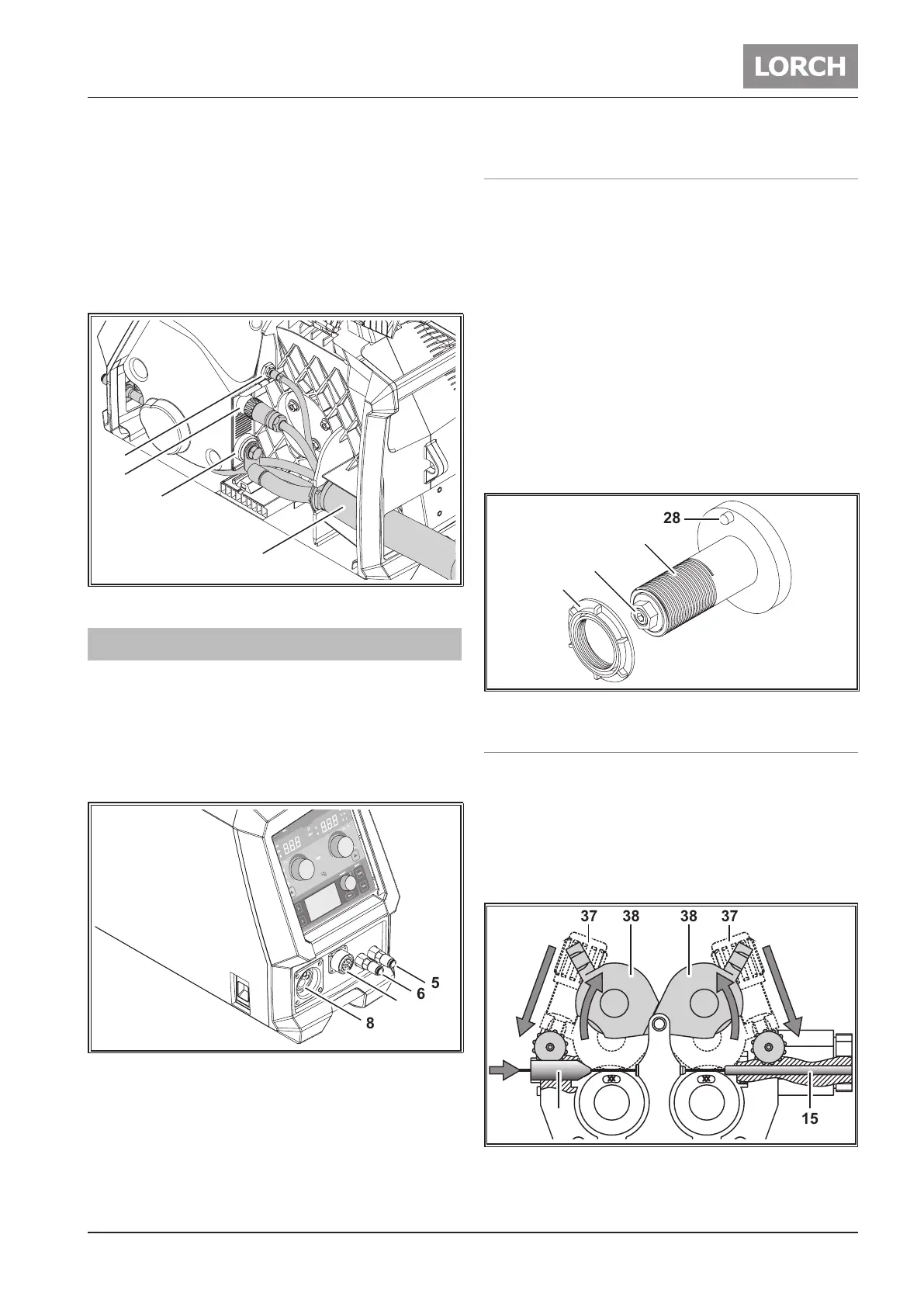

Fig. 7: Montaggio dei cavi di collegamento
11 Prima della messa in funzione
 Collegare la spina centrale del cannello alla presa centrale
8.
 Collegare le linee del refrigerante del cannello ai collega-
menti del ritorno del refrigerante (rosso) 5 e della mandata
del refrigerante (blu) 6.
 Collegare eventualmente il cavo di comando del cannello/
digital Push Pull alla presa 7.
5
6
8
7
Fig. 8: Collegamenti
11.1 Collocazione della bobina del lo di
apporto
 Aprire l'elemento laterale a sinistra del dispositivo di avan-
zamento del lo.
 Svitare il dado di arresto 31 dall'alberino di scorrimento del
lo 29.
 Applicare la bobina del lo di apporto all'alberino assicu-
randosi che l'alberino di trascinamento 28 scatti in posi-
zione.
 Avvitare il dado di arresto 31 sull'alberino di scorrimento
del lo 29.
 L'alberino di scorrimento del lo 29 è provvisto di un di-
spositivo di sicurezza per il dado di arresto 31. Per bloccare
correttamente il dado di arresto 31, avvitarlo oltre la resi-
stenza percettibile.
 Regolare il freno del lo 30, in modo che, quando si rilascia
il tasto del cannello, la bobina del lo di apporto non con-
tinui a girare.
28
30
29
31
Fig. 9: Alberino di scorrimento del lo
11.2 Inserimento degli elettrodi a lo
 Svitare l'ugello di erogazione del cannello.
 Aprire l'elemento laterale di sinistra.
 Il diametro dell'elettrodo a lo deve coincidere con la
stampigliatura presente sui rulli trainalo 35, leggibile dal
davanti.
 Abbassare lateralmente il bilanciere 37 e inlare l'elettrodo
a lo attraverso l'ugello di ingresso 36 e la presa centrale 8.
37 373838
3535
1536
Fig. 10: Apertura del dispositivo di avanzamento a 4 rulli
 Reclinare i bracci orientabili 38 e arrestarli con i bilancieri
37.
