Elementi dell'apparecchio
- 112 -
02.20909.2079.9-03
1 Elementi dell'apparecchio
11
12
1
10
9
2
3
4
5
6
8
22
21
20
19
15
14
16
17
13
18
7

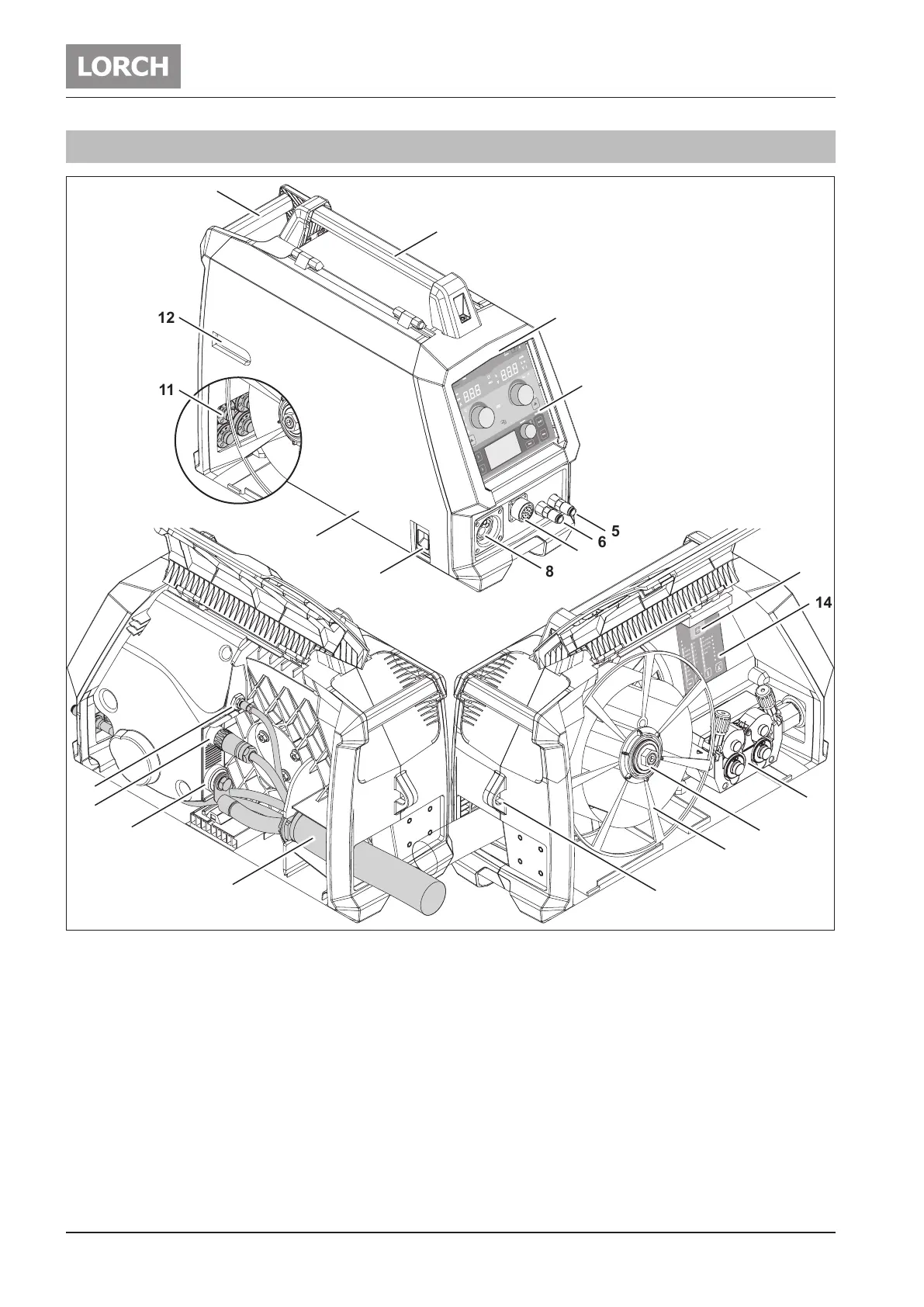

Fig. 1: Elementi dell'apparecchio
1 Impugnatura (punto di carico)
2 Impugnatura (punto di carico)
3 Maniglia
4 Quadro comandi
5 Ritorno refrigerante (rosso, opzionale)
6 Mandata refrigerante (blu, opzionale)
7 Presa cannello/digital Push Pull (opzionale)
8 Presa centrale
9 Chiusura
10 Elemento laterale
11 Supporto rulli trainalo (ricambio)
12 Finestrino riserva di lo
13 Tasto di alimentazione lo
14 Quadro comandi programmi di saldatura (in BasicPlus,
ControlPro)
15 Unità di avanzamento
16 Alberino di guida per la bobina del lo
17 Bobina lo
18 Occhiello (punto di carico)
19 Gruppo di tubi essibili
20 Collegamento corrente di saldatura
21 Presa linea di comando
22 Collegamento gas inerte
