投入使用之前
- 130 -
02.20909.2079.9-03

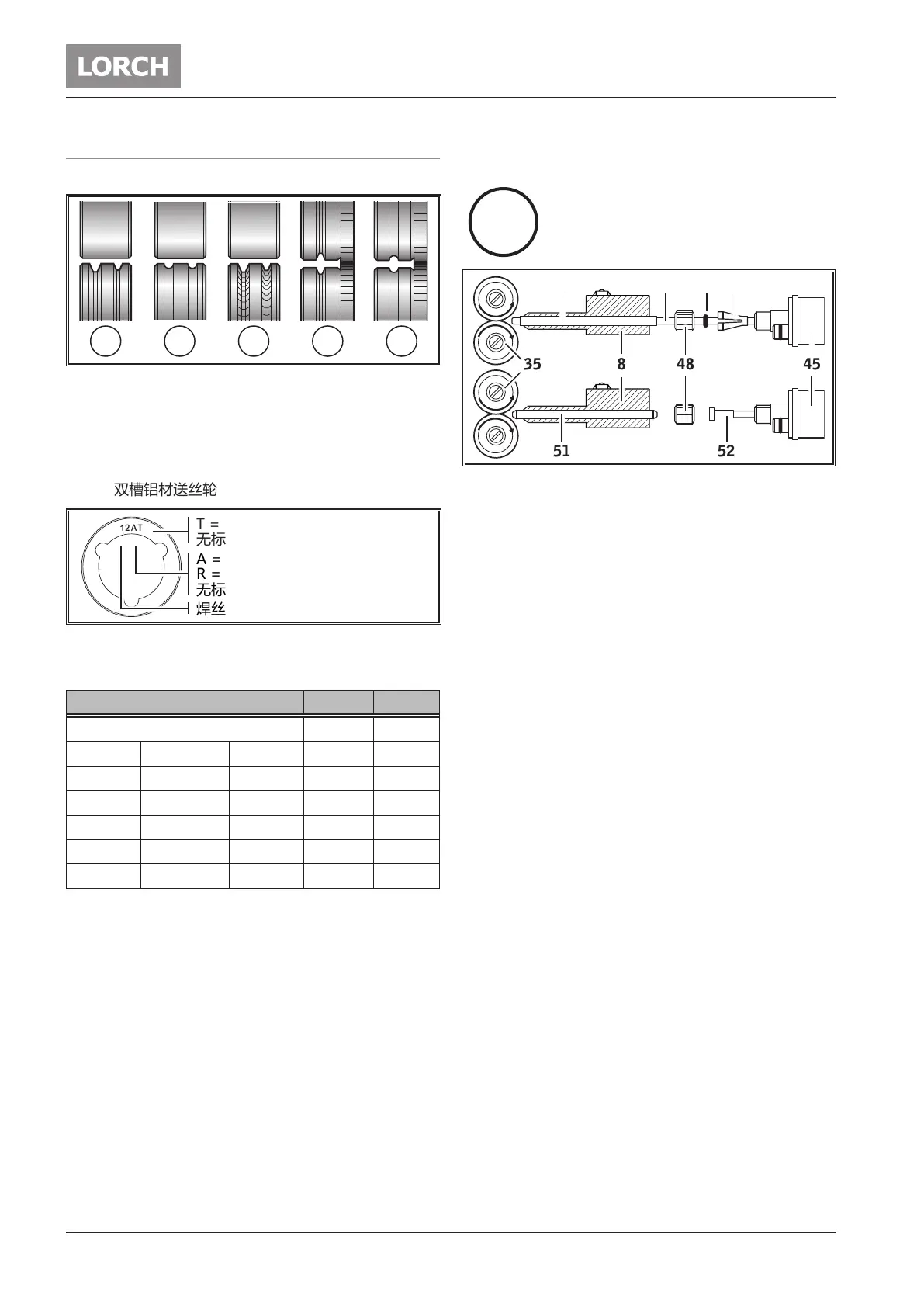

11.3 改装焊丝
 更换送丝轮。为此选择适合的送丝轮。
A B C D E
插图15: 送丝轮
A 钢材送丝轮
B 铝材送丝轮
C 滚花送丝轮（用于管状焊丝）
D 双槽钢材送丝轮
E 双槽铝材送丝轮
12 AT
焊丝Ø（单位：mm）/10
A=铝材
R=滚花
无标记=钢材
T=双槽
无标记=带槽滚轮
插图16: 送丝轮标记
送丝轮颜色标记
送丝轮/材料 焊丝Ø 颜色
无槽滚轮 全部Ø -
钢材 - 0.6mm 黑色
钢材 铝材 - 0.8mm 蓝色
钢材 铝材 滚花 1.0mm 红色
钢材 铝材 滚花 1.2mm 橙色
钢材 铝材 滚花 1.6mm 黄色
- - 滚花 2.4mm 灰色
表1: 送丝轮颜色标记
 使用适当焊炬替换钢制焊炬，或更换导丝线圈。
导丝线圈：（用于钢焊丝或管状焊丝）
 移除现有的导丝线圈或塑料焊芯，然后插入新的导丝
线圈。（请遵守焊炬的操作说明）
 将导向管51装入中央接口。
塑料焊芯：（用于铝焊丝、不锈钢焊丝或铜硅合
金焊丝）
 移除现有导丝线圈或塑料焊芯，然后插入新的塑料焊
芯。（请遵守焊炬的操作说明）
 移除中央接口中的导向管51。
 截短突出的塑料焊芯，使其足够接近送丝轮，然后将
经过相应截短的支撑管 50 推至在突出的塑料焊芯上
方的稳定装置。
全部：
 拉紧焊炬并穿入焊丝。
更换部件订货号取决于所使用的焊炬型号
和焊丝直径，可以在焊炬备件明细表中找
到。
50
48
49
47
46
35
45
51
8
52
插图17: 导丝
8 中心销
35 送丝轮
45 中心插头（焊炬）
46 用于4.0mm和4.7mm外径的塑料焊芯固定接
头（=夹紧件）
47 O形密封圈
48 锁紧螺母
49 塑料焊芯
50 外径为4mm的塑料焊芯的支撑管。外径为4.7
mm时无需支撑管。
51 导向管
52 导丝线圈
i
i
