Panel de mando FeederPanel
- 156 -
02.20909.2079.9-03
1 Panel de mando FeederPanel
A7
A50
A42
A41 A44
A4
A2A1
A10 A12
A53 A14 A15
A16A40
A6
A51 A52

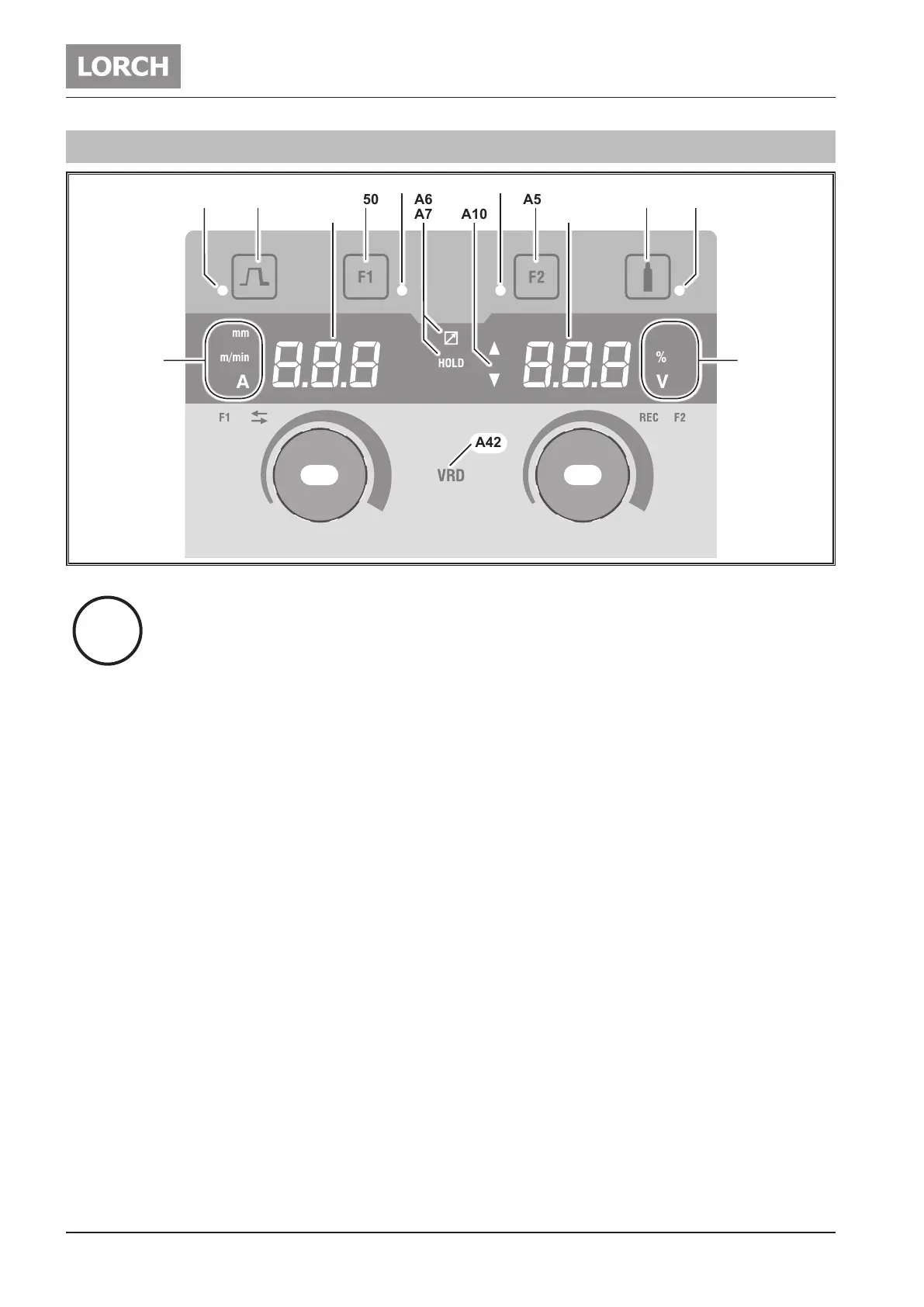

Fig. 1: Panel de mando FeederPanel
El panel de mando FeederPanel funciona op-
cionalmente en una maleta de avance del hilo.
En combinación con una fuente de corriente
con panel de mando Basic, BasicPlus o Control-
Pro.
A1 LED Relleno de cráter
se ilumina cuando está seleccionado el modo de fun-
cionamiento Relleno de cráter
A2 Tecla Relleno de cráter
Relleno de cráter = pulsar brevemente la tecla
A4 Visualización de 7 segmentos a la izquierda
indica la velocidad de avance de alambre (solo en Ma-
nual, Synergic y SpeedArc) o la corriente de soldadura
(solo con MMA y TIG).
A6 LED Telerregulador
se ilumina cuando este está conectado.
A7 LED Hold
se ilumina tras nalizar un proceso de soldadura. La
última potencia de corriente utilizada y la tensión de
soldadura se visualizan en el indicador de 7 segmentos
(A4 y A12).
A10 Indicador de nivel del valor de parámetro
Flecha hacia arriba = el valor ajustado es superior al
valor estándar
Flecha hacia abajo = el valor ajustado es inferior al
valor estándar
A12 Visualización de 7 segmentos a la derecha
indica la tensión de soldadura seleccionada o el mate-
rial de los electrodos (solo con MMA).
A14 Tecla Test de gas
Presionando brevemente la tecla, se inicia el test de
gas durante 30 s.
A15 LED Test de gas
se ilumina cuando el test de gas está activado.
A16 LEDs Indicadores de unidades
indican si en la visualización de 7 segmentos, A12, se
muestran los valores en porcentaje o tensión.
A40 LEDs Indicadores de unidades
indican si en la visualización de 7 segmentos, A4, los
valores se muestran en milímetros, metros por minuto
o amperios
A41 Botón giratorio A41
sirve para ajustar los parámetros principales velocidad
de avance del hilo, corriente de soldadura y grosor del
material.
Sirve para seleccionar el parámetro secundario para la
asignación de teclas F1/F2.
A42 LED VRD (solo en equipos con VRD)
se ilumina de forma permanente cuando está activada
la función VRD (reducción de la tensión en vacío).
Parpadea cuando la tensión de salida sobrepasa el
valor admitido según la norma (p. ej. en el proceso de
soldadura).
A44 Botón giratorio A44
sirve para ajustar los parámetros principales tensión de
soldadura y longitud del arco voltaico.
Cuando el parámetro secundario se encuentra activa-
do (se ilumina el LED F1/F2 A51/A52) sirve para ajustar
el valor del parámetro secundario.
