Bedieningspaneel FeederPanel
- 162 -
02.20909.2079.9-03
1 Bedieningspaneel FeederPanel
A7
A50
A42
A41 A44
A4
A2A1
A10 A12
A53 A14 A15
A16A40
A6
A51 A52

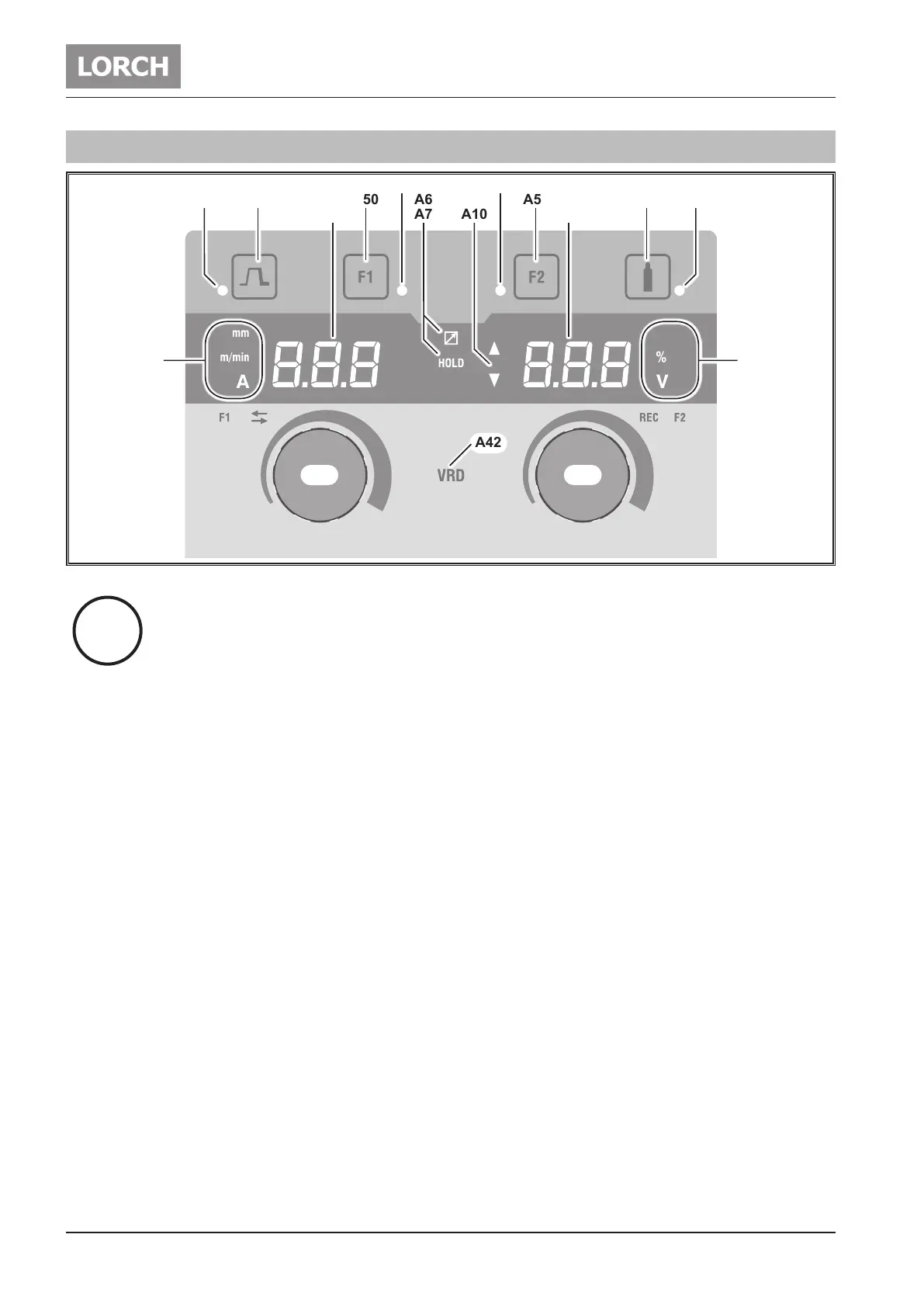

Afb. 1: Bedieningspaneel FeederPanel
Het FeederPanel-bedieningspaneel wordt op-
tioneel in een draadaanvoerkoer gebruikt. In
combinatie met een stroombron met Basic-,
BasicPlus- of ControlPro-bedieningspaneel.
A1 LED 'Kratervullen'
licht op als de functie 'kratervullen' werd geselecteerd
A2 Toets 'Kratervullen'
Kratervullen = toets kort indrukken
A4 7-segmentindicator links
toont de draadvoedingssnelheid (alleen bij ‚Manual‘,
‚Synergic‘, en ‚SpeedArc‘) of de lasstroom (alleen bij
‚MMA‘ en ‚TIG‘).
A6 LED 'Afstandbediening'
licht op als de afstandbediening is aangesloten.
A7 LED 'Wachten'
licht op na het beëindigen van het lasproces. De laatst
toegepaste lasstroomsterkte en lasspanning verschij-
nen op de 7-segmentindicator (A4 en A12).
A10 Niveau-uitlezing van de parameterwaarde
Pijl omhoog = de ingestelde waarde is hoger dan de
standaardwaarde
Pijl omlaag = de ingestelde waarde is lager dan de
standaardwaarde
A12 7-segmentindicator rechts
toont de geselecteerde lasspanning of het elektro-
demateriaal (alleen bij ‚MMA‘).
A14 Toets 'Gastest'
Na kort indrukken van deze toets vindt gedurende 30 s
een gastest plaats.
A15 LED 'Gastest'
licht op bij geactiveerde gastest.
A16 LEDs 'Presentatie-eenheden'
geven aan of de 7-segmentindicator A12 de waarden
in procent of spanning toont.
A16 LEDs 'Presentatie-eenheden'
geven aan of de 7-segmentindicator A4 de waarden in
millimeter, in meter per minuut of in ampère toont
A41 Draaiknop A41
is bedoeld voor het instellen van de hoofdparameters
"Toevoersnelheid van de lasdraad", "Sterkte van de las-
stroom" en "Dikte van het materiaal".
Dient voor het selecteren van de secundaire parameter
voor de toetsbezetting F1/F2.
A42 LED 'VRD' (alleen bij apparaten met VRD) brandt
continu bij actieve functie VRD (vermindering van de
nullastspanning).
Knippert als de uitgaande spanning de conform de
norm toelaatbare waarde overschrijdt (bijvoorbeeld
tijdens het lasbedrijf).
A44 Draaiknop
is bedoeld voor het instellen van de hoofdparameters
'Lasspanning' en 'Vlambooglengte'.
Dient bij geactiveerde secundaire parameter (LED F1/
F2 A51/A52 licht op) voor het instellen van de secun-
daire parameterwaarde.
A50 Toets F1
dient voor het activeren van de secundaire parameter-
selectie (2 s indrukken).
Dient voor het opslaan van de geselecteerde secun-
daire parameter (2 s indrukken).
Dient voor het oproepen van de opgeslagen secun-
daire parameter (kort indrukken).
