Painel de comando FeederPanel
- 174 -
02.20909.2079.9-03
1 Painel de comando FeederPanel
A7
A50
A42
A41 A44
A4
A2A1
A10 A12
A53 A14 A15
A16A40
A6
A51 A52

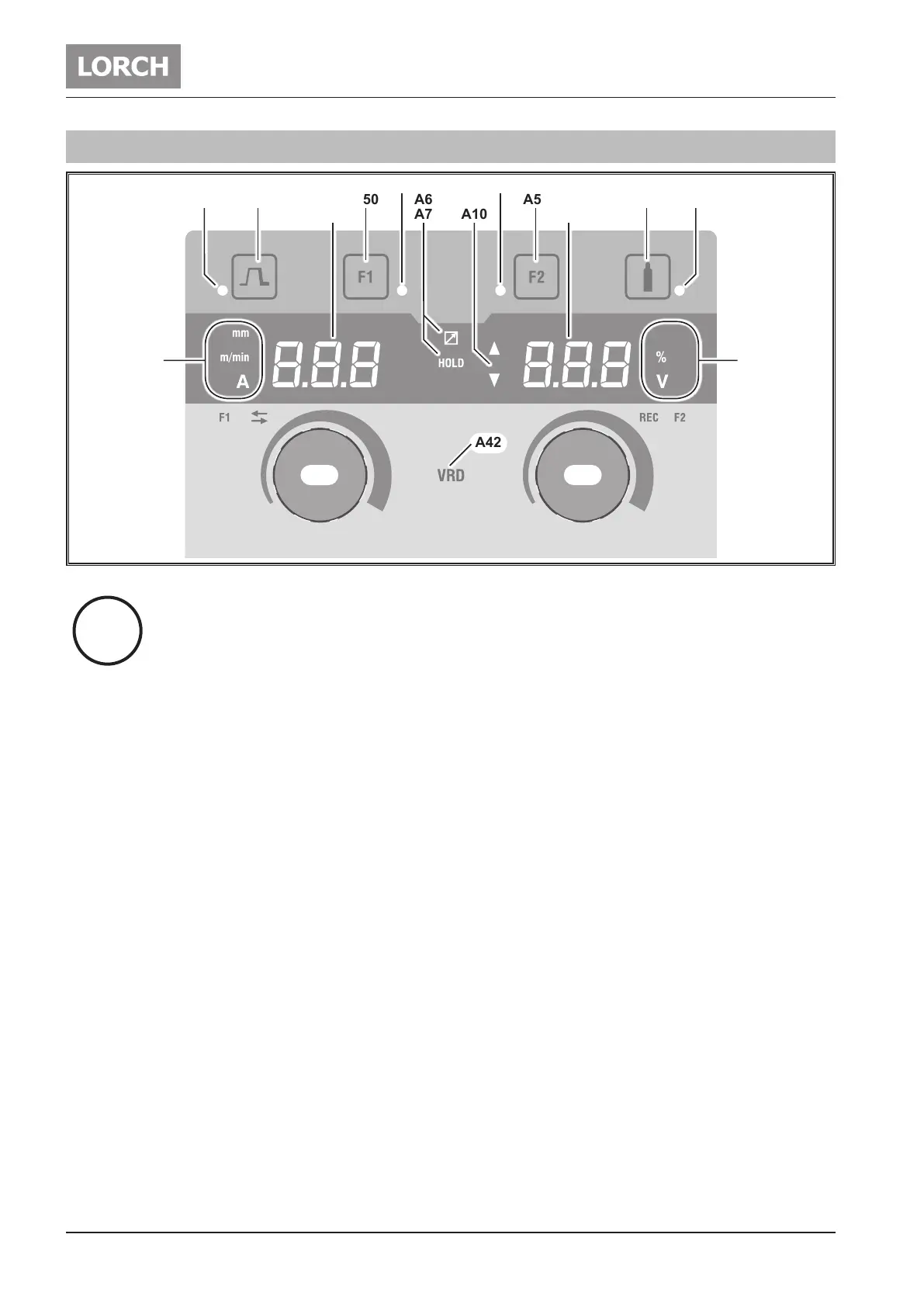

Fig. 1: Painel de comando FeederPanel
O painel de comando FeederPanel é operado
opcionalmente numa mala de alimentação do
o. Em combinação com uma fonte de corren-
te com painel de comando Basic, BasicPlus ou
ControlPro.
A1 LED Enchimento de cratera
acende-se quando estiver seleccionada a função En-
chimento de cratera
A2 Tecla Enchimento de cratera
Enchimento de cratera = Premir brevemente a tecla
A4 Visor de 7 segmentos esquerdo
indica a velocidade de alimentação do o (apenas em
Manual, Synergic e SpeedArc) ou a corrente de solda-
dura (apenas em MMA e TIG).
A6 LED Regulador à distância
acende-se se o regulador à distância estiver ligado.
A7 LED Hold
acende-se após a conclusão de um processo de sol-
dadura. A última intensidade de corrente soldada e a
última tensão de soldadura são indicadas na indicação
de 7 segmentos (A4 e A12).
A10 Indicação de nível valor de parâmetro
Seta para cima = o valor ajustado é superior ao valor
padrão
Seta para baixo = o valor ajustado é inferior ao valor
padrão
A12 Visor de 7 segmentos direito
indica a tensão de soldadura ou o material do elétrodo
(apenas em MMA).
A14 Tecla Teste de gás
Premir brevemente a tecla inicia o teste de gás por 30
segundos.
A15 LED Teste de gás
acende-se com o teste de gás activo.
A16 LEDs das unidades de indicação
indicam se no visor de 7 segmentos A12
são apresentados valores em por cento ou tensão.
A40 LEDs das unidades de indicação
indicam se os valores no visor de 7 segmentos A4 são
apresentados em milímetros, metros por minuto ou
amperes.
A41 Botão rotativo A41
serve para ajustar os parâmetros principais Velocidade
de alimentação do o, Corrente de soldadura e Espes-
sura do material.
Serve para escolher o parâmetro secundário para a
atribuição às teclas F1/F2.
A42 LED VRD (apenas nos aparelhos com VRD)
acende-se permanentemente com a função VRD activa
(redução da tensão de circuito aberto).
Pisca, quando a tensão de saída exceder o valor admis-
sível segundo a norma (por ex., no modo de funciona-
mento de soldadura).
A44 Botão rotativo A44
serve para ajustar os parâmetros principais Tensão de
soldadura e Comprimento do arco eléctrico.
Com o parâmetro secundário activado (LED F1/F2 A51/
A52 aceso), serve para ajustar o valor do parâmetro
secundário.
A50 Tecla F1
serve para activar a selecção do parâmetro secundário
(premir durante 2 segundos).
Serve para guardar o parâmetro secundário seleccio-
nado (premir durante 2 segundos).
Serve para chamar o parâmetro secundário selecciona-
do (premir brevemente).
