Ovládací panel FeederPanel
- 182 -
02.20909.2079.9-03
1 Ovládací panel FeederPanel
A7
A50
A42
A41 A44
A4
A2A1
A10 A12
A53 A14 A15
A16A40
A6
A51 A52

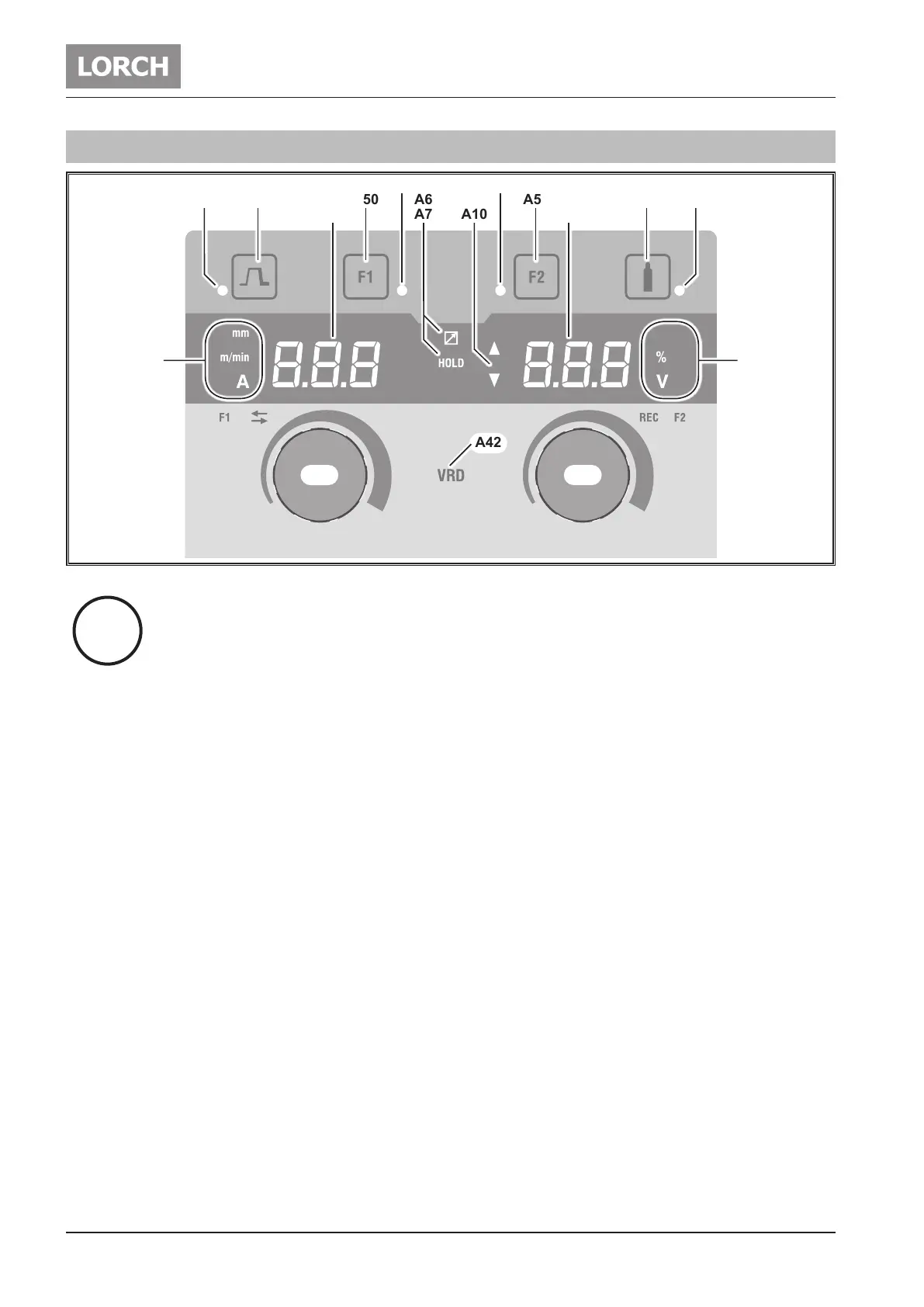

obr. 1: Ovládací panel FeederPanel
Ovládací panel FeederPanel se provozuje vo-
litelně v kufru podavače drátu. V kombinaci s
napájecím zdrojem s ovládacím panelem Basic,
BasicPlus nebo ControlPro.
A1 LED Vyplňování prohlubní
svítí při zvolené funkci vyplňování prohlubní
A2 Tlačítko Vyplňování kráteru
Vyplňování kráteru= Krátký stisk tlačítka
A4 7segmentový displej levý
zobrazuje rychlost posuvu drátu (pouze umetod
Manual, Synergic aSpeedArc) nebo svařovací proud
(pouze uMMA aTIG).
A6 LED Dálkový regulátor
svítí při připojeném dálkovém regulátoru.
A7 LED Přidržení
po ukončení procesu svařování svítí. Na 7segmen-
tovém displeji (A4 a A12) se zobrazuje naposledy
nastavená intenzita svařovacího proudu a svařovacího
napětí.
A10 Indikace úrovně hodnoty parametru
Šipka nahoru = nastavená hodnota je vyšší než stan-
dardní hodnota
Šipka dolů = nastavená hodnota je nižší než standard-
ní hodnota
A12 7segmentový displej pravý
zobrazuje zvolené svařovací napětí nebo materiál
elektrod (pouze uMMA).
A14 Tlačítko Test plynu
Krátce stiskněte tlačítko pro spuštění Testu plynu po
dobu 30 sekund.
A15 LED Test plynu
svítí při aktivovaném testu plynu.
A16 LED Zobrazené jednotky
udávají, zda se hodnoty na 7segmentovém displeji
A12 zobrazují v metrech za minutu, v procentech nebo
napětí.
A40 LED Zobrazené jednotky
udávají, zda se hodnoty na 7segmentovém displeji
A4 zobrazují v milimetrech, metrech za minutu nebo
ampérech.
A41 Otočný knoík A41
slouží k nastavování hlavních parametrů Rychlost po-
suvu drátu, Svařovací proud a Tloušťka materiálu.
Slouží k výběru sekundárního parametru pro přiřazení
tlačítek F1 / F2.
A42 LED VRD (pouze u přístrojů sVRD) svítí trvale při aktivní
funkci VRD (snížení napětí při chodu naprázdno).
Bliká, pokud výstupní napětí překročí hodnotu přípust-
nou podle normy (např. při svařování).
A44 Otočný knoík A44
slouží k nastavování hlavních parametrů, jimiž jsou
svařovací napětí a délka elektrického oblouku.
Slouží při aktivním sekundárním parametru (LED F1/
F2 A51/A52 svítí) k nastavení hodnoty sekundárního
parametru.
A50 Tlačítko F1
slouží k aktivaci výběru sekundárního parametru (stisk-
něte po dobu 2 sekund).
Slouží k uložení vybraného sekundárního parametru
(stiskněte na 2 sekundy).
Slouží k vyvolání uloženého sekundárního parametru
(krátce stiskněte).
i
