FeederPanel kezelőfelület
- 194 -
02.20909.2079.9-03
1 FeederPanel kezelőfelület
A7
A50
A42
A41 A44
A4
A2A1
A10 A12
A53 A14 A15
A16A40
A6
A51 A52

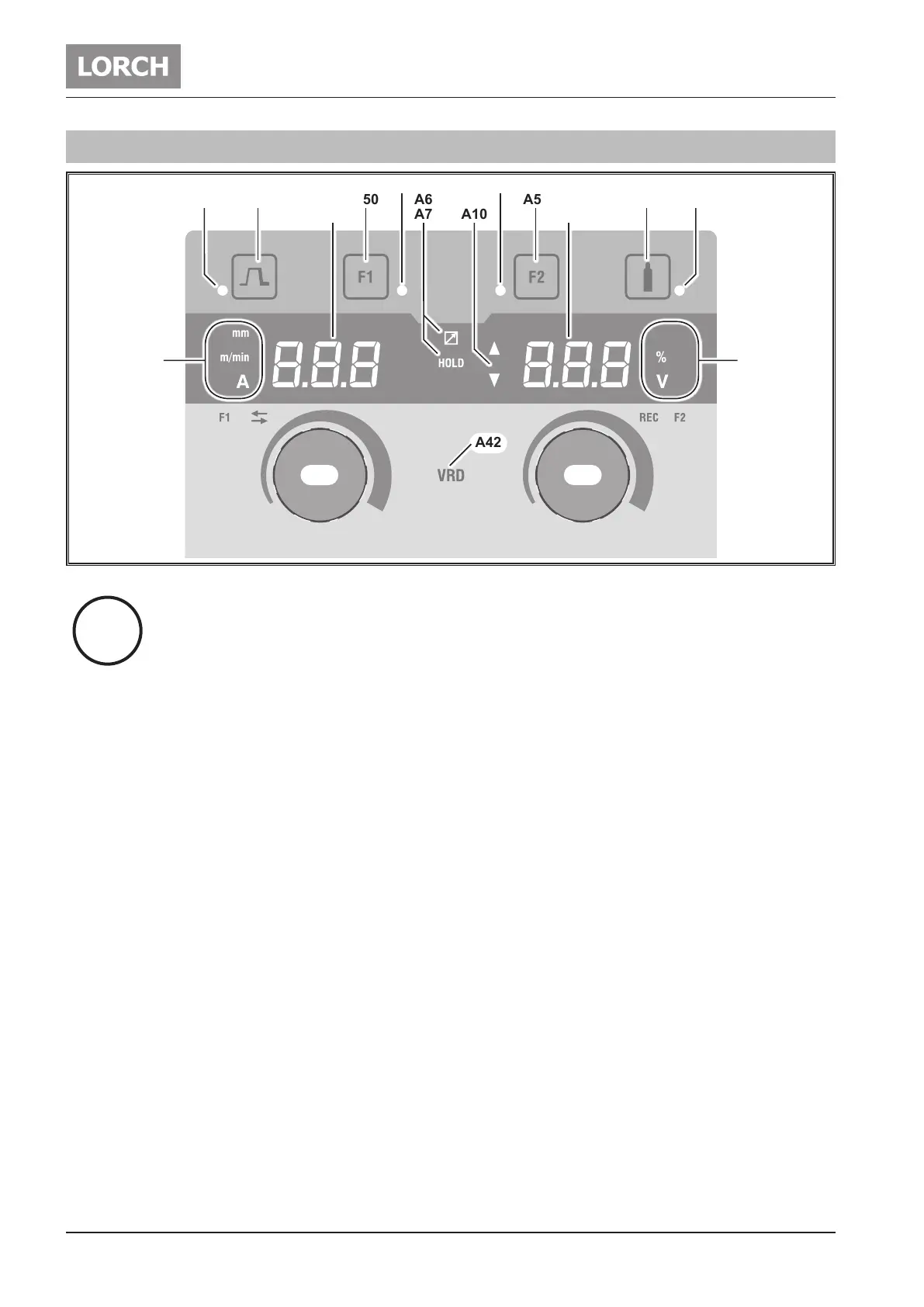

ábr. 1: FeederPanel kezelőfelület
A FeederPanel kezelőfelület opcionálisan egy
huzalelőtoló koerben üzemeltethető. Basic,
BasicPlus vagy ControlPro kezelőfelülettel ellá-
tott áramforrással.
A1 Kráterfeltöltés LED
Akkor világít, ha ki van választva a kráterfeltöltés funk-
ció
A2 Kráterfeltöltés gomb
Kráterfeltöltés = Nyomja meg röviden a gombot
A4 Bal oldali 7-szegmenses kijelző
kijelzi a huzalelőtolási sebességet (csak Manual, Sy-
nergic és SpeedArc üzemmódban) vagy a hegesztési
áramerősséget (csak MMA és AWI üzemmódban).
A6 Távvezérlő LED
Akkor világít, ha a géphez távvezérlő van csatlakoztat-
va.
A7 Hold funkció LED
A hegesztési folyamat befejezése után világít. Az utol-
jára használt áramerősség és hegesztési feszültség a 7
szegmenses kijelzőn (A4 és A12) jelenik meg.
A10 Paraméterérték szintjelzője
Felfelé nyíl = ha a beállított érték a gyári érték felett
van
Lefelé nyíl = ha a beállított érték a gyári érték alatt van
A12 Jobb oldali 7-szegmenses kijelző
kijelzi a kiválasztott hegesztési feszültséget vagy az
elektróda anyagát (csak MMA üzemmódban).
A14 Gázteszt gomb
Rövid megnyomása 30 másodperces gáztesztet indít
el.
A15 Gázteszt LED
Akkor világít, ha a gázteszt aktív.
A16 Mértékegység LED
megmutatja, hogy az A12-es jelű 7-szegmenses kijelző
százalékban vagy feszültségben jelzi-e ki az értékeket..
A40 Mértékegység LED-ek
Azt jelzik, hogy az A4 7 szegmenses kijelzőn az értékek
milliméterben, méter/percben vagy amperben jelen-
nek-e meg.
A41 A41 forgatógomb
A huzalelőtolási sebesség, hegesztőáram és anyagvas-
tagság főparaméterek beállítására szolgál.
Az F1/F2 billentyűkiosztáshoz tartozó másodlagos
paraméter kiválasztására szolgál.
A42 URD LED (csak URD-rel rendelkező készülékek eseté-
ben)
Folyamatosan világít, ha aktív az URD funk ció (üresjá-
rati feszültség csökkentése).
Villog, ha a kimeneti feszültség átlépi a megengedett
szabványértéket (pl. hegesztési üzemben).
A44 A44 forgatógomb
a hegesztési feszültség és a fényív hossza főparaméter
beállítására szolgál. Aktív másodlagos paraméter ese-
tén (az A51/A52 jelű F1/F2 LED világít) a másodlagos
paraméterérték beállítására szolgál.
A50 F2 gomb
a másodlagos paraméterek kiválasztásának aktiválásá-
ra szolgál (tartsa nyomva 2 mp-ig).
A kiválasztott másodlagos paraméter mentésére szol-
gál (tartsa nyomva 2 mp-ig).
A mentett másodlagos paraméter előhívására szolgál
(röviden nyomja meg).
i
