SECTION 14: DISCHARGE ACCESSORIES
59 of 154

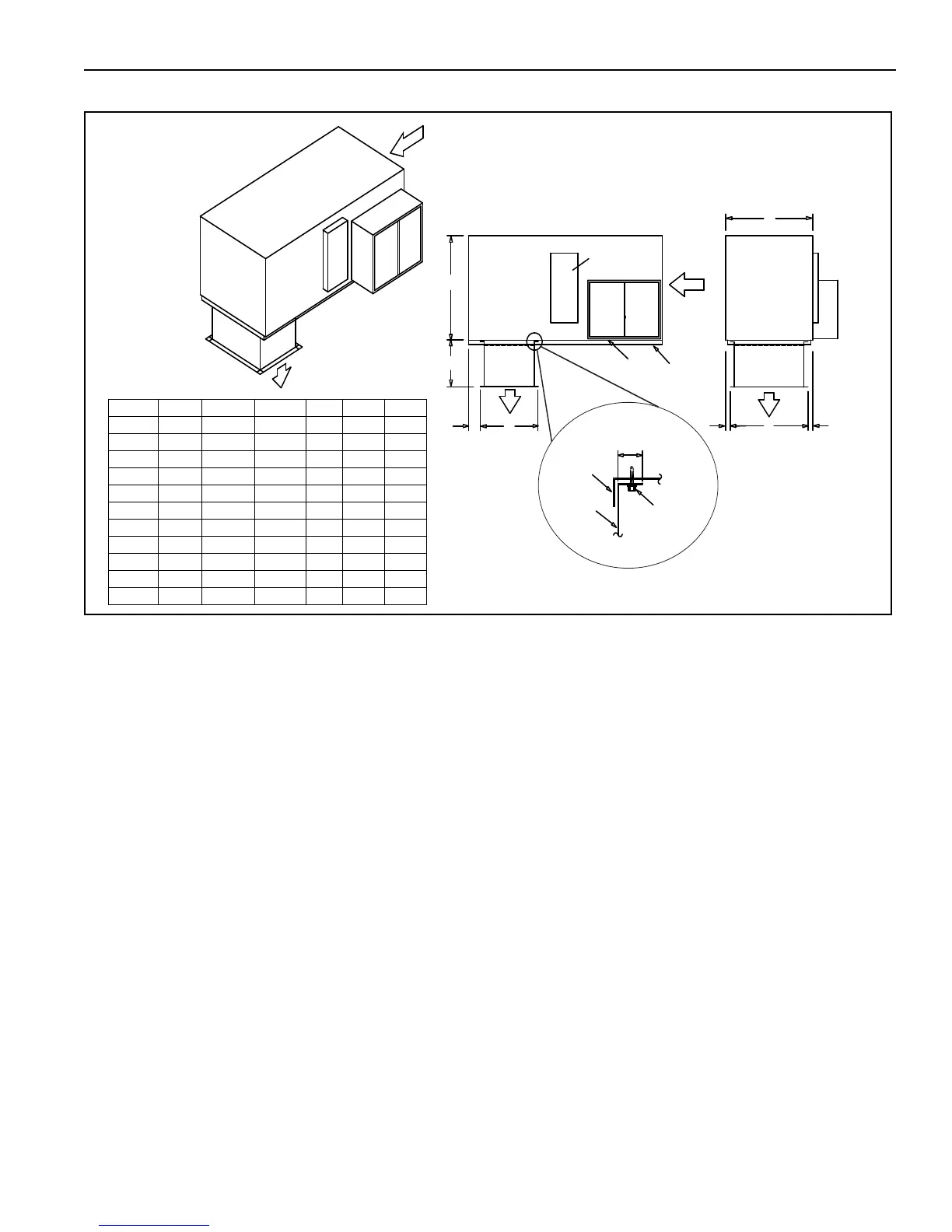

FIGURE 46: One-Way Discharge Head
CONTROLS
RIGHT
CURB
ANGLE
ACCESS
DOOR
AIR HANDLER
DISCHARGE
HEAD
1-WAY
DISCHARGE
HEAD
1-WAY
INLET
AIR HANDLER
DISCHARGE
HEAD
1-WAY
INLET
A
G
D
G
C
F
30”
E
DETAIL A
TYPICAL ASSEMBLY
2”
SELF TAPPING
SCREWS
AIR HANDLER
HOUSING
DISCHARGE
HEAD
END VIEW
RIGHT SIDE VIEW
Model A C D E F G
4024 40 24.25 33.25 2 40 3.5
4036 58 29.25 51.25 3 58 3.5
4040 63 37.25 54.25 4 63 4.5
4044 69 40.25 60.25 4 69 4.5
4049 76 43.25 67.25 4 76 4.5
4054 85 47.25 76.25 4 85 4.5
4060 94 52.25 85.25 4 94 4.5
4066 104 54.25 95.25 4 96 4.5
4073 112 54.25 103.25 4 96 4.5
4080 131 64.25 120.25 4 112 5.5
4089 131 64.25 120.25 4 112 5.5
