Chapter 6 Operating Instructions
M4000 Adv., Adv. A/P, Area
44 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 8010797/PA53/27-06-05
Electrical installation
Connections of the M4000
Connections M4000 Advanced M4000 Advanced A/P M4000 Area 60/80
System
connection
(see page 44)
(see page 44)
(see page 45)
Extension
connection
(see page 46)
(see page 46)
–
Configuration
connection
(see page 47)
(see page 47)
(see page 47)
6.1 System connection M26× 11 + FE
6.1.1 M4000 Advanced or M4000 Advanced A/P
Pin Wire colour Sender Receiver or
M4000 Advanced A/P
1 Brown Input 24 V DC (voltage supply) Input 24 V DC (voltage supply)
2 Blue 0 V DC (voltage supply) 0 V DC (voltage supply)
3 Grey Test input:
0 V: external test active
24 V: external test inactive
OSSD1 (output signal switching
device 1)
4 Pink Reserved OSSD2 (output signal switching
device 2)
5 Red Reserved Reset/restart
6 Yellow Reserved External device monitoring
(EDM)
7 White Reserved Application diagnostic output
(ADO)
8 Red/blue Reserved Reset required
9 Black Device communication (EFI
A
) Device communication (EFI
A
)
Tab. 16: Connections of the
M4000

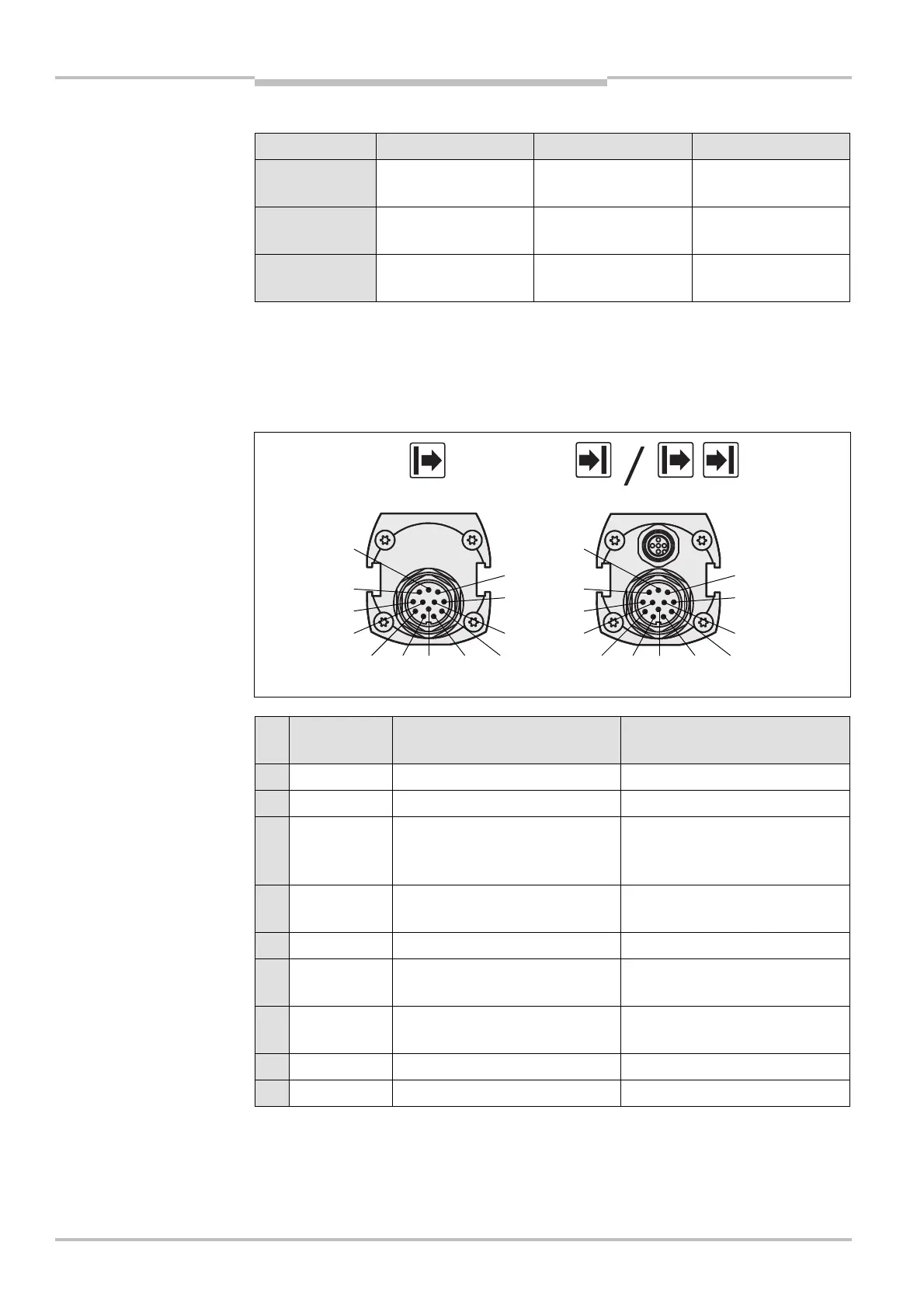

Fig. 30: Pin assignment
system connection M4000
Advanced or M4000
Advanced A/P M26
× 11 + FE
system connection M4000
Advanced or M4000
Advanced A/P M26
× 11 + FE
