9 – 6
Einstellen des Überstromschutzes
Die Einstellung der Parameter für die Grundfunktionen erfolgt mit
Drehkodierschaltern.
Die Ein/Ausschaltung des N-Leiterschutzes erfolgt mit einem Schie-
beschalter.
Schutzfunktionen
q Überlastschutz – L-Auslösung (Seite 9-22)
q Kurzverzögerte Kurzschlussauslösung –
S-Auslösung (Seite 9-22)
q Unverzögerte Kurzschlussauslösung –
I-Auslösung (Seite 9-23)
q Erdschlussauslösung – G-Auslösung (Seite 9-24)
q Neutralleiterschutz – N-Auslösung (Seite 9-24)
VORSICHT CAUTION
Parametereinstellungen grundsätzlich nur vornehmen, wenn
der Leistungsschalter ausgeschaltet ist.
Eine Veränderung der Parameter bei eingeschaltetem Lei-
stungsschalter kann zu ungewolltem Auslösen des Leistungs-
schalters führen.
Adjust parameters only when the circuit breaker is in the
OPEN position.
If the parameters are modified when the circuit breaker is
CLOSED
, the circuit breaker may trip unintentionally.

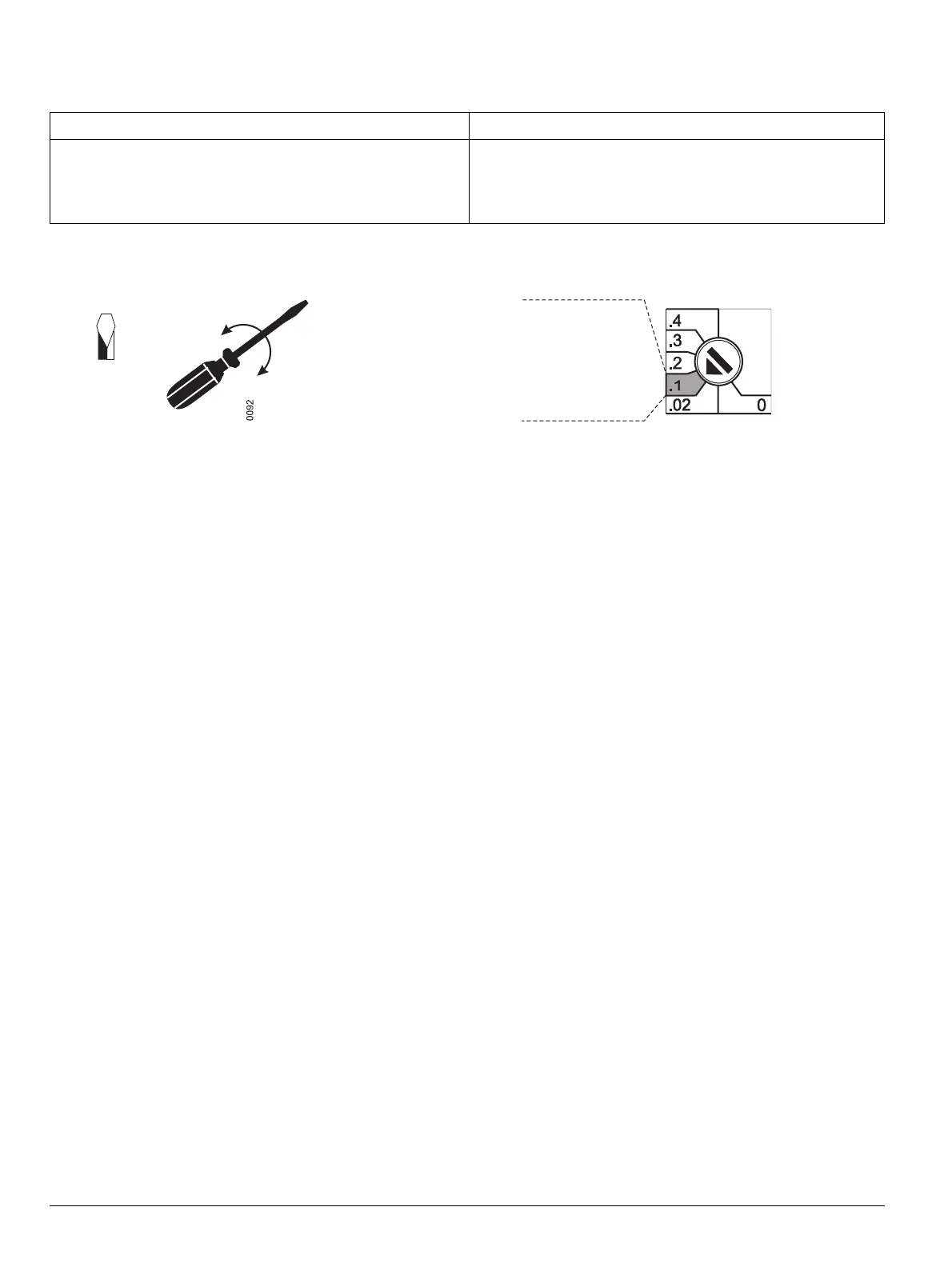

The value 0.1 is set if the
rotary switch is positioned in this zone
Der Wert 0,1 ist eingestellt,
wenn der Drehschalter
3 x 0.5
1/8“
in diesem Drehwinkelbereich steht
Overcurrent protection settings
The parameters for the basic functions are adjusted with rotary cod-
ing switches.
The neutral conductor protection is switched on/off with a slide
sw
itch.
Protective functions
q Overload protection – L-tripping (page 9-22)
q Short-time-delay short-circuit tripping –
S-tripping (page 9-22)
q Instantaneous short-circuit tripping –
I-tripping (page 9-23)
q Ground-fault tripping – G-tripping (page 9-24)
q Neutral conductor protection - N-tripping (page 9-24)
