4 – 3

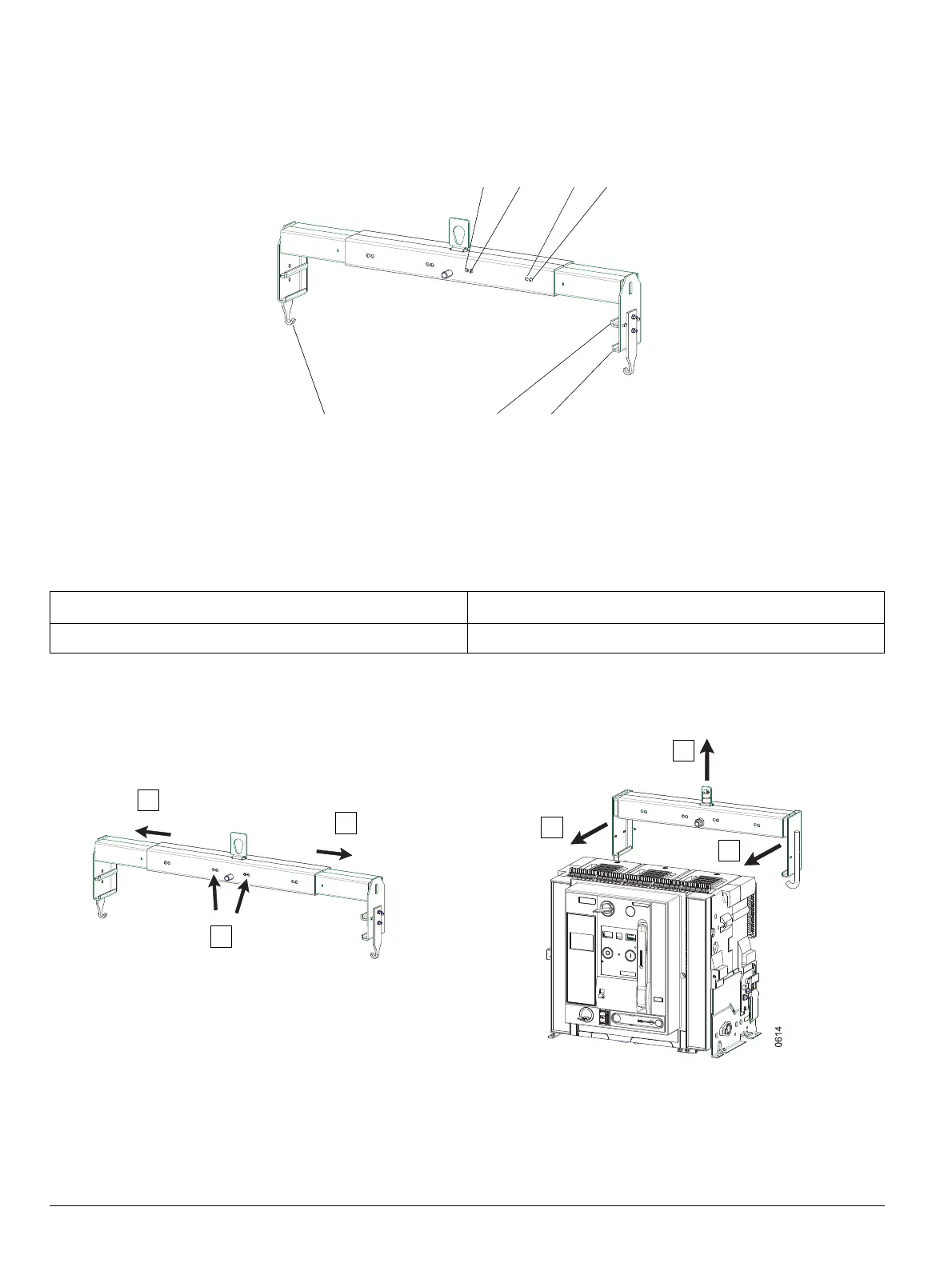

4.5 Transporting with crane
4.5.1 Lifting device
(1) Locking position for circuit breaker in frame size I / II
(2) Locking position for guide frame in frame size I / II
(3) Locking position for circuit breaker in frame size III
(4) Locking position for guide frame in frame size I / II
(5) Receptacle for circuit breaker carr
ying handle FS II / III
(6) Receptacle for circuit break
er carrying handle FS I
(7) Hook for guide frame
4.5.2 Transporting the circuit breaker
4.5 Transport mit Krantraverse
4.5.1 Krantraverse
(1) Arretierung für Schalter BG I / II
(2) Arretierung für Einschubrahmen BG I / II
(3) Arretierung für Schalter BG III
(4) Arretierung für Einschubrahmen BG I / II
(5) Aufnahme für Tragegriff des Schalters BG II / III
(6) Aufnahme für Tragegriff des Schalters BG I
(7) Haken für Einschubrahmen
4.5.2 Schalter transportieren
Achtung NOTICE
Krantraverse links und rechts immer symmetrisch arretieren! Always lock the lifting device symmetrically on both sides!
0610_nu
(1) (2) (3)
(4)
(5)(7)
(6)
0610-1_nu
1
2
2
3
3
4
