9 – 81

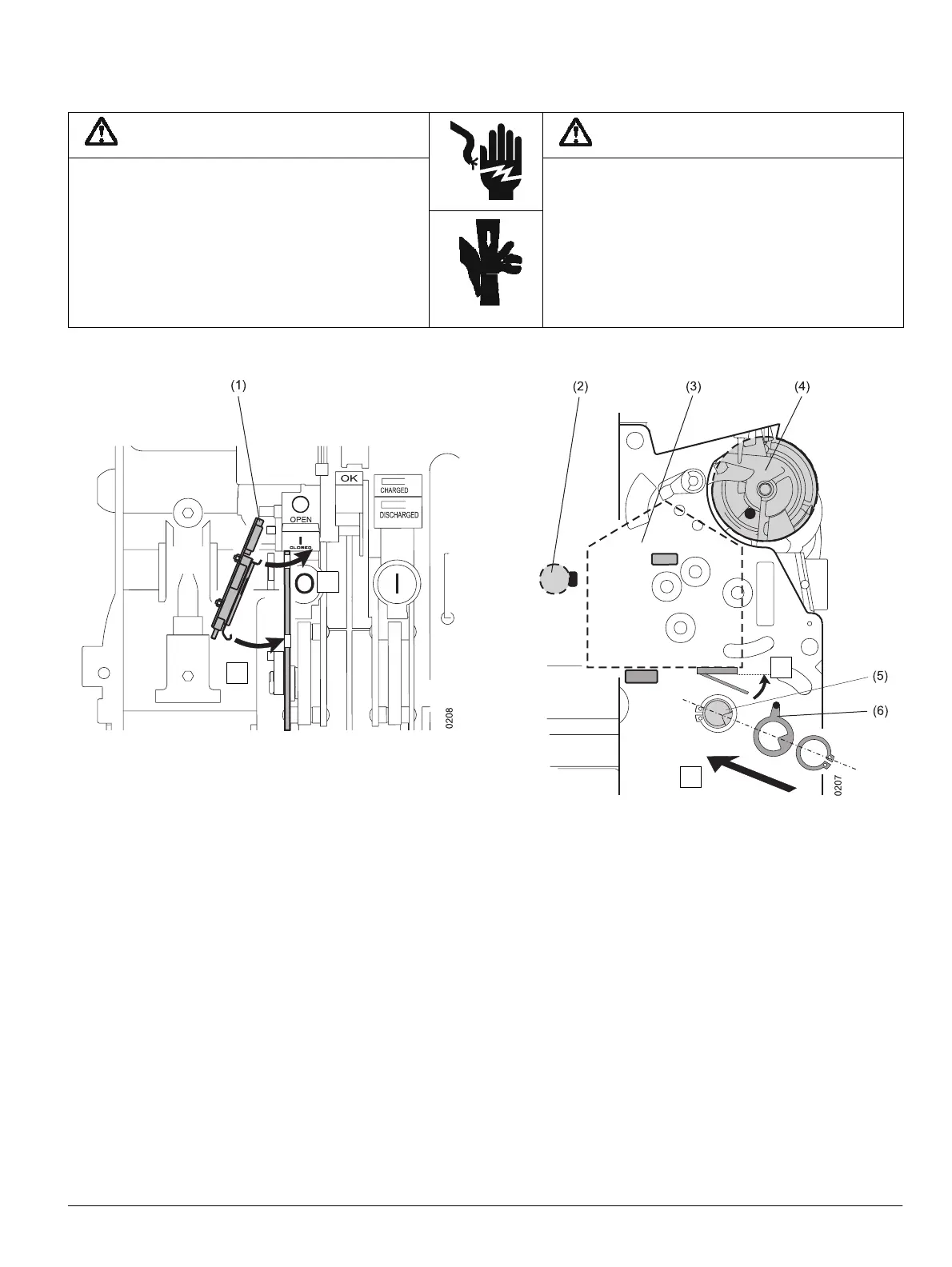

BSS-Modul montieren
(1) BSS
(2) Schaltwelle
(3) BSS
(4) Einschaltbereitschaftsanzeige
(5) Antriebswelle
(6) Mitnehmer
WARNUNG WARNING
Vor dem Arbeiten an diesem Gerät, Anlage unbedingt
spannungsfreischalten sowie das Gerät erden.
Vor dem Entfernen jeglicher Abdeckungen oder des Bedien-
pults des Leistungsschalters unbedingt Speich
erfeder
entspannen (Seite 24-2). Leistungsschalter im Einschubr
ah-
men in Wartungsposition bewegen (Seite 24-3) und Bedienpult
abnehmen (Seite 24-4).
Austausch des Überstromauslösers (Seite 9-73)
Always de-energize and ground equipment before wor-
king on this equipment.
Discharge springs before removing barriers/covers
(page 24-2). Mo
ve circuit breaker into maintenance position
(page 24-3) and Remo
ving front panel (page 24-4).
Replacing the trip unit (page 9-73).
4
3
1
2
Installing the BSS module
(1) BSS
(2) Switching shaft
(3) BSS
(4) Ready-to-close indicator
(5) Operating shaft
(6) Driver
