5 – 2

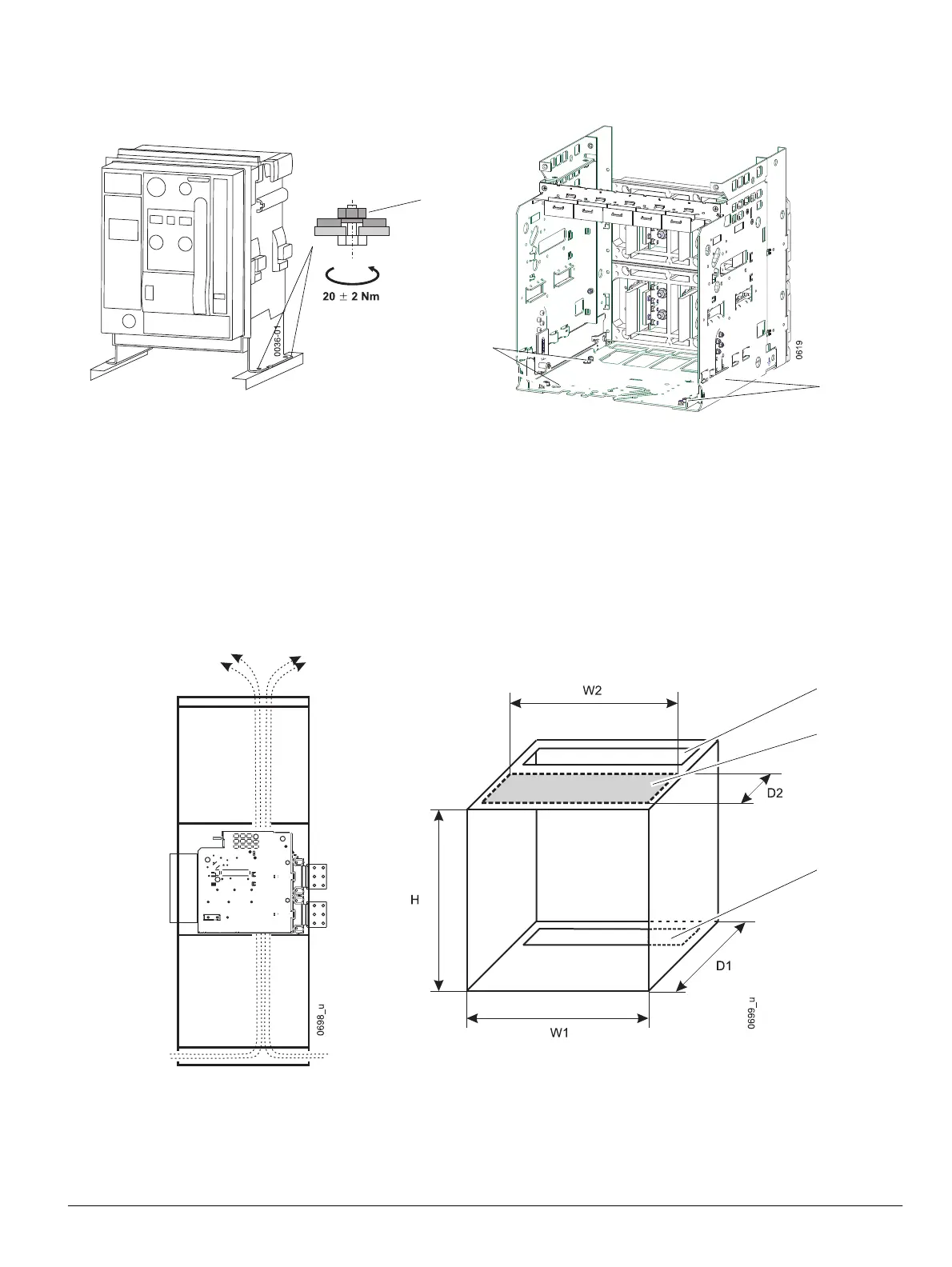

5.1.2 Mounting on horizontal surface
(1) Fixed mounted circuit breaker with 4 captive nuts for:
FS I / II: bolts M8 + washers kit catalog no. WLMETRC
FS III: bolts M10 + washers kit catalog no. WLMETRC3
Alternativly with bolts, washers and nuts:
FS I / II:
5
/
16
“ / M8
FS III:
3
/
8
“ / M10
(2) Guide frame with 4 holes for:
FS I: recessed head screws M6 or 1/4“ + lock washers + nuts
FS II / III: screws M8 or 5/16“ + lock washers + nuts
5.1.3 Cubicle and ventilation
(1) Ventilation opening top
(2) Insulating liner
use NEMA GPO-3, min. 0.094“ thic
k or comparable material
(3) Ventilation opening bottom
5.1.2 Einbau auf waagerechter Ebene
(1) Festeinbauschalter mit 4 Setzmuttern für:
BG I / II: Schrauben M8 + Scheiben Bestell-Nr. WLMETRC
BG III: Schrauben M10 + Scheiben Bestell-Nr. WLMETRC3
Alternativ mit Schrauben, Scheiben und Muttern:
BG I / II: M8 oder
5
/
16
“
BG III: M10 oder
3
/
8
“
(2) Einschubrahmen mit 4 Bohrungen für:
BG I: Senkkopfschrauben M6 oder 1/4“ + Muttern + Spann-
scheiben
BG II / III: Schrauben M8 oder 5/16“ + Muttern + Spannscheiben
5.1.3 Einbauraum und Belüftung
(1) Belüftungsöffnung oben
(2) Isolierplatte
z. B. NEMA GPO-3-Material, mind. 2,3 mm dick
(3) Belüftungsöffnung unten
(1)
(2)
(2)
(1)
(2)
(3)
