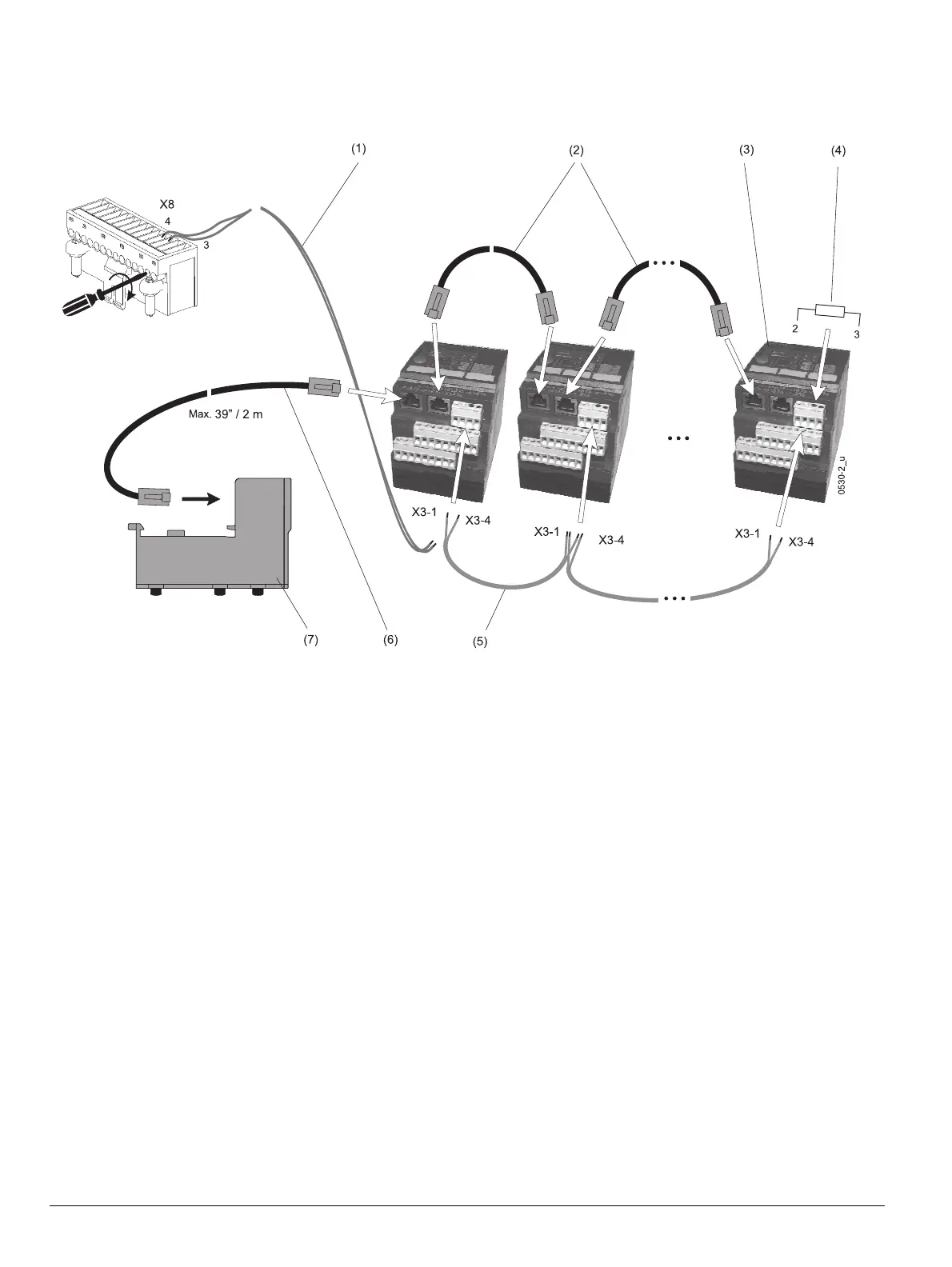

Circuit breaker with COM15/16 module
(1) Only if there are more than 2 c modules:
Connecting cables between the X8 and the first
cmodule for 24 V DC voltage supply
(2) Connecting cables between c modules
(3) c modules
(4) Termination resistor 120
Ω 0.5 W
(5) Connecting cables between the modules for 24 V DC voltage
supply
(6) Connecting cable between COM15/16 and the first
cmodule (with two RJ45 plugs)
(7) COM15 / COM16
Leistungsschalter mit COM15/16-Modul
(1) Nur bei mehr als 2 c-Modulen:
Verbindungsleitungen zwischen X8 und dem ersten
c-Modul zur Spannungsversorgung mit 24 V DC
(2) Verbindungsleitungen zwischen den
c-Modulen
(3)
c-Module
(4) Abschlusswiderstand 120
Ω 0,5 W am letzten Modul
(5) Verbindungsleitungen zwischen den Modulen zur Spannungs-
versorgung mit 24 V DC
(6) Verbindungsleitung zwischen COM15/16 und
1.
c-Modul (mit zwei Western-Steckern)
(7) COM15 / COM16
