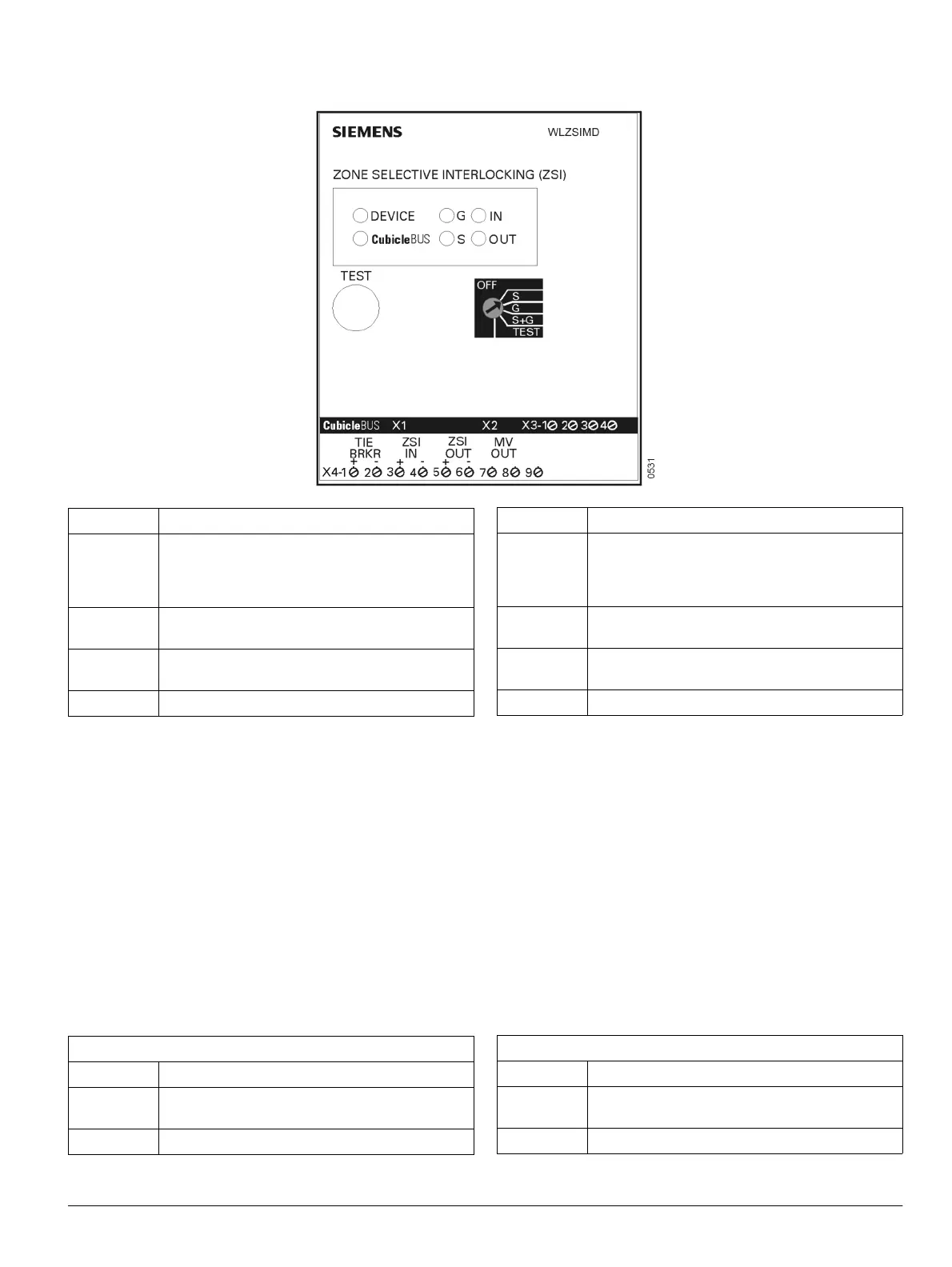

Anschlussbelegung
Beim Anschließen ist die angegebene Polarität zu beachten, Plus
auf Plus und Minus auf Minus!
Die maximale Leitungslänge der ZSI-Verdrahtung beträgt bei einem
Lei
tungsquerschnitt von 0.75 mm
2
(2-Draht-Leitung) max. 400 m.
Bei ZSI-Verbindungen ausschließlich zwischen WL-Schaltern sind
bei Erhöhung des Leiterquerschnittes auf 2,5 mm
2
auch Leitungs-
längen bis zu 1000 m zulässig.
Die ZSI-Verbindungen sind paarweise verdrillt oder mit abge-
schirmter Leitung auszuführen.
Das ZSI-Modul gestattet den Anschluss von bis zu:
- 8 Leistungsschaltern an den Eingang ZSI IN und
- 20 Leistungsschaltern an den Ausgang ZSI OUT.
Einstellungen
q Einstellprinzip (Seite 9-107)
Klemme Anschluss
TIE BRKR
Nur für Kuppelschalter.
Erlaubt die volle ZSI-Funktionalität in Schaltanlagen
mit K
uppelschaltern, um unterschiedliche Energiefluß-
richtungen zu berücksichtigen.
ZSI IN
ZSI-Module von Leistungsschalt
ern der untergeordne-
ten Ebene
ZSI OUT
ZSI-Module von Leistungsschalt
ern der übergeordne-
ten Ebene
MV OUT Meldung an die Mittelspannungsebene
Einstellungen ZSI-Modul
OFF ZSI-Funktion deaktiviert
S
ZSI-Modul wirksam nur für kurzverzögerten Kurz-
schluss
G ZSI-Modul wirksam nur für Erdschlussschutz
Terminal assignment
Observe the specified polarity when connecting: plus to plus and
minus to minus!
The maximum wire length of the ZSI wiring is 400 m for a wire diam-
eter of AWG 18 (2-wire conductor).
For ZSI connections between only WL circuit breakers, wire lengths
of
up to 1000 m are permissible if the conductor diameter is
i
ncreased to AWG 24.
The ZSI connections must consist of twisted pair cables or shielded
ca
bles.
The ZSI module allows connection of up to:
- 8 circuit breakers at the ZSI IN input and
- 20 circuit breakers at the ZSI OUT output
Settings
q Setting principle (page 9-107)
Terminal Connection
TIE BRKR
Only for bus couplers;
Allows complete ZSI functionality in systems with bus-
couplers so that various energy flow directions can be
ta
ken into account.
ZSI IN
ZSI modules of lower-level circuit breakers
ZSI OUT
ZSI modules of higher-level circuit breakers
MV OUT MV OUT Signal to the medium-voltage level
Settings ZSI module
OFF ZSI function deactivated
S
ZSI module effective only for short-time-delay
short-circuit
G ZSI-module effective only for ground-fault protection
