9 – 111
Terminal assignment
Settings
q Setting principle (page 9-107)
Indicators
q (page 9-107)
Testing
q (page 9-107)

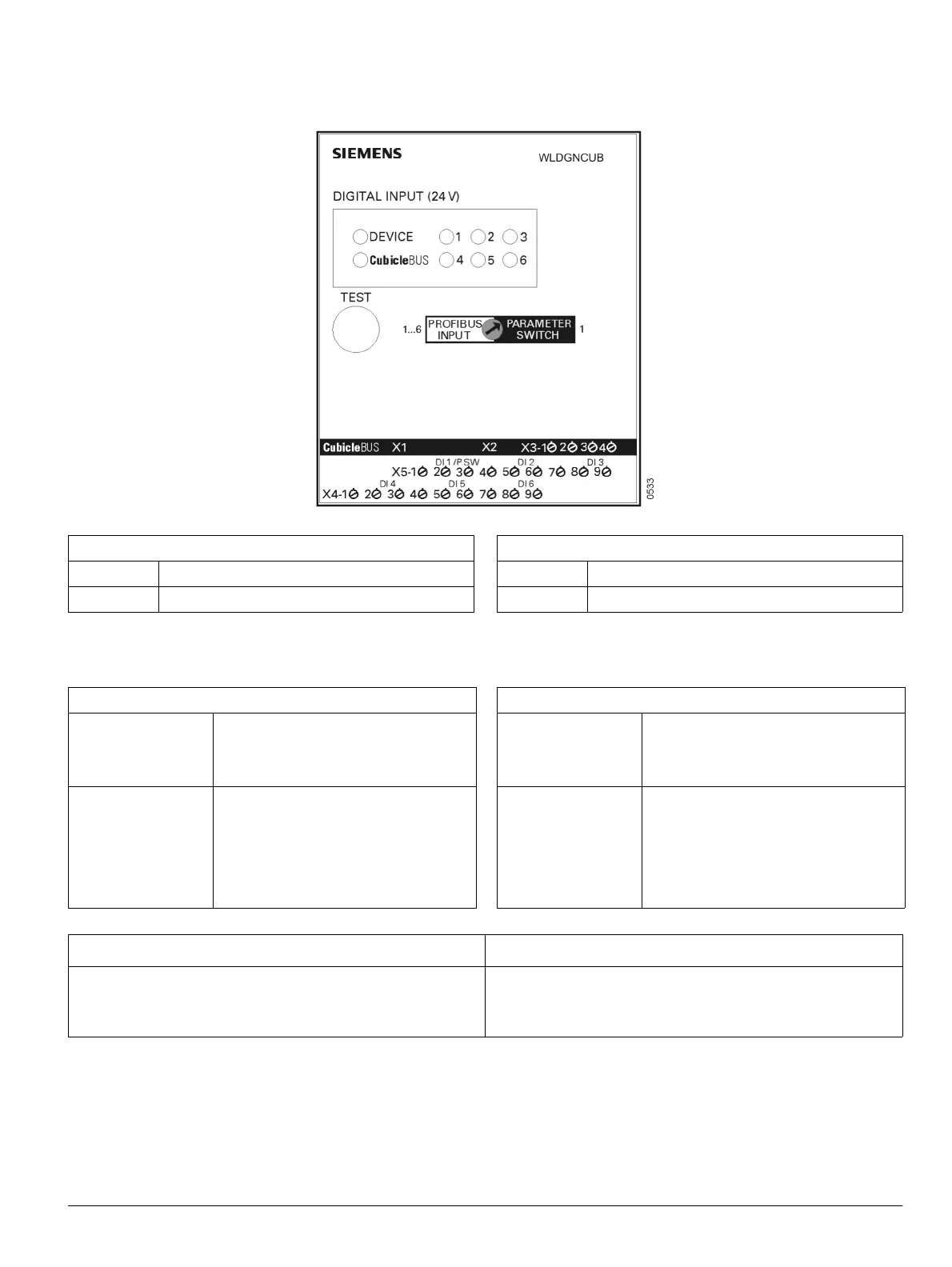

Terminal assignment of digital input module
X4 Inputs 4-6
X5 Inputs 1-3
Settings of digital input module
PROFIBUS-DP INPUT
Inputs 1-6 are active.
If there is an input signal available, an associ-
ated message is transmitted to the
PROFIBUS-DP via the COM15/16 module.
PARAMETER SWITCH Input 1 is used for parameter switchover. All
ot
her inputs have no function.
No input signal (LED 1 not lighted up):
Parameter set A active
Input signal available (LED 1 lighted up):
Parameter set B active
Anschlussbelegung
Einstellungen
q Einstellprinzip (Seite 9-107)
Anzeigen
q (Seite 9-107)
Testen
q (Seite 9-107)
Anschlussbelegung digitales Eingangsmodul
X4 Eingänge 4-6
X5 Eingänge 1-3
Einstellungen digitales Eingangsmodul
BUS INPUT
Eingänge 1-6 sind aktiv.
Bei Anliegen eines Eingangssignals wird
über d
as COM15/16-Modul eine entspre-
chende Meldung auf den
BUS ausgegeben.
PARAMETER SWITCH Eingang 1 wird zur Parametersatz-Umschal-
tung genutzt, alle anderen Eingänge sind
funktionslos
.
Kein Eingangssignal (LED 1 leuchtet nicht):
Anforderung Parametersatz A aktiviert
Eingangssignal liegt an (LED 1 leuchtet):
Anforderung Parametersatz B aktiviert
Hinweis NOTICE
Die Anforderung zur Parameterumschaltung kann durch eine
Anforderung über die BUS-Kommunikation, den BDA oder
über das Grafikdisplay überstimmt werden.
The parameter switchover query can be overruled by a query
via the communications bus, the BDA or the graphical display.
