5 – 12

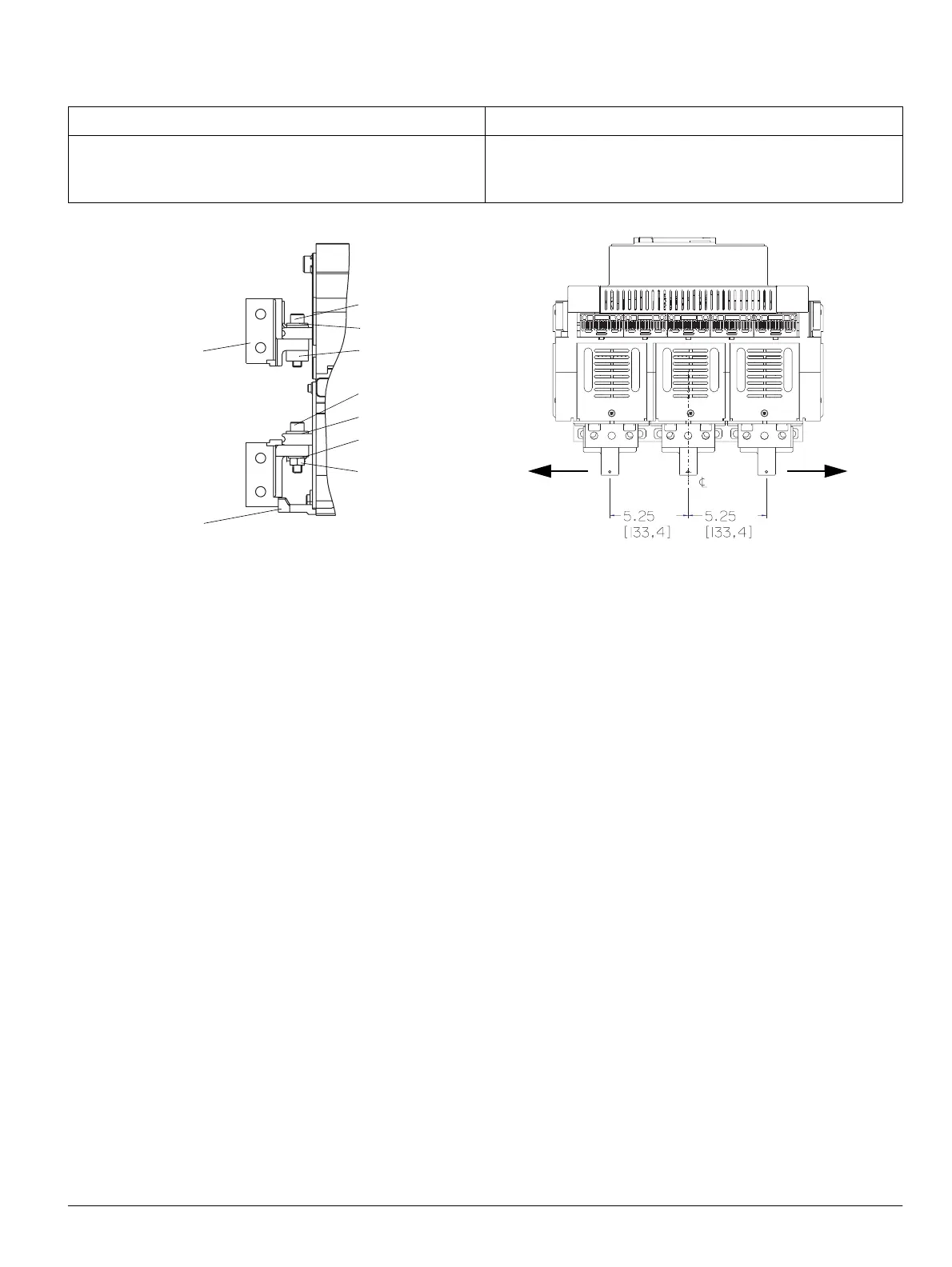

Alignment of vertical adapters
(1) Cheese-head screw
800 A, 1200 A, 1600 A: M12 x 50,
2000 A: M12 x 60,
3000 A: M12 x 90,
(2) Belleville washer
(3) Threaded plate
(4) Washer
(5) 800 A, 1200 A, 1600 A, 2000 A: M12 nut
3000 A: threaded plate
(6) Support
(7) Vertical adapter
Ausrichten der Vertikaladapter
(1) Zylinderschraube
800 A, 1200 A, 1600 A: M12 x 50,
2000 A: M12 x 60,
3000 A: M12 x 90,
(2) Spannscheibe
(3) Gewindeplatte
(4) Scheibe
(5) 800 A, 1200 A, 1600 A, 2000 A: Mutter M12
3000 A: Gewindeplatte
(6) Abstützung
(7) Vertikaladapter
ACHTUNG NOTICE
Die Vertikaladapter der Außenpole (Phase A und C) soweit nach
außen schieben, wie es die Langlöcher des Vertikaladapters
erlauben. Der Vertikaladapter des Mittelpols (Phase B) wird am
Kupferanschluss des Gehäuses zentriert angebaut.
Shift the vertical adapters (7) of the outer poles (phase A & C) to
the outward position as far as the slotted holes in the vertical
adapters allow. Center the vertical adapter of the center pole
(phase B) on the copper connector of the frame.
0644_nu
(1)
(2)
(3)
(1)
(2)
(4)
(5)
(7)
0645_nu
(6)
