5 – 21
5.2.4.3 Bestell-Nummern

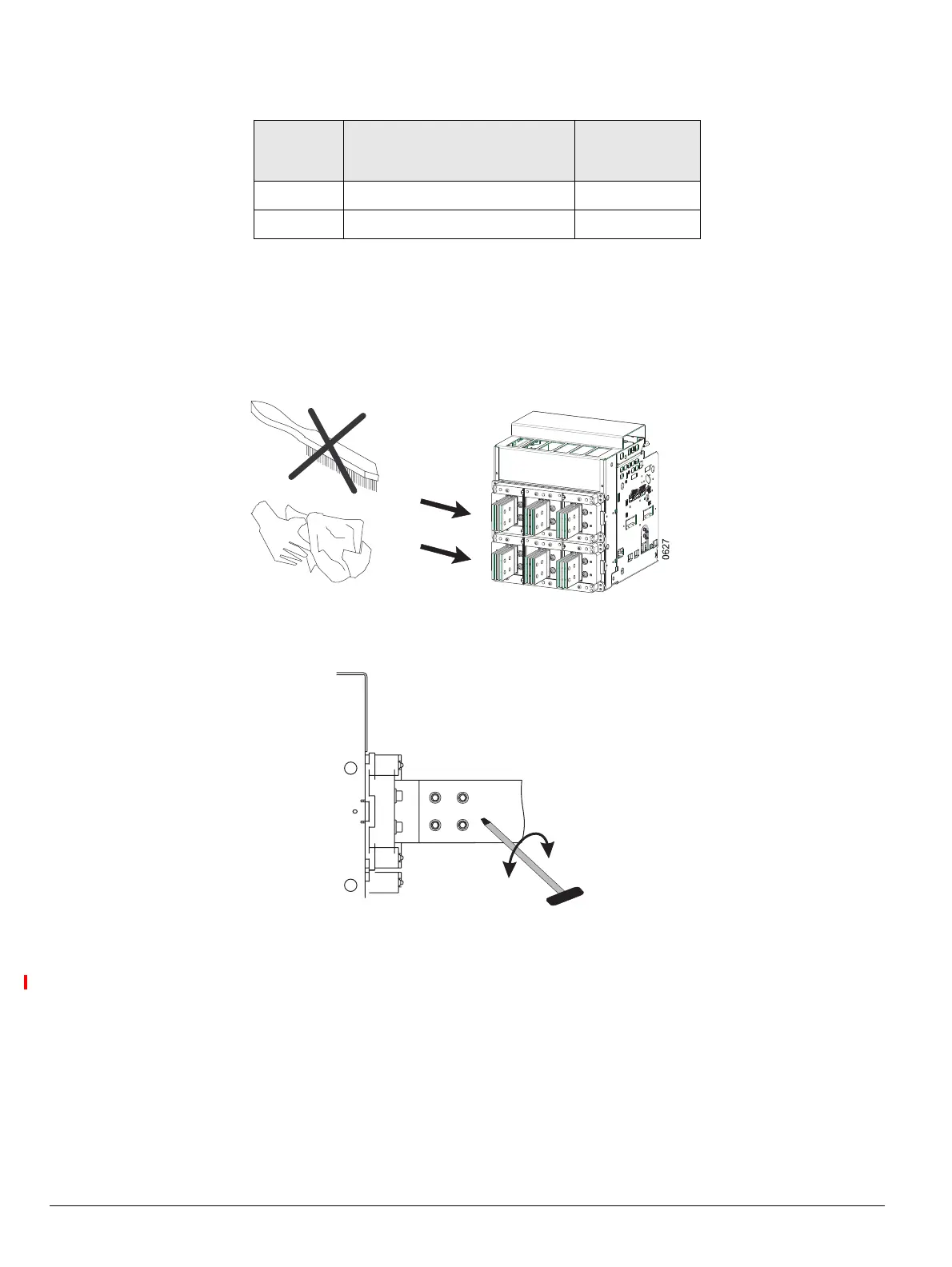

5.3 Hauptleiter anschließen
Hauptleiteranschluss säubern
(Beschichtete Schienen)
Anlagenseitige Schienen festschrauben
Benutze Schrauben M12-8.8 mit Spannscheiben und einem
Anzugsmoment von 70 Nm.
Frame size
Baugröße
Max. circuit breaker rated current
Max. Bemessungsnennstrom
I
n max
(A)
Catalog No.
Bestell-Nr.
I / II 800 / 1200 / 1600 WLS2P12CONUL
II 1600 / 2000 WLS2P20CONUL
0058_u
5.2.4.3 Catalog numbers
5.3 Connecting the main conductors
Cleaning the main conductor connection
(Plated bus bars)
Securing line and load side busbars
Use grade 5 bolts
1
/
2
“ and Belleville washers.
Use tightening torque of 50 lbft.
To Next Page
