5 – 30
Einschubrahmen

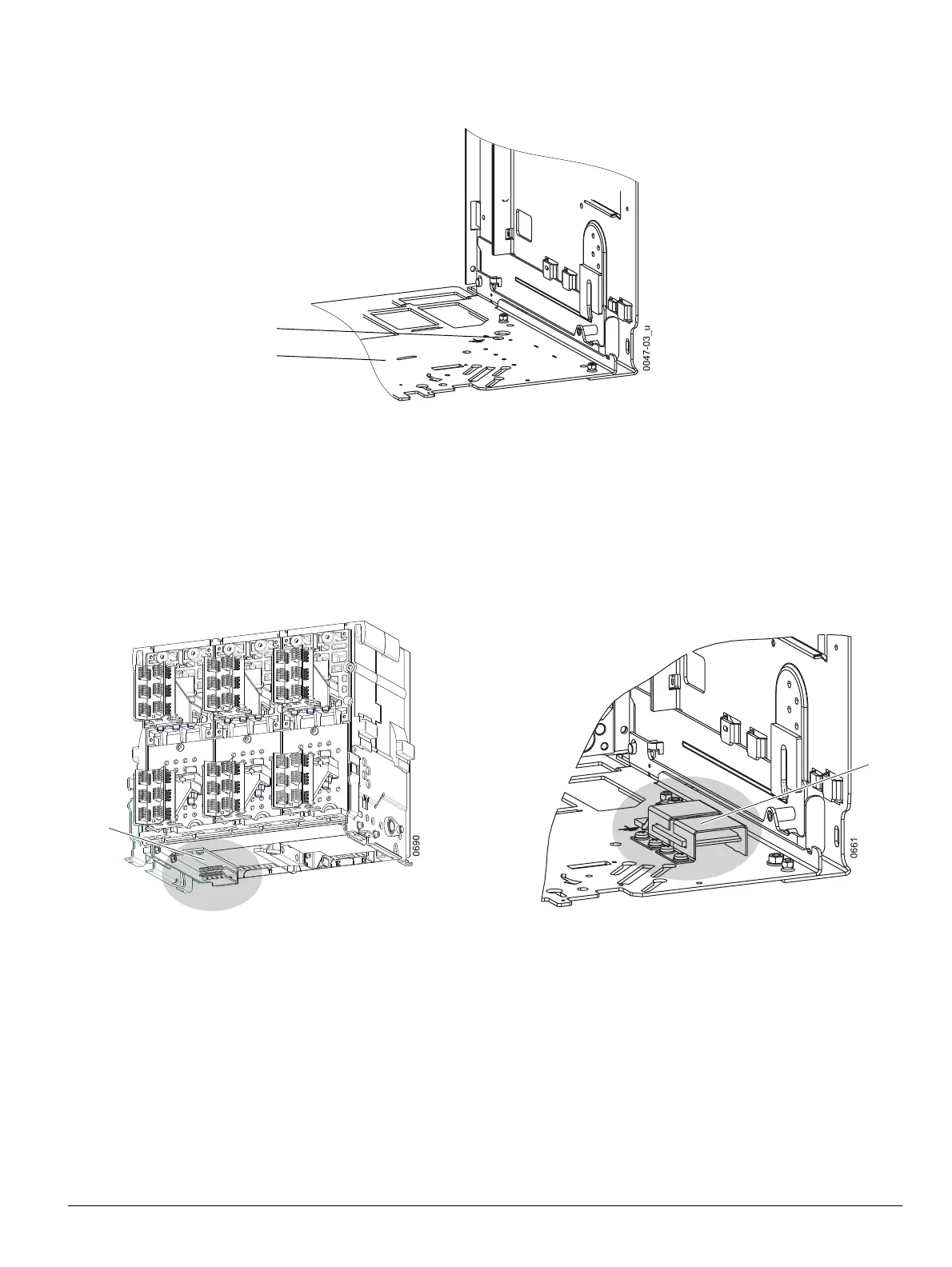

(1) Bodenblech Einschubrahmen
(2) Bohrung für Erdungsanschluss für Schraube M12
5.6 Zusätzlicher Erdungskontakt zwischen
Einschubrahmen und Einschubschalter
(BG II und III)
Für eine zuverlässige Erdung des Einschubschalters kann optional
eine spezielle Erdungsvorrichtung nachgerüstet werden.
(1) Kontaktmodul am Einschubrahmen
(2) Kontaktmodul für Einschubschalter
(2)
(1)
(2)
Guide frame
(1) Base plate of guide frame
(2) Hole for grounding; use ½“ bolt
5.6 Additional grounding contact between guide
frame and draw-out circuit breaker
(FS II and III)
Additional ground pad for attaching external grounding conductor.
(1) Ground pad for the guide frame
(2) Ground pad for the draw-out circuit breaker
(1)
