Sonoscape SSI-6000

SSI-6000/SSI-5800/SSI-5500/SSI-5500BW
Digital Color Doppler Ultrasound System
1 Loudspeakers
2 Foot switch port
3 Three probe ports

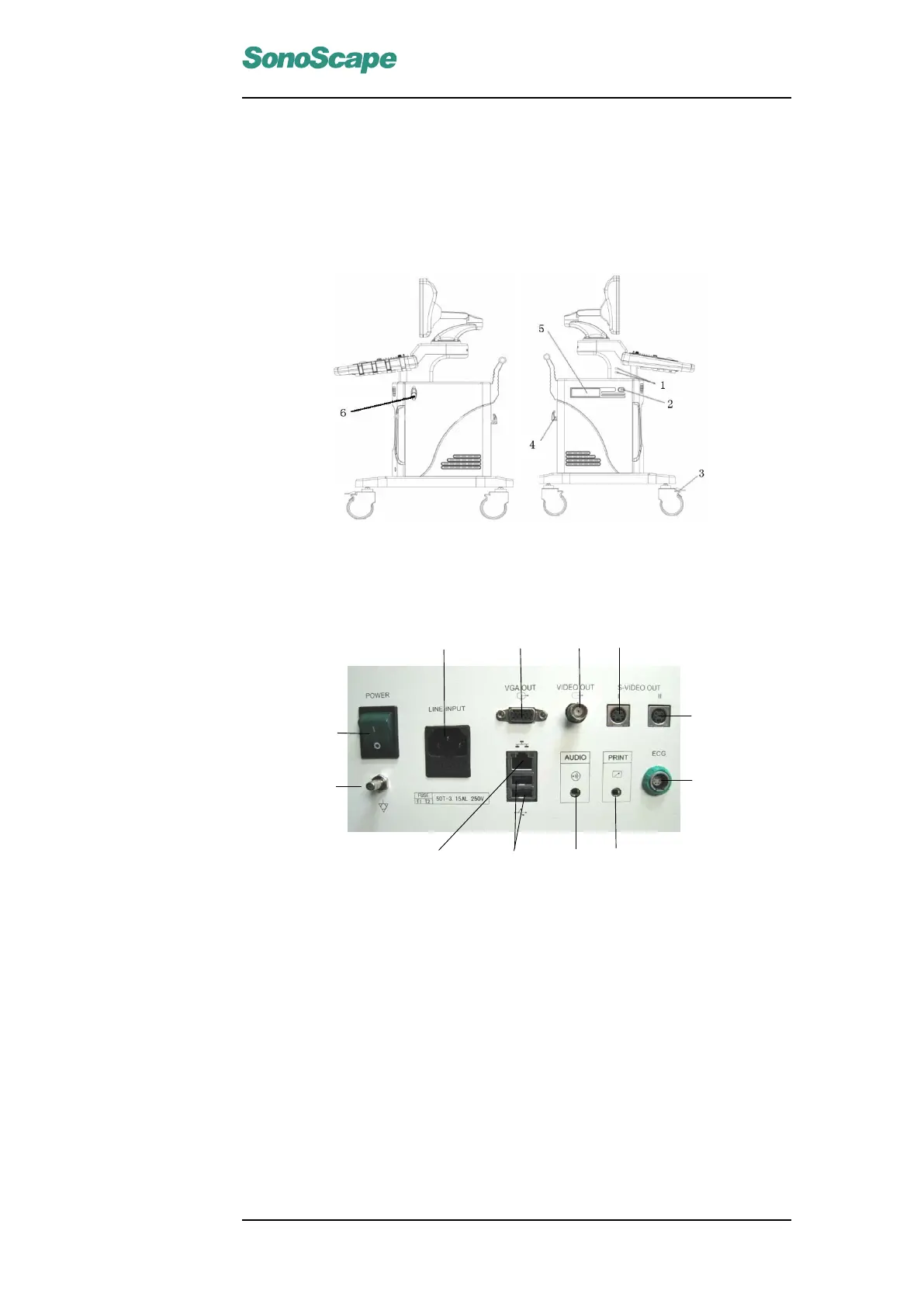

Side View
SSI-6000 超声彩色多普勒诊断仪维修手册
P/N: 4720-0025-01A
3-4
3.1.3 主机侧面视图
1. 双 USB 口
2. 开关
3. 脚轮
4. 电源线挂钩
5. DVD
6. 探头电缆线挂钩
1 Two USB ports 4 Power cable hook
2 Power switch 5 Optical Drive (ODD)
3 wheel 6 Probe cable hook
Real IO panel
SSI-6000 超声彩色多普勒诊断仪维修手册
P/N: 4720-0025-01A
3-5
3.1.4 外围设备接口视图
1. 接地柱
2. 主电源开关
3. 带保险丝的电源线输入口
4. VGA 口
5. 视频输出口
6. S-VIDEO I 口
7. S-VIDEO II 口
8. ECG 口
9. 打印机接口
10. 音频输出口
11. USB 接口（两个）
12. 网口（DICOM 口）
仪器可连接的外围设备:
 LAN
 USB2.0 移动盘
 打印机
2
1
8
7
3
4 5
6
9
10
12
11
1 Extra ground (earth) point 7 S-VIDEO out II
2 Mains power switch 8 ECG socket
3 Power input socket 9 Video printer controller port
4 VGA out 10 Audio out
5 Video out 11 Two USB ports
6 S-VIDEO out I 12 Ethernet port (DICOM port)
2.2 Application and Contraindication
Application:
1. Abdominal
2. Vascular
P/N: 4701-0061-01B
2-3
