Tektronix SPG600 - Figure 2-23: Configuration Submenu Diagram

Menus
2-28 SPG600 & SPG300 Sync Pulse Generators Service Manual
Configuration Submenu
This menu allows you to select the video standard for the output signals and
configure the output connectors. Use the up (
S) or down (T) arrow button to scroll
through the menu. Figure 2-23 shows the Configuration submenu diagram.

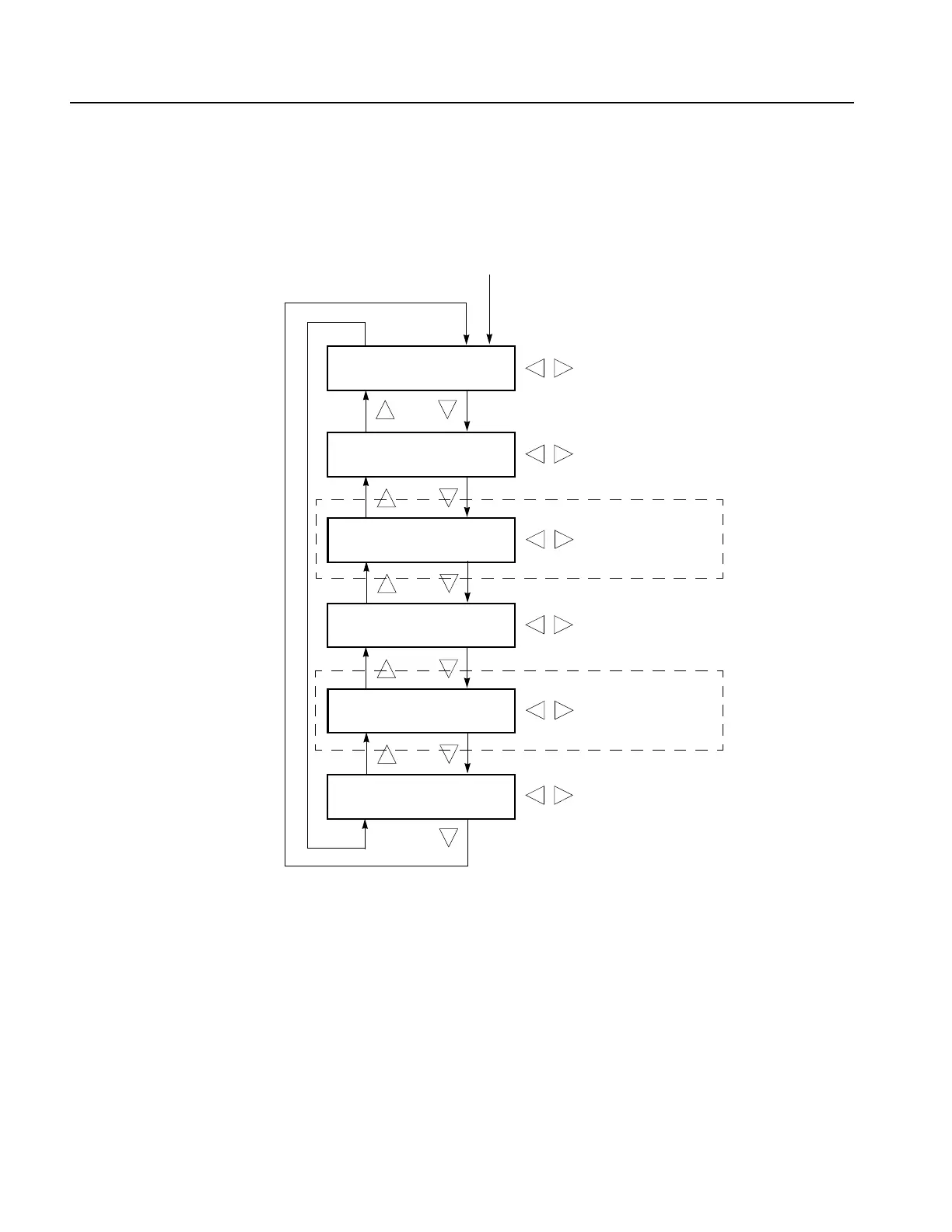

Figure 2-23: Configuration submenu diagram
Select CONFIGURATION in the System menu
NTSC
NTSC No Setup
PA L
BB : 1,2,3 TEST : 4
BB : 1,2 TEST : 3,4
BB : 1 TEST : 2,3,4
BB : TEST : 1,2,3,4
AES/EBU Audio
Analog Audio
: VIDEO STANDARD
 NTSC ↵
: ANALOG OUTPUT (STD)
 BB :1,2,3 TEST : 4 ↵
: XLR OUTPUT
 AES/EBU Audio ↵
BLACK : 1 TEST : 2
BLACK : TEST : 1,2
: SDI OUTPUT (STD)
 BLACK : 1 TEST: 2 ↵
BLACK : 3 TEST : 4
BLACK : TEST : 3,4
: SDI OUTPUT (OPT)
 BLACK : 3 TEST: 4 ↵
BB : 5,6,7 TEST : 8
BB : 5,6 TEST : 7,8
BB : 5 TEST : 6,7,8
BB : TEST : 5,6,7,8
: ANALOG OUTPUT (OPT)
 BB :5,6,7 TEST : 8 ↵
SPG600 Option 02 only
SPG600 Option 03 only
