Bosch CRI 848H User Manual

1 689 989 087 2018-07-24| Robert Bosch GmbH
Produktbeschreibung | CRI/CRIN 848H | 13
de
3.6.4 Halteplatte
Die Halteplatte wird in die Führung des Injektoraufneh-
mers eingeschoben und dient als Gegenhalter beim
Einspannen des Injektors in den Injektorhalter. Die Halte-
platte gibt es in verschiedenen Ausführungen und ist nur
für die Aufspannung von Nkw-Injektoren vorgesehen.
i Die passende Halteplatte für den jeweiligen Injektor
entnehmen Sie aus der System-Software EPS 945 im
Fenster "Komponentenauswahl" unter "Allgemeine
Werte".
458847-42_Pal

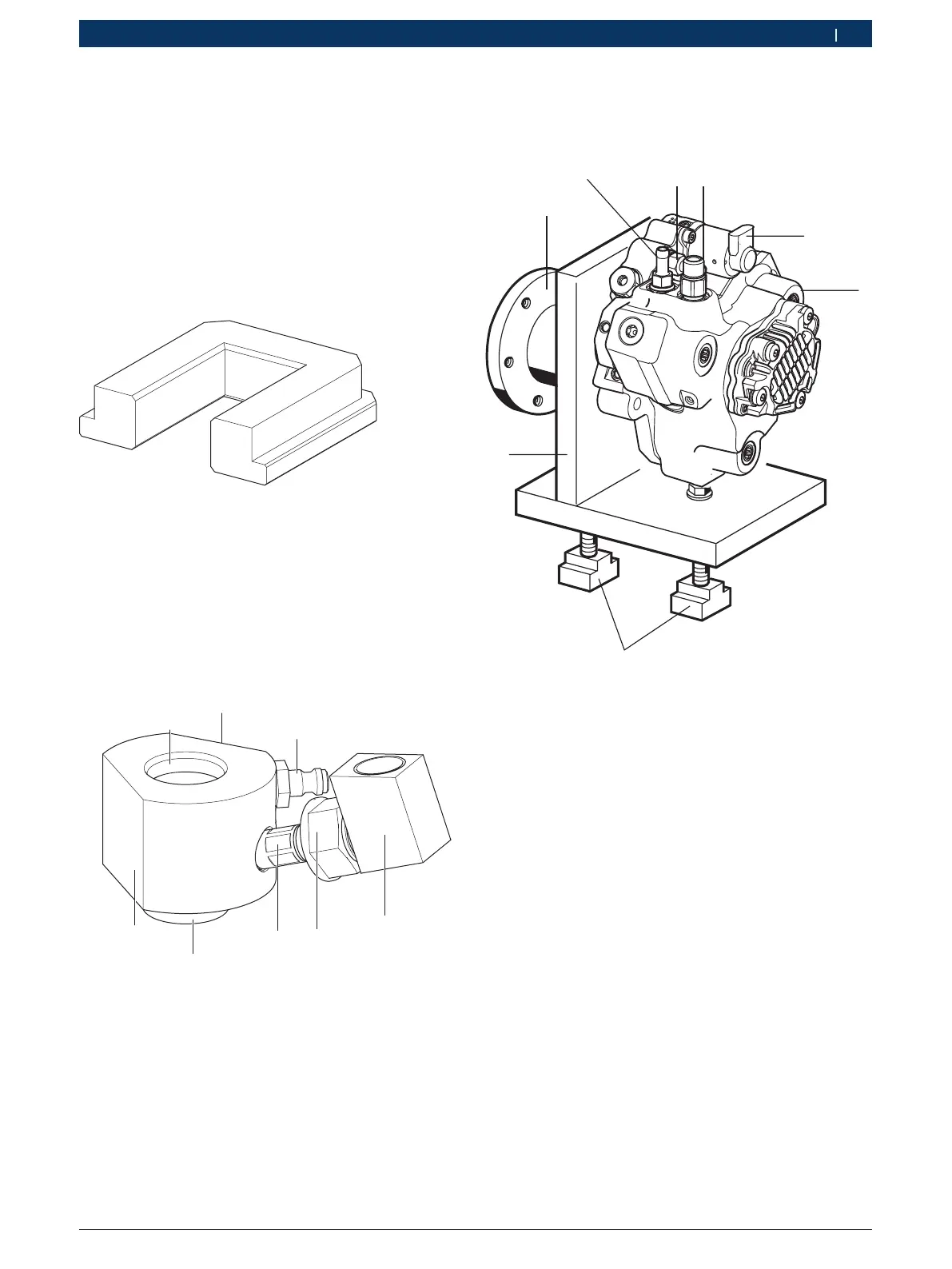

Abb. 6: Halteplatte
3.6.5 Anschlussadapter
Der Anschlussadapter versorgt Nkw-Injektoren mit inter-
nen Anschlüssen mit Prüföl und führt die Rücklaufmen-
ge über den Anschluss (Abb. 7, Pos.1) zur Messeinrich-
tung ab. Der Anschlussadapter gibt es in verschiedenen
Ausführungen.
1
3
5
6
7
458847-41_Pal
2
4
8
Abb. 7: Anschlussadapter
1 Anschluss für Rücklaufmenge
2 Anschlussstück für Hochdruckschlauchleitung 1 681 032 116
1)
3 Überwurfmutter 1 683 345 079
1)
4 Druckrohrstutzen 1 683 386 188
1)
5 Führung
6 Auflagefläche
7 Aufnahmebohrung für Injektor
8 Beschriftungsfläche
1)
Im Teilesatz 1 687 016 135 enthalten
3.6.6 Hochdruckpumpe
Die Hochdruckpumpe versorgt die Injektoren während
der Prüfung mit Prüföl.
458844-06_Pal
4
2
3
1
67
5
8
Abb. 8: Hochdruckpumpe mit Aufspannwinkel
1 Hochdruckpumpe
2 Nutenteine mit Spannschrauben
3 Aufspannwinkel
4 Antriebsflansch
5 Rücklaufanschluss
6 Zulaufanschluss
7 Hochdruckanschluss
8 ZME-Anschluss
