Voorbereiding van de test | CRI/CRIN 848H | 273 nl
1 689 989 087 2018-07-24| Robert Bosch GmbH
458847-27_Pal
1
2
3
4

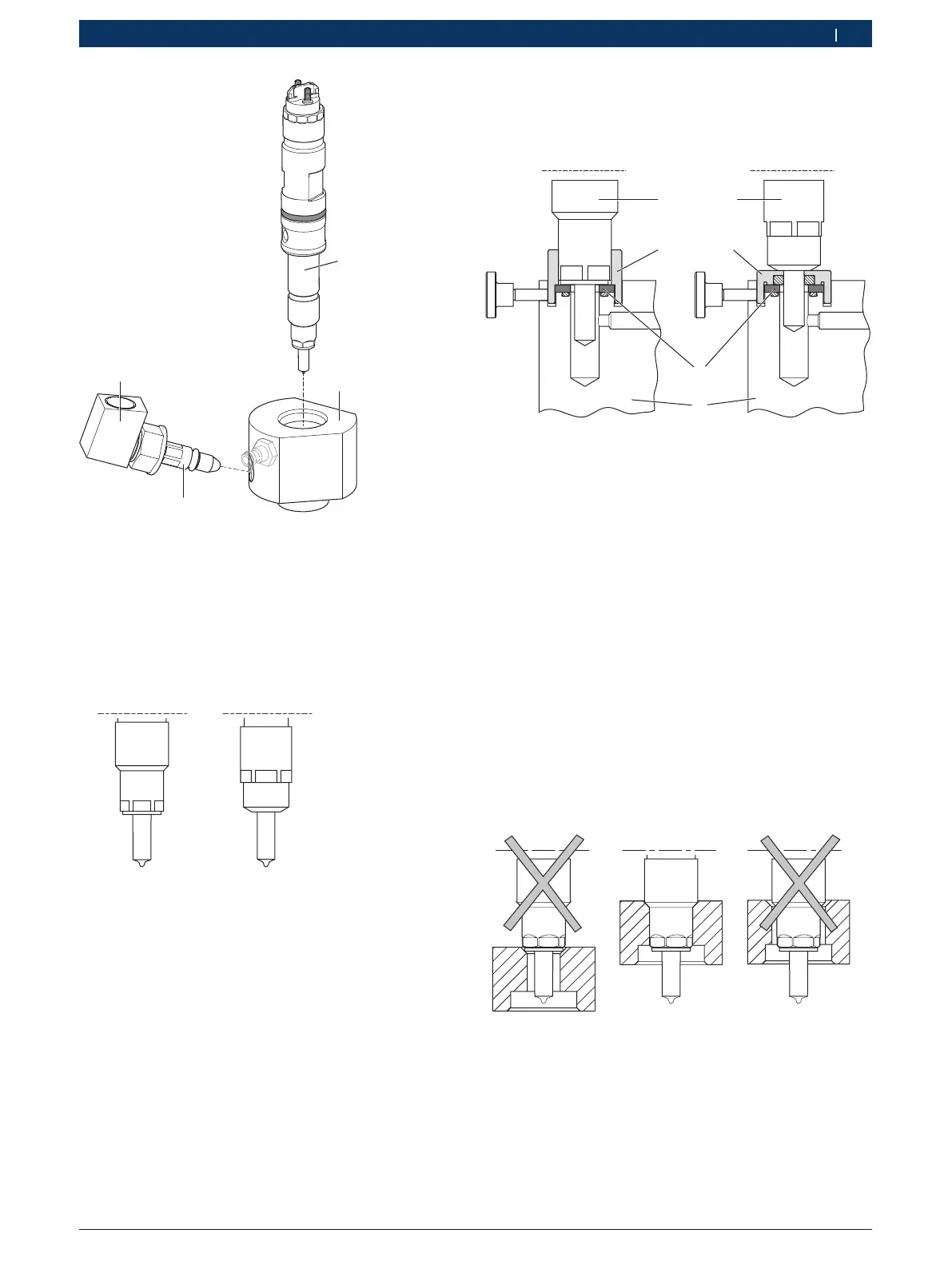

Afb. 71: Montage injector
1 Injector
2 Aansluitadapter
3 Drukpijpaansluiting
4 Aansluitstuk voor hogedrukslangleiding
5.4.2 Injectiekamer voorbereiden
1. Controleer de vorm van de sproeierspanmoer van de
injector:
A) B)
458847-54_Pal
Afb. 72: Vorm van de sproeierspanmoer
A) Vlak
B) Conisch
2. Kies een geschikte variant van geleidehulzen. Voor
injectoren met vlakke sproeierspanmoer zijn gelei-
dehulzen met verschillende binnendiameters bij de
leveringsomvang inbegrepen.
6
5
3
4
1
2
458847-56_Pal
Afb. 73: Opspanvariant
1 Injector met vlakke sproeierspanmoer
2 Injector met conische sproeierspanmoer
3 Geleidehuls voor injector met vlakke sproeierspanmoer
4 Geleidehuls met O-ring ⌀6,5 x 4 mm voor injector met conische
sproeierspanmoer
5 Ecopur-afdichtring
6 Injectiekamer
! De geleidehuls voor injector met vlakke sproeier-
spanmoer (zie Afb. 73, Pos.1) mag niet te klein of te
groot worden gekozen (zie Afb.74). De geleidehuls
moet gemakkelijk op de sproeierspanmoer van de in-
jector kunnen worden geschoven. Als de geleidehuls
klemt, is de sproeierspanmoer van de injector of het
binnenoppervlak van de geleidehuls verontreinigd
of beschadigd. Gebruik de injector of sproeierspan-
moer in beide gevallen niet.
A) B) C)
458847-44_Pal
Afb. 74: Geleidehuls met injector
A Geleidehuls met te kleine binnendiameter
B Geleidehuls met passende binnendiameter
C Geleidehuls met te grote binnendiameter
