202 | CRI/CRIN 848H | Descrizione del prodottoit
3.6.7 Elettronica di comando
L’elettronica di comando genera i profili definiti per
il controllo degli iniettori. Nel corso di un controllo
l'elettronica di comando può comandare fino a sei iniet-
tori per autovetture (CRI 1/2) o fino a quattro iniettori
per veicoli industriali (CRIN 1/2/3). Il comando avviene
sempre in sequenza in caso di più iniettori.
L’alimentazione di tensione dell’elettronica di co-
mando ha luogo tramite il banco di prova EPS708 o
sull'EPS815 per mezzo di uno stabilizzatore di tensi-
one esterno. L'alimentazione di tensione deve essere
impostata in base al tipo di iniettore a 14 Volt o 28 Volt.
Per l'EPS708 l'impostazione della tensione si effettua
automaticamente tramite il ciclo di prova. Per l'EPS815
la tensione deve essere impostata manualmente sullo
stabilizzatore.
Attraverso l’interfaccia RS232 l’elettronica di comando
è collegata con l’unità PC nel EPS708/EPS815.
Inoltre, la scheda di circuito stampato e la scatola
dell’elettronica di comando offrono possibilità di espan-
sione per generazioni di iniettori future.
(2)
458806-1
1
23456789101112

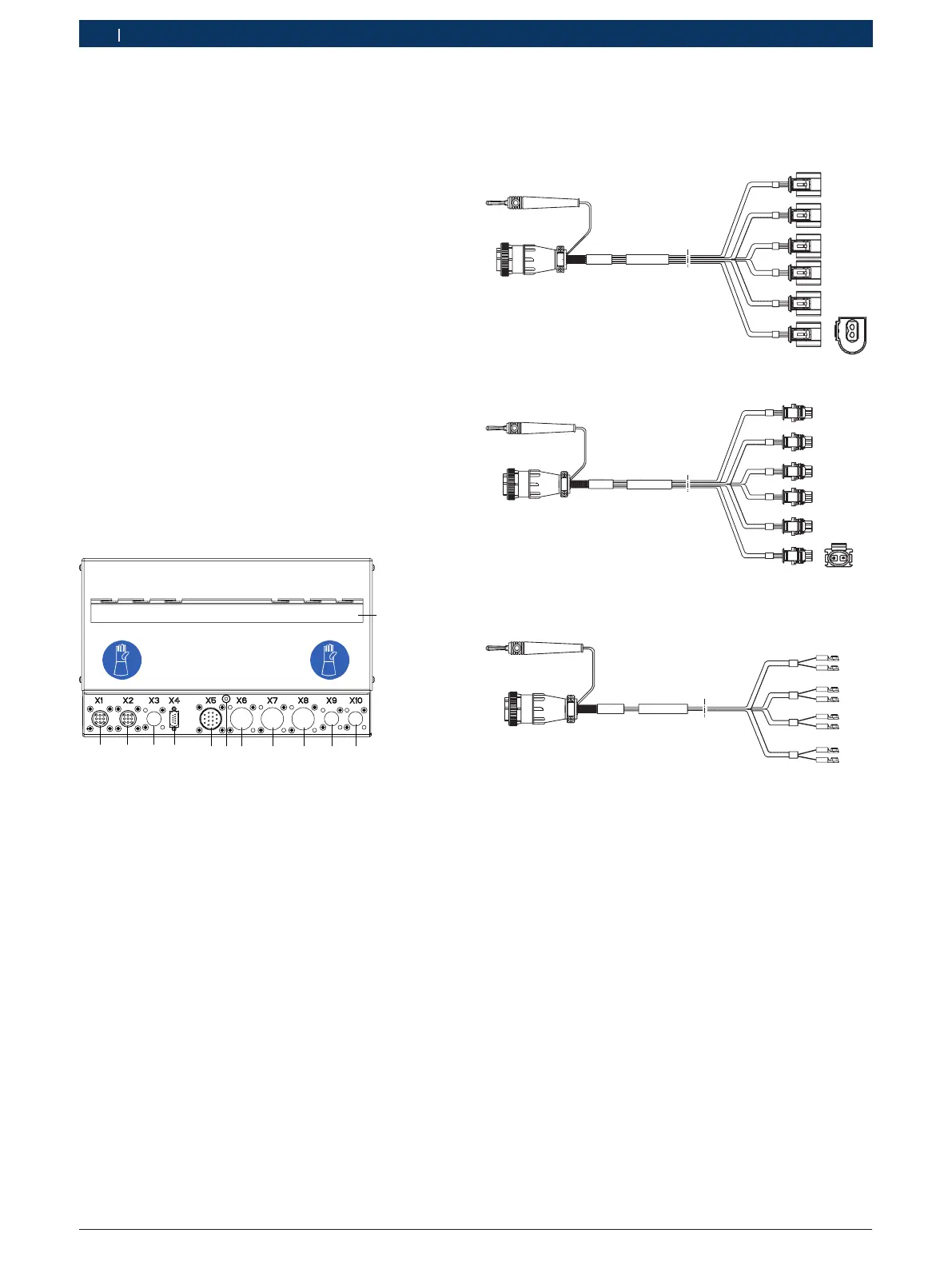

Fig. 9: Descrizione dell’elettronica di comando
1 Supporto per cavo adattatore
2 Non assegnato (X10)
3 Non assegnato (X9)
4 Non assegnato (X8)
5 Non assegnato (X7)
6 Non assegnato (X6)
7 Spina di collegamento a massa
8 Raccordo per cavo adattatore (X5)
9 Interfaccia RS232 (X4)
10 Non assegnato (X3)
11 Raccordo dell’alimentazione elettrica – (X2)
12 Raccordo dell’alimentazione elettrica + (X1)
3.6.8 Cavo adattatore
Cavo di adattamento per il collegamento elettrico degli
iniettori
SW
FD ...
1 684 463 506
A
B
C
D
E
F
458806-2
Fig. 10: Cavo adattatore 1 684 463 506
SW
FD...
1 684 463 519
458806-3
A
B
C
D
E
F
Fig. 11: Cavo adattatore 1 684 463 519
SW
FD...
1 684 463 799
458847-34_Pal
B
C
D
E
Fig. 12: Cavo adattatore1 684 463 799
