1 689 989 087 2018-07-24| Robert Bosch GmbH
Descrizione del prodotto | CRI/CRIN 848H | 199
it
3.6 Componenti del kit di prova
3.6.1 Dispositivo di serraggio
Il dispositivo di serraggio consente di fissare fino a sei
iniettori per autovetture (CRI 1/2/3) o fino a quattro ini-
ettori per veicoli industriali (CRIN 1/2/3) per il controllo
con EPS708/EPS815.
Gli iniettori vengono inseriti e fissati negli appositi sup-
porti girevoli (Fig. 3, Pos. 8) con dispositivi di sostegno
e/o piastre di supporto e adattatore (solo per CRIN).
Il rail distributore (Fig. 3, Pos. 1) è collegato al rail di
alta pressione del kit di prova CRS845 e CRS845H tra-
mite un tubo per alta pressione e alimenta gli iniettori
con olio di prova durante il controllo. Per il controllo gli
iniettori vengono collegati alle uscite di alta pressione
(Fig. 3, Pos. 2) del rail distributore con tubazioni della
pressione di prova. Il rail distributore (Fig. 3, Pos. 1) è
orientabile e può essere regolato in direzione orizzon-
tale e verticale. In questo modo è possibile regolare il
rail distributore sul singolo tipo di iniettore. Il comando
degli iniettori si effettua tramite l'elettronica di coman-
do CRI 800 (Fig. 3, Pos. 9).
Per ridurre il peso del dispositivo di serraggio, ad esem-
pio per il trasporto, è possibile rimuovere gli alloggia-
menti degli iniettori (Fig. 3, Pos. 8) dal telaio (Fig. 3,
Pos. 11). A tale scopo occorre rimuovere il dato zigri-
nato (Fig. 3, Pos. 7). Successivamente si può estrarre
verso l'alto e rimuovere l'alloggiamento dell'iniettore
(Fig. 3, Pos. 8) dal suo supporto (Fig. 3, Pos. 10).
I supporti orientabili (Fig. 3, Pos. 12) fanno in modo
che la posizione sia sicura, ad esempio durante
l'immagazzinaggio del dispositivo di serraggio.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
13
12
458847-34_Gu

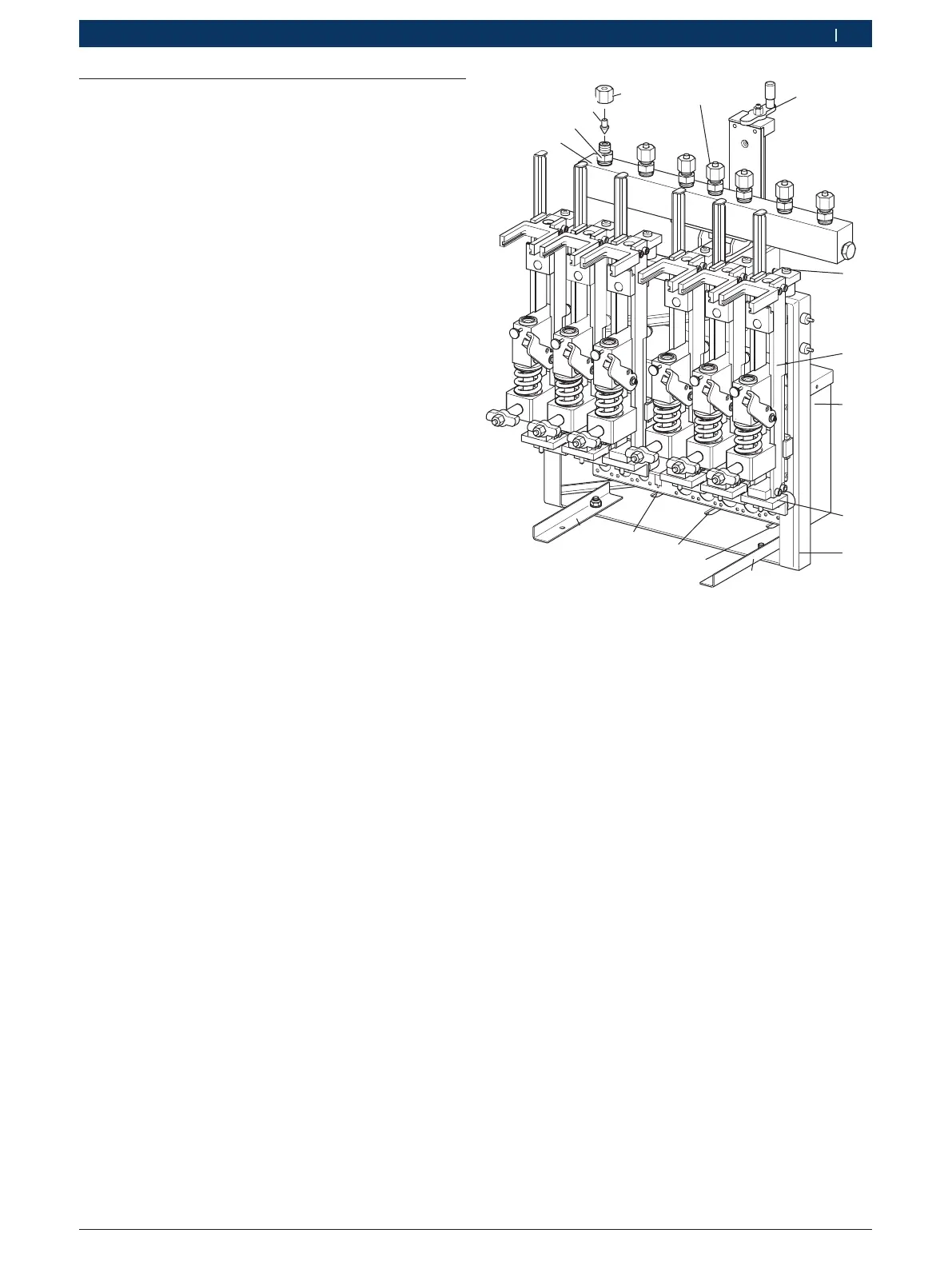

Fig. 3: Dispositivo di serraggio
1 Rail distributore regolabile in altezza e orientabile
2 Uscita di alta pressione per l'alimentazione degli iniettori (6
unità)
3 Cono di tenuta
4 Dado di raccordo
5 Collegamento alimentazione alta pressione
6 Manovella per regolare l'altezza del rail distributore
7 Dado zigrinato per fissare gli alloggiamenti degli iniettori
8 Alloggiamento iniettore
9 Elettronica di comando CRI 800
10 Alloggiamento
11 Telaio
12 Supporto
13 Foro ad asola per il fissaggio sulla mensola di serraggio dell'EPS815
14 Foro ad asola per il fissaggio nel vano di lavoro dell'EPS708
