4.3 Montaggio del telaio
4.3.1 EPS708
1. Posizionare il telaio (Fig. 29, Pos. 4) sul bullone
di fissaggio (Fig. 29, Pos. 3) nel vano di controllo
dell'EPS708.
2. Fissare il telaio con il dado esagonale M12 (Fig. 29,
Pos. 1) e la rondella A12,4 (Fig. 29, Pos. 2).
458847-09_Pal
4
1
2
3

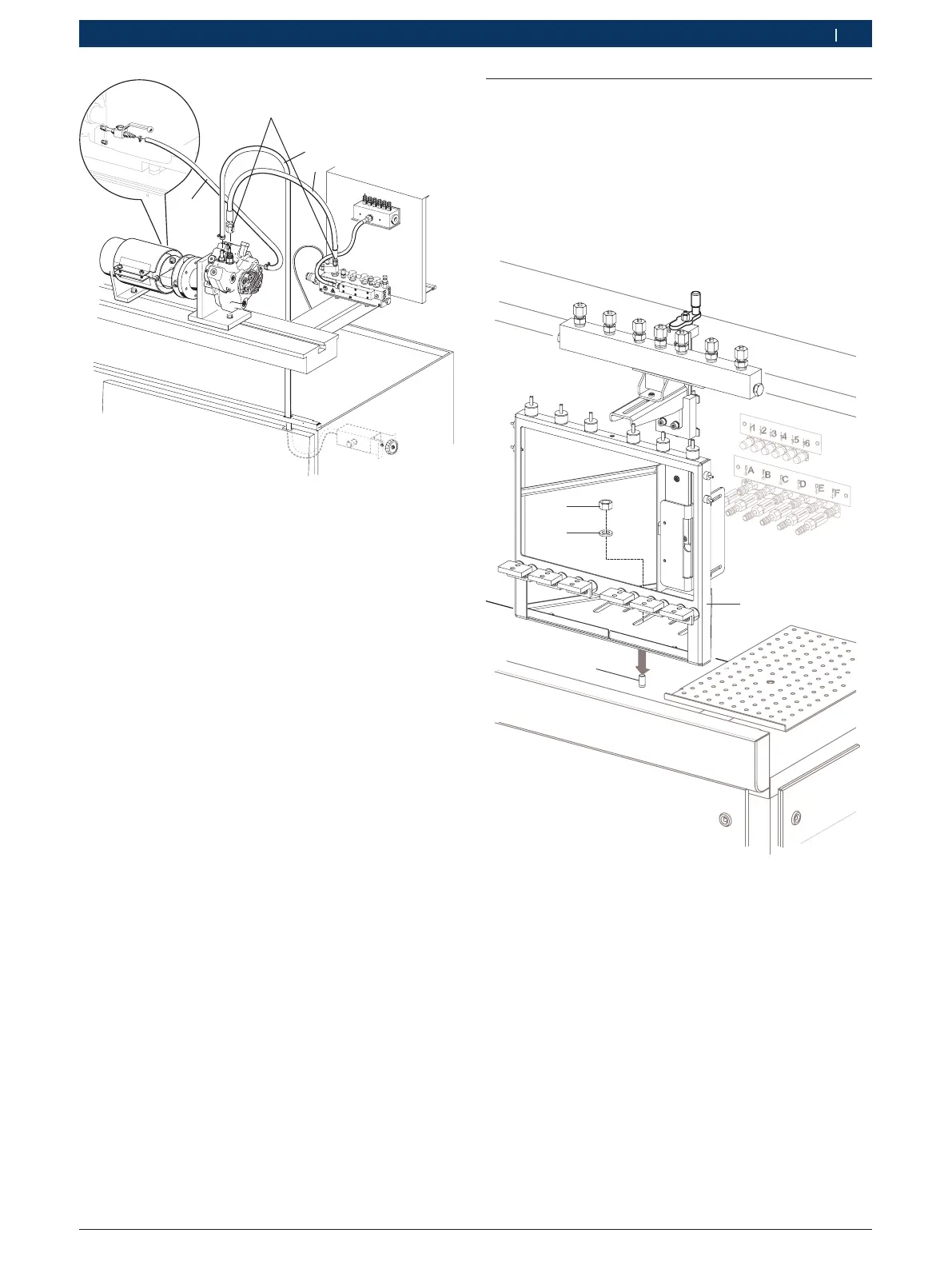

Fig. 29: Montaggio sull'EPS708
25 - 30 Nm
2
3
458845-15_Pal
1
Fig. 28: Collegamento idraulico sull'EPS815
