Bosch CRI 848H - Conexión Hidráulica del Dispositivo de Fijación

1 689 989 087 2018-07-24| Robert Bosch GmbH
Puesta en servicio | CRI/CRIN 848H | 163
es
4.4 Conexión hidráulica del dispositivo de
fijación
i
Para la conexión a un rail de alta presión de
180MPa, se debe utilizar la manguera de alta presi-
ón 1680712227 con el adaptador 1681032094
en lugar de la manguera de alta presión
1680712325.
! Tener en cuenta el par de apriete.
¶ Unir el rail distribuidor (Fig. 31, Pos.3) con el rail de
alta presión (Fig. 31, Pos.1) mediante la manguera
de alta presión 1680712325 (Fig. 31, Pos.2). Par
de apriete: 25 – 30 Nm.
458847-38_P
al
25 - 30 Nm
3
1
25 - 30 Nm
2

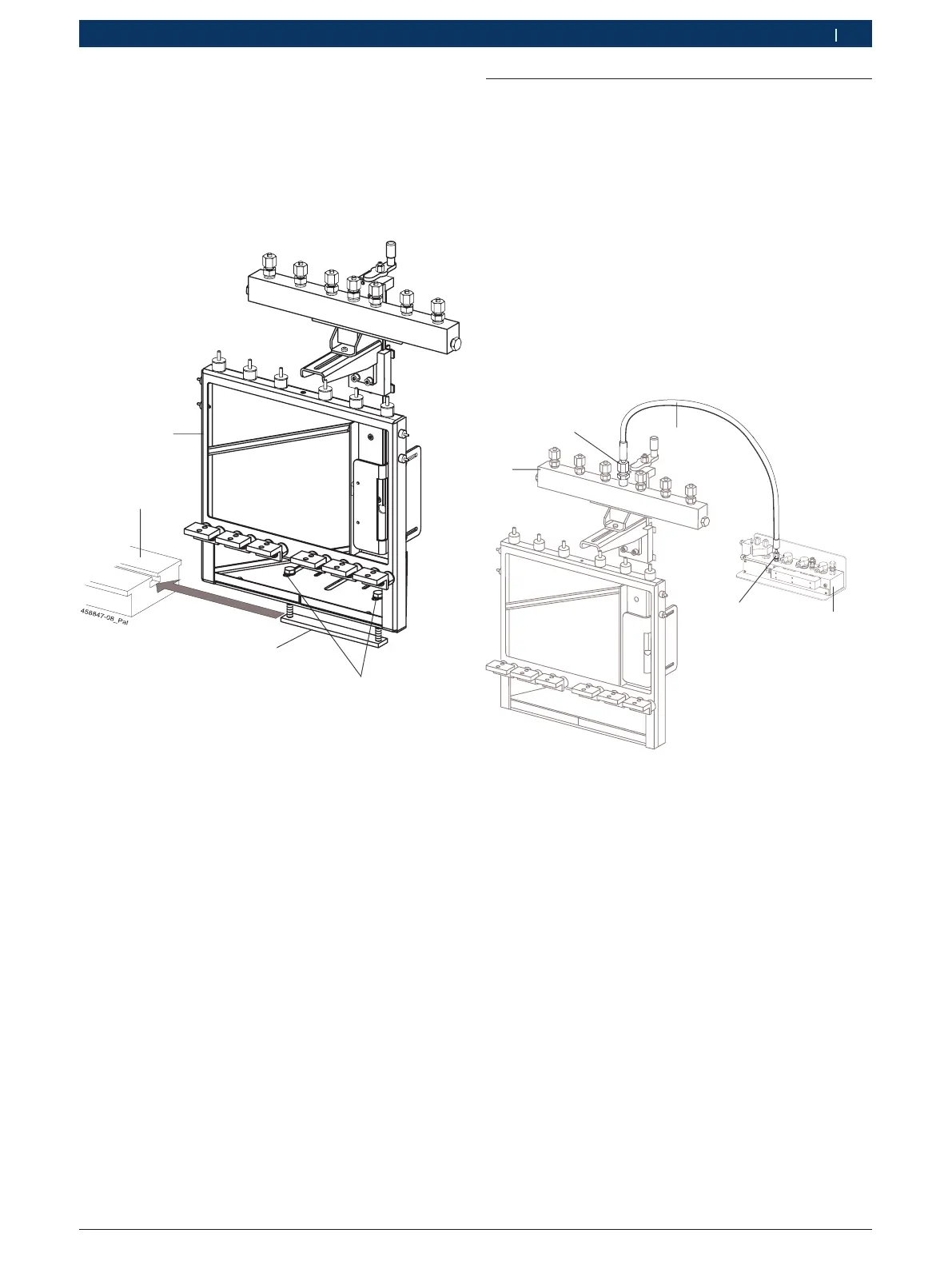

Fig. 31: Conexión hidráulica del dispositivo de fijación
4.3.2 EPS815
1. Deslizar el bastidor (Fig. 30, Pos.1) con la placa de
sujeción (Fig. 30, Pos.3) y dos tornillos de cabeza
hexagonal (Fig. 30, Pos.4) sobre la consola de fijaci-
ón (Fig. 30, Pos.2).
2. Apretar los tornillos de cabeza hexagonal (Fig. 30,
Pos.4).
4
2
1
3
Fig. 30: Montaje en el EPS815
