Preparación para la comprobación | CRI/CRIN 848H | 183
es
5.4.5 Conectar el tubo flexible para el caudal de
retorno y el caudal de inyección
! Al conectar los tubos flexibles para el caudal de
retorno y para el caudal de inyección debe tenerse
asegurarse que la asignación de los canales de medi-
ción sea correcta. Una conexión inadecuada puede
dar lugar a mediciones incorrectas y por tanto a una
evaluación incorrecta de los inyectores.
i El siguiente esquema de conexión para EPS708
(Fig. 83) o para EPS815 (Fig. 84) se describe con
el inyector "A" como ejemplo. La conexión de otros
inyectores es idéntica (B, C, D, E y F).
¶ Conectar el inyector al EPS708 o EPS815.
1
458847-53_Pal
1
1
2
5
6
7
A
B
1 2
A
A
3
4

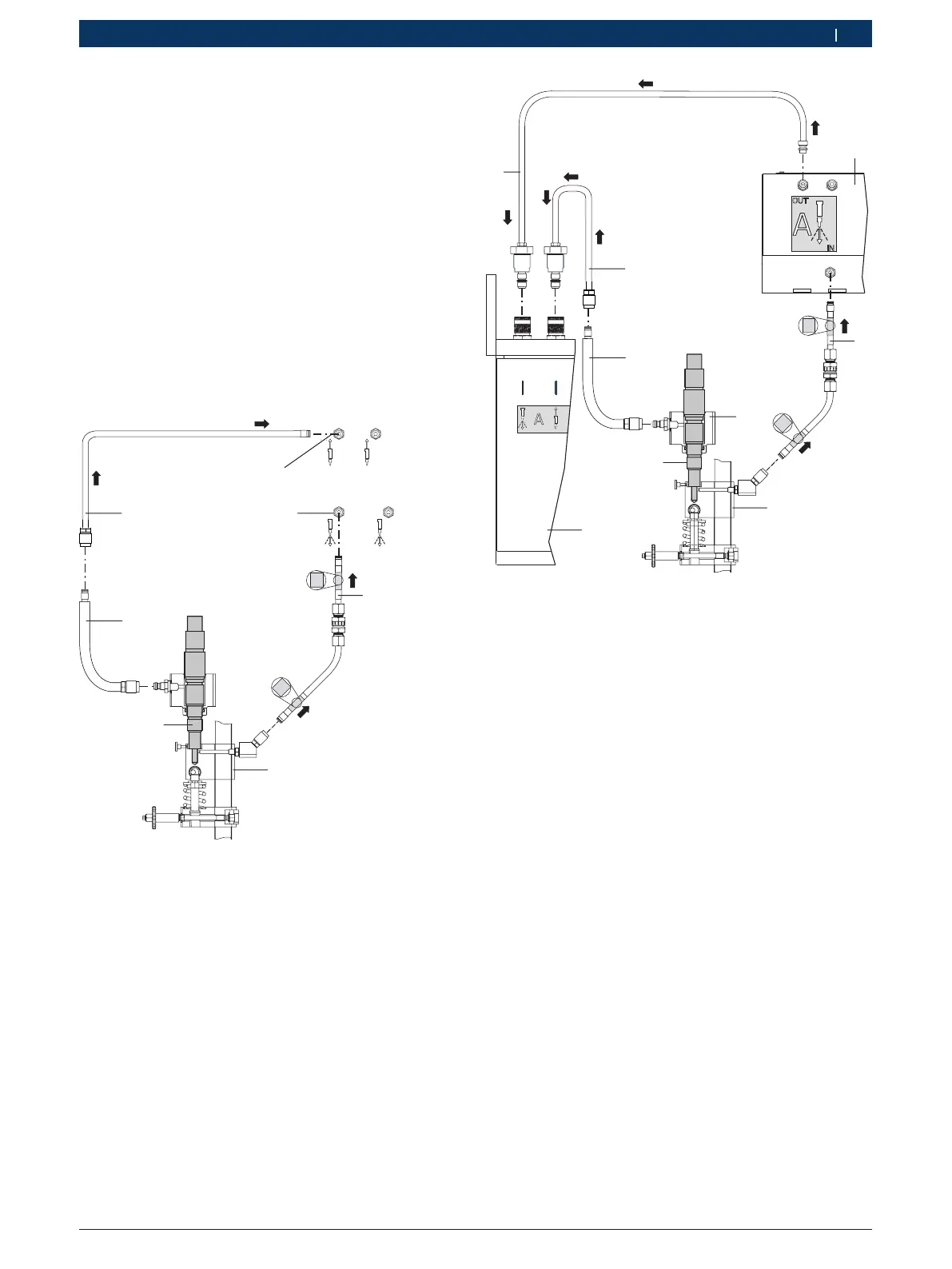

Fig. 83: Esquema de conexión para inyectores de vehículos indus-
triales en EPS708 (sin conexión de alta presión)
1 Tubo flexible para caudal de inyección
2 Cámara de inyección
3 Inyector
4 Tubería flexible de retorno 1 680 712 371
5 Tubo flexible para caudal de retorno
1)
6 EPS708 conexión caudal de inyección CRI/CRI Piezo
7 EPS708 conexión caudal de retorno CRI/CRI Piezo
1)
Incluido en el volumen de suministro de EPS708.
1.1
1.2
12
1
458847-05_Pal
2
3
8
7
9
5
4
6
1
1
1
A
A
Fig. 84: Esquema de conexión para inyectores de vehículos indus-
triales en EPS815 (sin conexión de alta presión)
1 Tubo flexible para caudal de inyección
2 Cámara de inyección
3 Sistema de medición KMA
4 Inyector
5 Adaptador de conexión
6 Tubería flexible de retorno 1 680 712 371
7 Tubo flexible para el caudal de retorno
8 Tubo flexible
1)
9 Cambiador de calor
1)
Incluido en el volumen de suministro del intercambiador de
calor.
