Ecolab DryExx Advanced-ETH - Page 30

Schaltschrank - Anschlüsse und Einbauten
A B
1
2
3
4
5
6
7 8
9
9
10
11
11
12
13
14
15
16

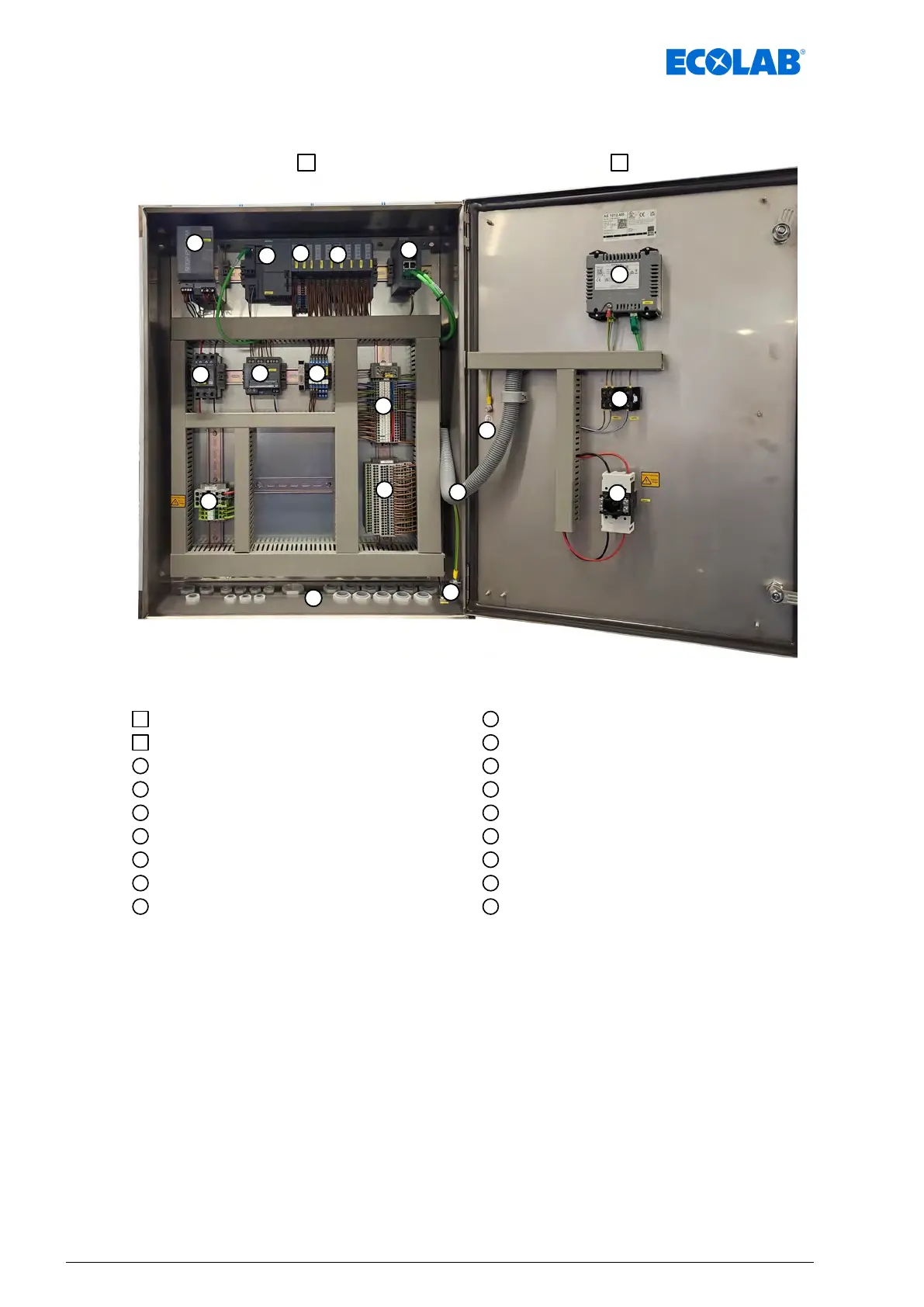

Abb. 4: Schaltschrank - Anschlüsse und Einbauten
A
Schaltschrank
B
Schaltschranktür
1
Netzteil SITOP PSU200M
2
Simatic ET200SP CPU-Einheit
3
Eingangsmodule
4
Ausgangsmodule
5
Ethernet Switch
6
Leistungsschutzschalter
7
Selektivitätsmodul
8
Ausgangssignal-Relais
9
+24 V und GND Verbinder
10
Einspeiseklemmen
11
Erdung
12
Bedieneinheit der Steuerung
13
Betriebsleuchte und Störmeldetaster
14
Hauptschalter
15
Kabeltunnel für die Installationen in der Tür
16
Kabeldurchführungen
Aufbau
30Rev. 08-04.2024
