5 Aufbau
Angaben zur Identifizierung der Dosierstation befinden sich auf dem
T
ypenschild
Das Typenschild befindet sich links außen am Schaltschrank. Die Angaben
auf dem Typenschild werden im Kapitel
Ä Technische Daten genauer
beschrieben.
Zusätzlich befindet sich ein zweites Typenschild im Inneren des
Schaltschranks. Dieses Typenschild dient der Identifikation des elektrischen
Aufbaus inkl. der Software-Version. Bei Anfragen sind die Informationen auf
diesem Typenschild zusätzlich mit anzugeben.
Ä „Produktkennzeichnung /
Typenschild“ auf Seite 98

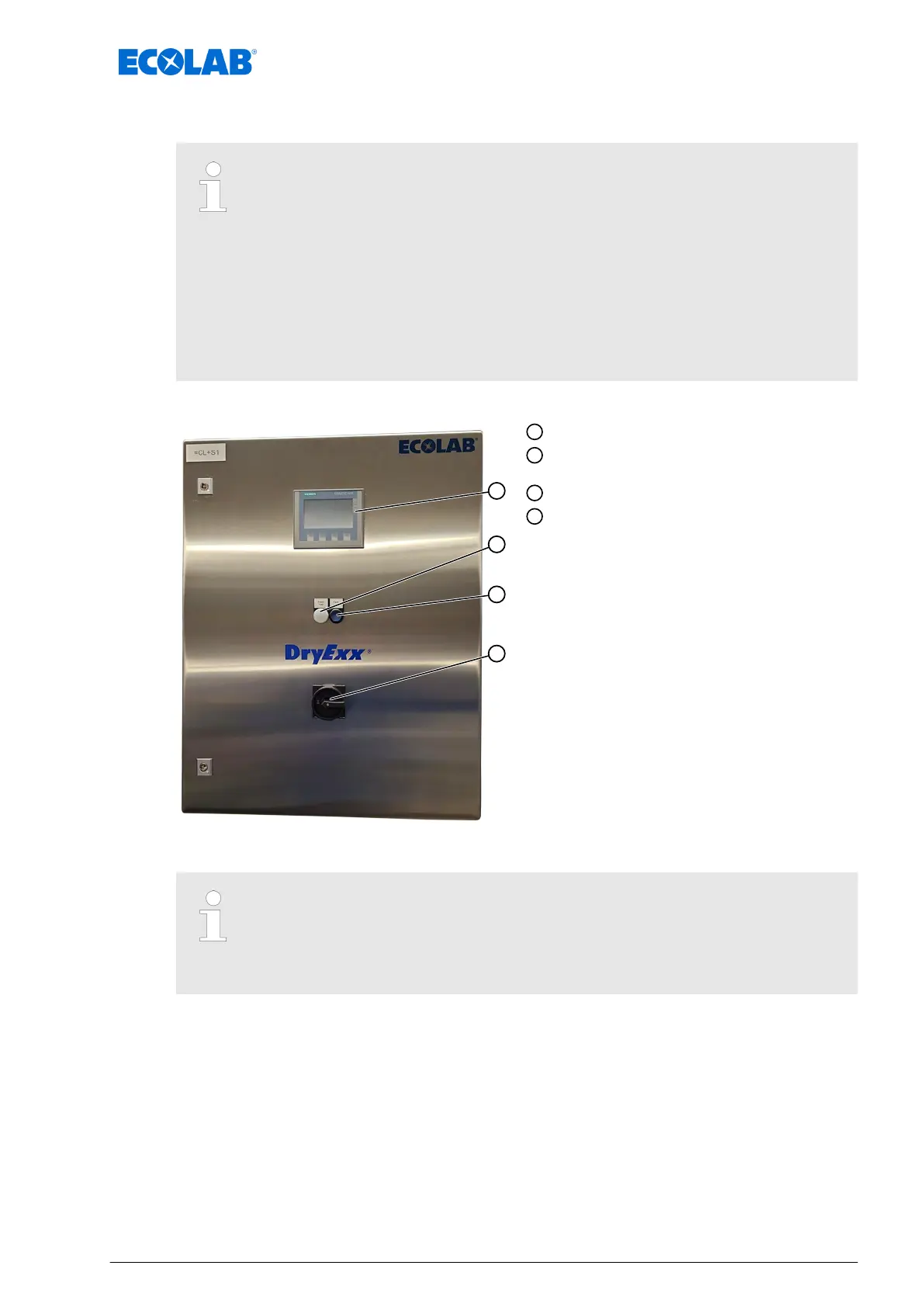

Schaltschrank - Bedieneransicht
1
2
3
4
Abb. 3: Steuerung DryExx
®
Advanced-ETH
1
Bedieneinheit der Steuerung
2
Signallampe weiss: power "ON"® Steuerung in Betrieb
(leuchtet weiss)
3
Lichttaster blau: "fault reset"® Störung (leuchtet blau)
4
Hauptschalter
In den Kapiteln
Ä Funktionsbeschreibung und Ä Softwarebeschreibung
befindet sich eine genauere Beschreibung der Steuerung.
Im Lieferumfang des DryExx
®
- Systems befindet sich ein detaillierter
Schaltplan.
