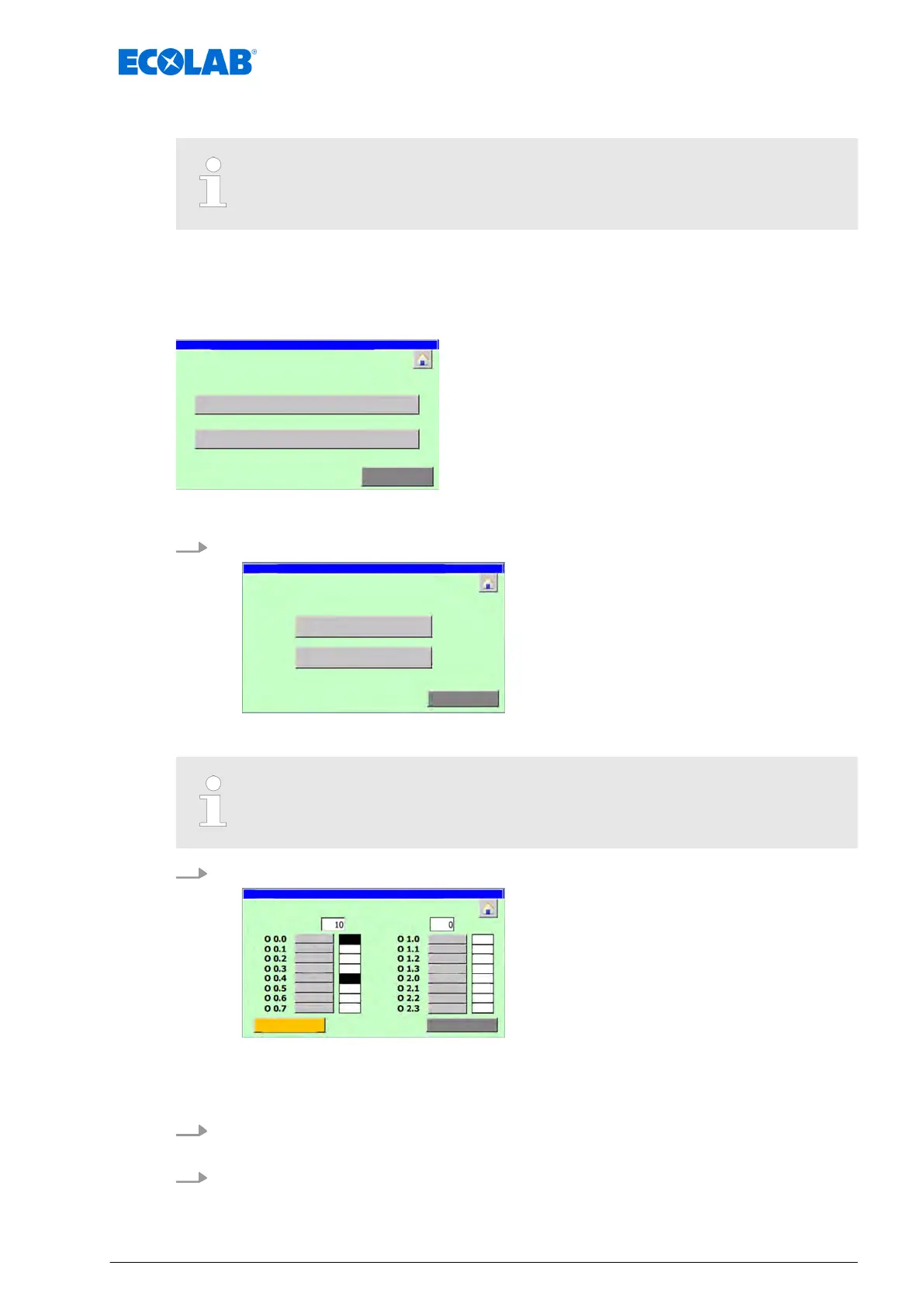

8.3.3.2 Digitale Ausgänge prüfen
Die Schaltfläche [digitale Ausgänge] ist nur sichtbar, wenn die Anlage in
Betriebsart
„System Aus“ oder „System Manuell“ ist.
Im Menü „Systemeinstellungen è Signale è
digitale Ausgänge “ können die digitalen
Ausgangssignale aus der Steuerung während der Inbetriebnahme und Wartung geprüft
und beobachtet werden.
Startpunkt: Bildschirm „man.Ansteuerung / Signalaustausch“
Zurück
man.Ansteuerung /
Signalaustausch
digitale Eingänge
digitale Ausgänge
Abb. 24: man.Ansteuerung / Signalaustausch
1. [digitale Ausgänge
] drücken.
Zurück
man.Ansteuerung /
digitale
Ausgänge
Ausgänge AB 0 /1 /2
Ausgänge AB 3 /4 /5 /6
ð
Bildschirm „man.Ansteuerung / digitale Ausgänge
“ öffnet.
Die Ansteuerung der digitalen Ausgänge wird am Beispiel „Ausgänge AB
0 /1 /2“ erklärt.
2. [Ausgänge AB 0 /1 /2] drücken.
Zurück
man. Ansteuerung dig. AB 0 /1 /2
max. Aktivzeit :
Ist :
Sek.
Sek.
Start
Start
Start
Start
Start
Start
Start
Start
Start
Start
Start
Start
Start
Start
Start
Start
an
an
aus
aus
aus
aus
aus
aus
aus
aus
aus
aus
aus
aus
aus
aus
"STOP" alle
ð
Bildschirm „man. Ansteuerung dig. AB 0 /1 /2
“ öffnet und zeigt
den Schaltzustand der digitalen Ausgänge an der entsprechenden
Ausgangsschnittstelle.
3. In Feld „max. Aktivzeit :“ die Zeit in Sekunden eintragen, die ein aktivierter Ausgang
aktiv bleiben soll.
4. Für den betref
fenden Ausgang [Start] drücken.
ð
Die Farbe des Felds neben der Schaltfläche wechselt zu schwarz.
