Diese Betriebsanleitung beschreibt die DryExx®-Advanced-ETH Steuerung
mit der Software-V
ersion V7.1. Die hier beschriebenen Bildschirme, Felder
und Funktionen sind abhängig von der Gerätekonfiguration und stehen
möglicherweise in älteren Versionen der Software nicht zur Verfügung.
Zur Aktualisierung auf die aktuelle Version der DryExx®-Advanced-ETH
Software kontaktieren Sie bitte Ihren Ecolab Servicepartner.
Alle in diesem Kapitel dargestellten Bildschirme sind als Beispiele zu verstehen
und beinhalten nicht unbedingt am System V
or-Ort real eingestellten Werten.
8.1 Startbildschirm
Allgemeines
Der Startbildschirm wird nach folgenden Aktionen angezeigt:
n Automatisch nach dem Einschalten der DryExx®-Advanced-ETH
n Nach Drücken der Navigationsschaltfläche
auf einem beliebigen Bildschirm
Die Funktionalität der abgebildeten Navigationsschaltflächen ist abhängig
vom Benutzer
, der an der DryExx®-Advanced-ETH angemeldet ist.
Ä „Passwortebenen“ auf Seite 54
"DryExx Advanced-ETH"
ECOLAB Engineering
GmbH
Freigaben via Ethernet,
Ventile zugeordnet
Stat. ON/OFF
Archive
Param. Kreise
Logout
Meldungen
LED-Test
Parameter: allgemein
A
B
C
1
3
2
4
5
6
7

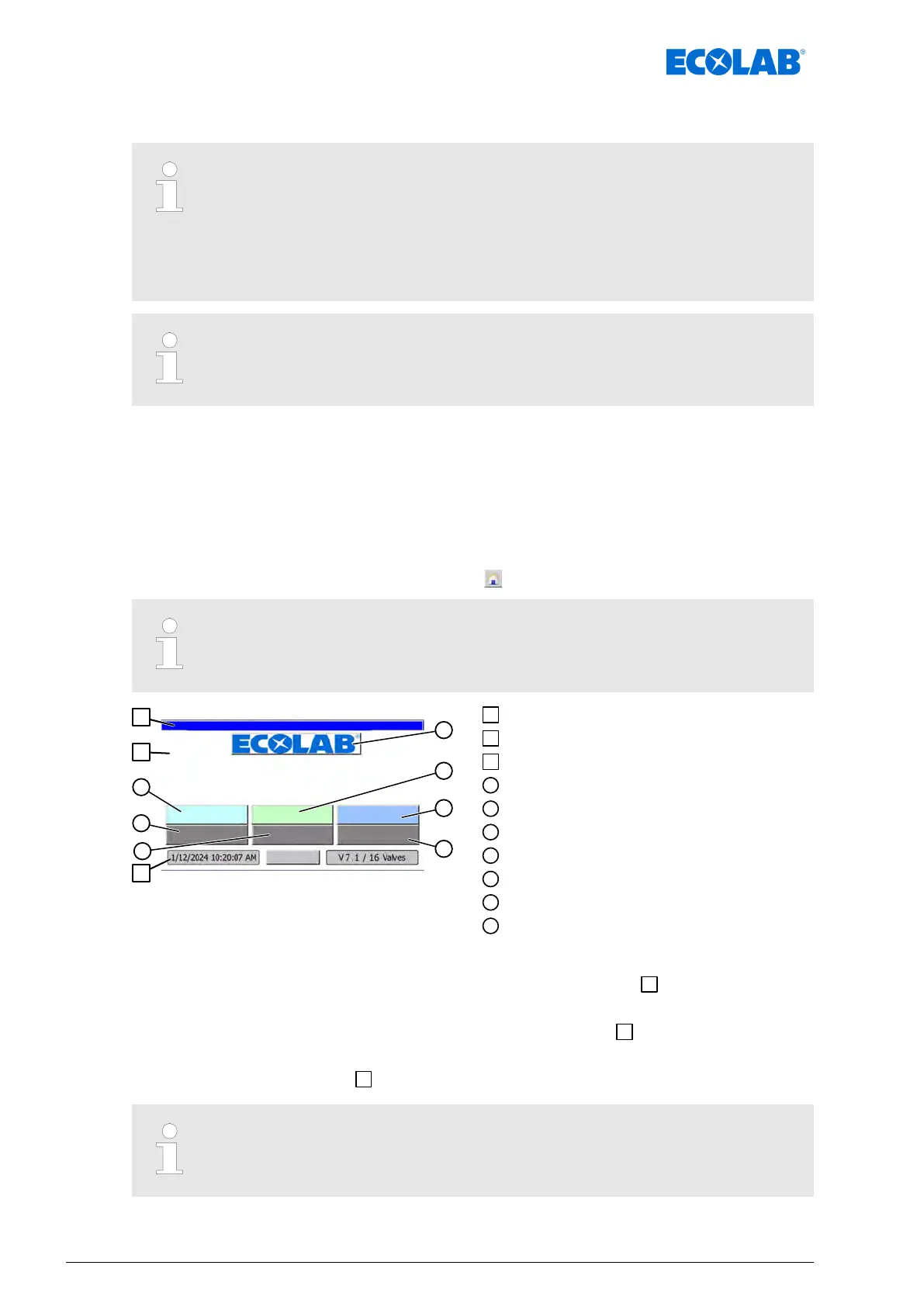

Abb. 11: Startbildschirm
A
Meldeleiste
B
Navigationsbereich
C
Fußleiste
1
Systemeinstellungen
2
Archive
3
Parameter Kreise
4
Parameter Allgemein
5
Statistik
6
Meldungen
7
Login / Logout
Der Bildschirm der Steuerung besteht im Wesentlichen aus folgenden Bereichen:
Meldeliste - zeigt Fehlermeldungen und aktive Events an
A
Navigationsbereich - Navigationschaltflächen öffnen Bildschirme zur Konfiguration,
Bedienung und Auswertung des Systems
B
Fußleiste - zeigt Datum, Uhrzeit und die Anzahl der im System konfigurierten
V
entile
C
Nach Drücken der Taste [LED-Test] werden alle am Schaltschrank verbauten
Leuchten getestet.
