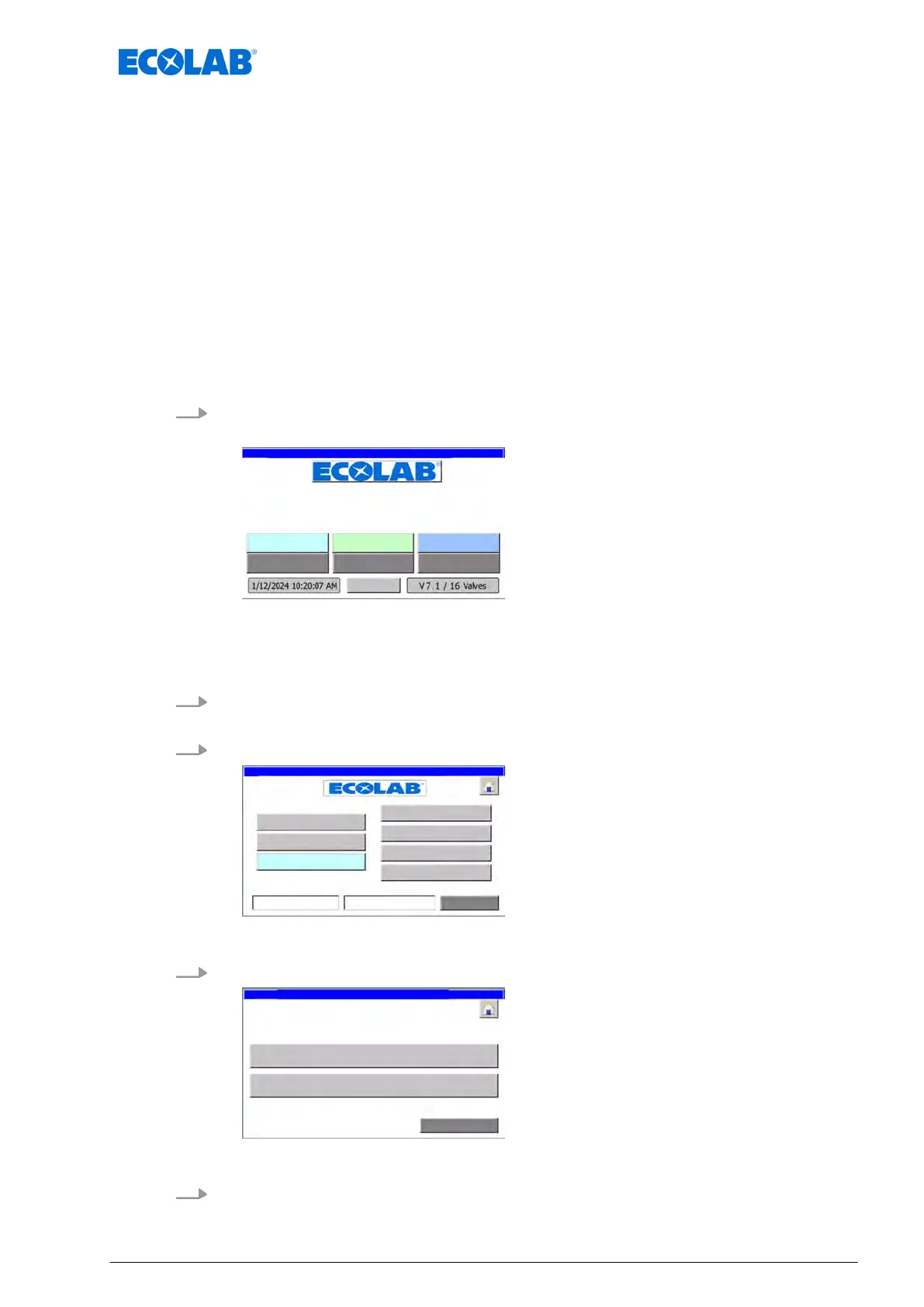

7.2.1 Ventilzuordnung durchführen
Personal:
n
Hersteller
n
Servicepersonal
Schutzausrüstung:
n
Schutzbrille
n
Schutzhandschuhe
n
Sicherheitsschuhe
Material:
n
Elektroschaltplan der Steuerung
Voraussetzungen:
n Lubo-DryExx
®
Dosierstation ist vollständig montiert.
n Die Steuerung ist gemäß den Betreibervorgaben angeschlossen.
n Betriebsmedien (Druckluft, Bandschmiermittel) sind angeschlossen und verfügbar
.
1. Hauptschalter am Steuerschrank auf „1
“ schalten.
ð
Der Systemstart wird ausgeführt und dauert ca. 1 min.
"DryExx Advanced-ETH"
ECOLAB Engineering
GmbH
Freigaben via Ethernet,
Ventile zugeordnet
Stat. ON/OFF
Archive
Param. Kreise
Parameter: Einheiten
Logout
Meldungen
LED-Test
Abb. 9: Startbildschirm
ð
Nach erfolgreichem Systemstart erscheint der „Startbildschirm
“ im Display des
Steuerschrankes.
2.
An der Lubo-DryExx
®
Dosierstation, den Druckluftregler für die Steuerluft der
Dosierpumpe auf ca. 3 - 3,5 bar einstellen.
3.
Auf das [ECOLAB
®
] Logo drücken.
Uhrzeit
Setup
Signale
Sprache/language
Passwort
Windows-Ebene
Installation
Version Panel: V7.1
Version Hardware: V4.1
Zurück
ð
Bildschirm „Systemeinstellungen
“ öffnet.
4. [Setup] drücken.
Setup:
Auswahl
Zurück
Setup Dosierstationen/Ventile
Setup Signalaustausch
ð
Bildschirm „Setup: Auswahl
“ öffnet.
5. Netzwerkeinstellungen prüfen.
