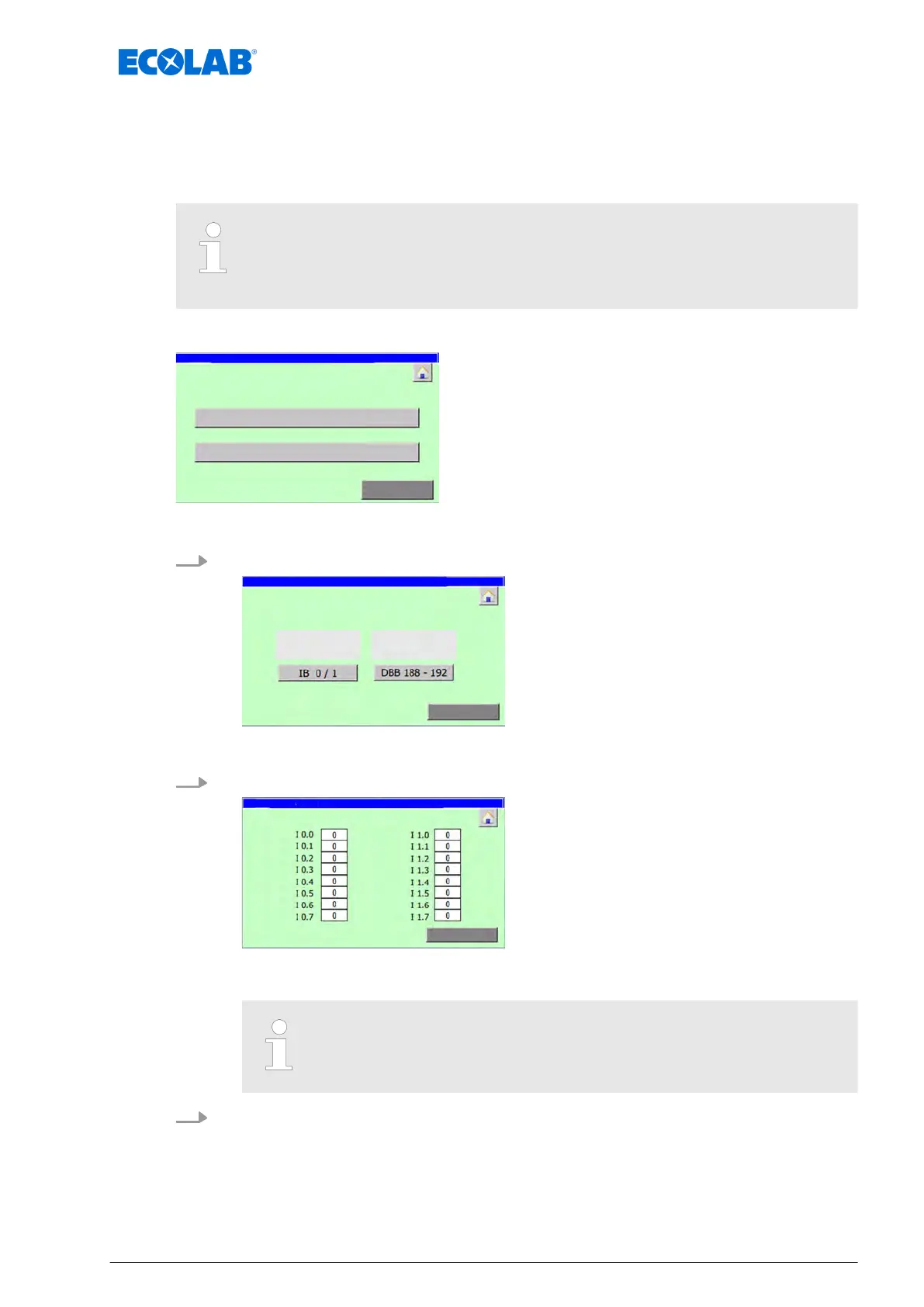

8.3.3.1 Digitale Eingänge prüfen
Im Menü „Systemeinstellungen è Signale è
digitale Eingänge “ können die
Eingangsbytes in die Steuerung während der Inbetriebnahme und Wartung beobachtet
werden.
Es wird zwischen folgenden Eingangssignalen unterschieden:
– an digitaler Eingangsschnittstelle angeschlossen (
Eingangsbytes integriert)
– via Ethernet übertragen (Eingangsbytes Ethernet)
Startpunkt: Bildschirm „man.Ansteuerung / Signalaustausch“
Zurück
man.Ansteuerung /
Signalaustausch
digitale Eingänge
digitale Ausgänge
Abb. 23: man.Ansteuerung / Signalaustausch
1. [digitale Eingänge
] drücken.
Zurück
Beobachtung digitale Eingänge /
Signalaustausch
Eingangsbytes
integriert
Eingangsbytes
Ethernet
ð
Bildschirm „Beobachtung digitale Eingänge / Signalaustausch
“ öffnet.
2. [ IB 0/1 ] drücken.
Zurück
digitale Eingänge EB 0 / 1
ð
Bildschirm „digitale Eingänge EB 0 / 1
“ öffnet und zeigt den Schaltzustand der
digitalen Eingänge an der Eingangsschnittstelle.
Bildschirm verlassen über [Zurück]
3. [DBB 188 - 192
] drücken.
