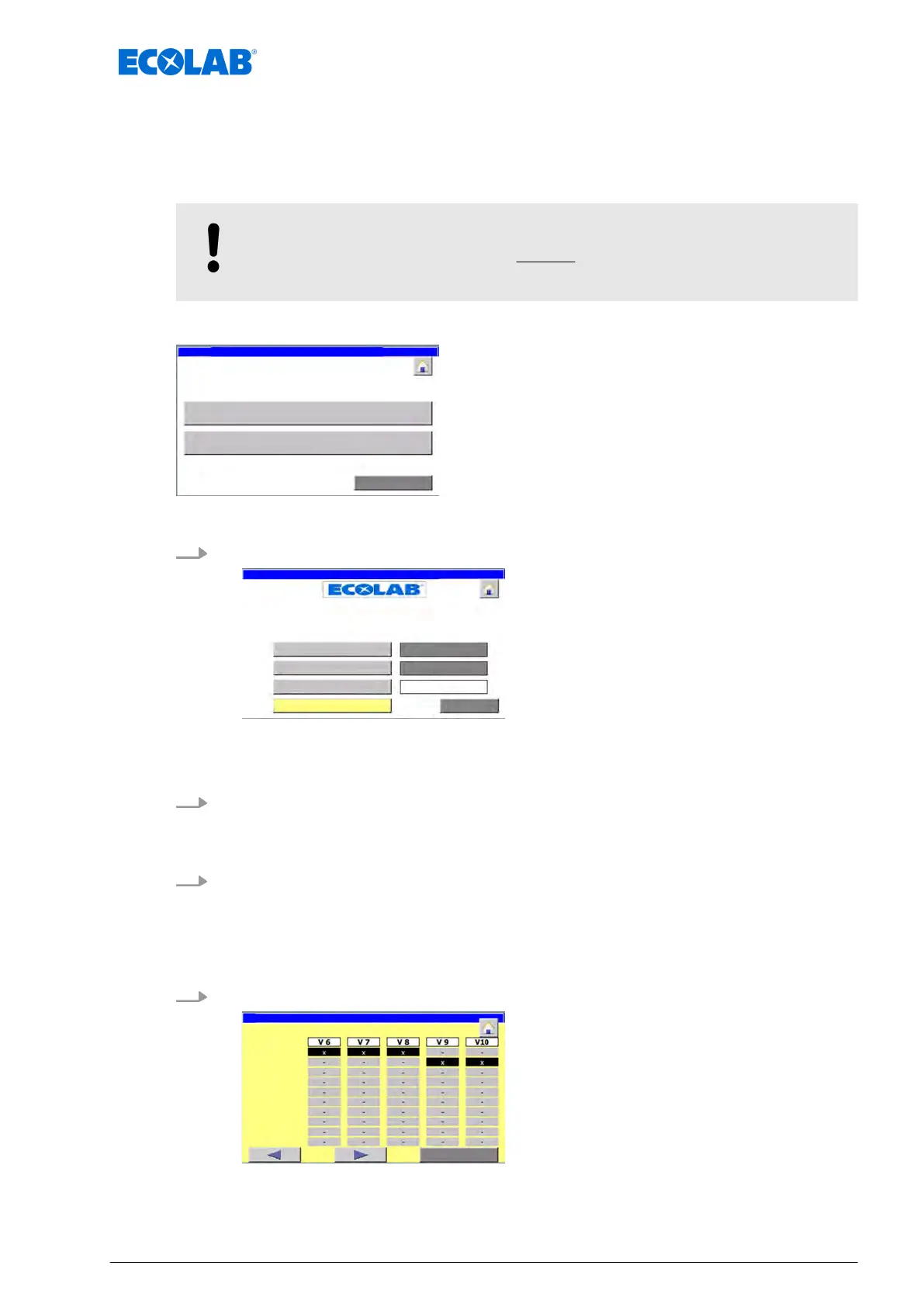

8.3.2.1 Dosierstation/Ventile zuordnen
Je nachdem wie viele Schmierkreise verwendet werden können die Ventile auf bis zu
10 Zonen/Bereiche (z.B. Füller 1 / Füller 2) aufgeteilt werden. Die Übersicht zeigt die
aktivierten V
entile [x].
HINWEIS!
Dosierstationen und V
entile dürfen
niemals mehreren Zonen/Bereichen
zugeordnet werden.
Startpunkt: Bildschirm „Setup: Auswahl
“
Setup:
Auswahl
Zurück
Setup Dosierstationen/Ventile
Setup Signalaustausch
Abb. 17: 4
1. [Setup Dosierstationen/V
entile] drücken.
Zurück
Versionsauswahl
Achtung, die Zuordnung muss zwingend
korrekt
vorgenommen werden,
sonst Systemfehler möglich!
Ventilart
DryExx "Advanced" 16V
DryExx "Advanced" 24V
Ventilzuordnung
Direkt wirkend
angewählt
abgewählt
Abb. 18: 5
ð
Bildschirm „V
ersionsauswahl“ öffnet.
2. [Ventilart] drücken und die V
entilart einstellen:
n „Direkt wirkend“ (= Standardeinstellung)
n „Differenzdruck wirkend
“
3. Anlagengröße einstellen:
n [DryExx "Advanced" 16V
], wenn ein DryExx-System mit bis zu 16 Ventilen
angesteuert wird.
n [DryExx "Advanced" 24V], wenn ein DryExx-System mit bis zu 24 Ventilen
angesteuert wird.
4. [V
entilzuordnung] drücken.
Ventilzuordnung: V6 - V10
Bereich 1:
Bereich 2:
Bereich 3:
Bereich 4:
Bereich 5:
Bereich 6:
Bereich 7:
Bereich 8:
Bereich 9:
Bereich
10
Zurück
ð
Bildschirm „V
entilzuordnung: V1 - V5“ öffnet.
