GE H
EALTHCARE
D
IRECTION
GA091568, R
EVISION
5 VIVID E9 S
ERVICE
M
ANUAL
5 - 20 Section 5-4 - Top Console with LCD monitor and Operator Panel
5-4-1-5 Top Console block diagram

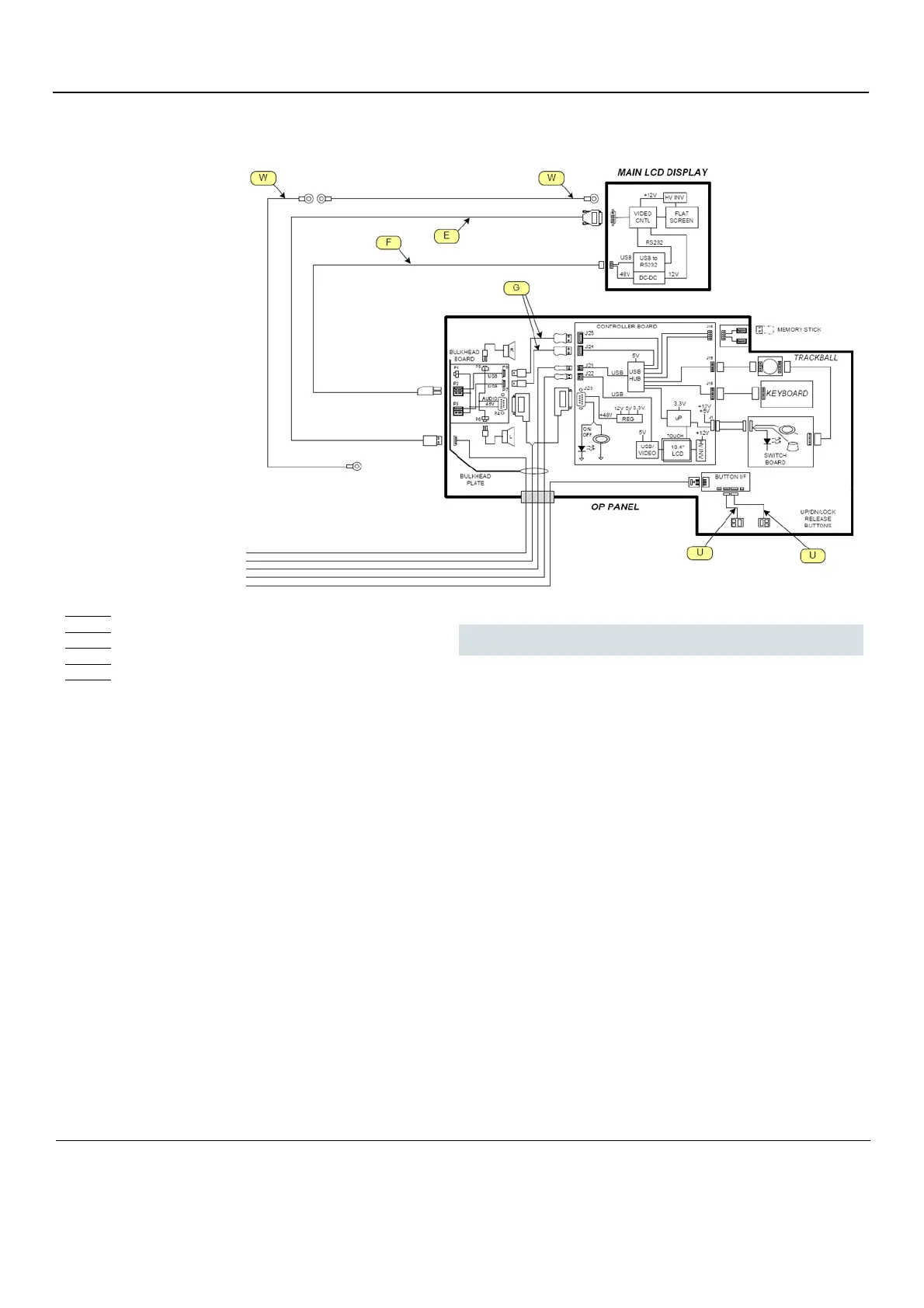

Figure 5-9 Top Console block diagram
MAIN CABLE
TO/FROM MAIN CONSOLE
MAIN CABLE
DVI VIDEO
48V POWER/AUDIO
USB FOR OP PANEL
USB FOR VIDEO ON TOUCH PANEL
UP/DOWN/BRAKE/RELEASE SWITCHES
Cable List:
Cable Part Number Description
E
5256600 VIDEO (HDMI-DVI) CABLE - LCD
F
5196890 POWER/USB CABLE - LCD
G
5248610 USB OP PANEL TO BULKHEAD (2x used)
U
GA200311 UP/DOWN BUTTONS (2x used)
W
5196592 Safety Ground Wire LCD Arm (2x used)
