ELEKTROANSCHLÜSSE
ACHTUNG: Für den Anschluss des Dreiphasen-Eingangs ist ein 4-adriges Verteilungssystem
erforderlich.
Der CPS ist an eine Versorgungsleitung mit drei Phasen + Nullleiter + PE (Erdschutz) des Typs TT, TN oder
IT anzuschließen; es ist daher erforderlich, die Rotation der Phasen zu beachten.
Es stehen TRANSFORMER BOXEN zur Verfügung (auf Wunsch), um 3-Draht-Verteileranlagen auf 4-Draht
umzustellen.

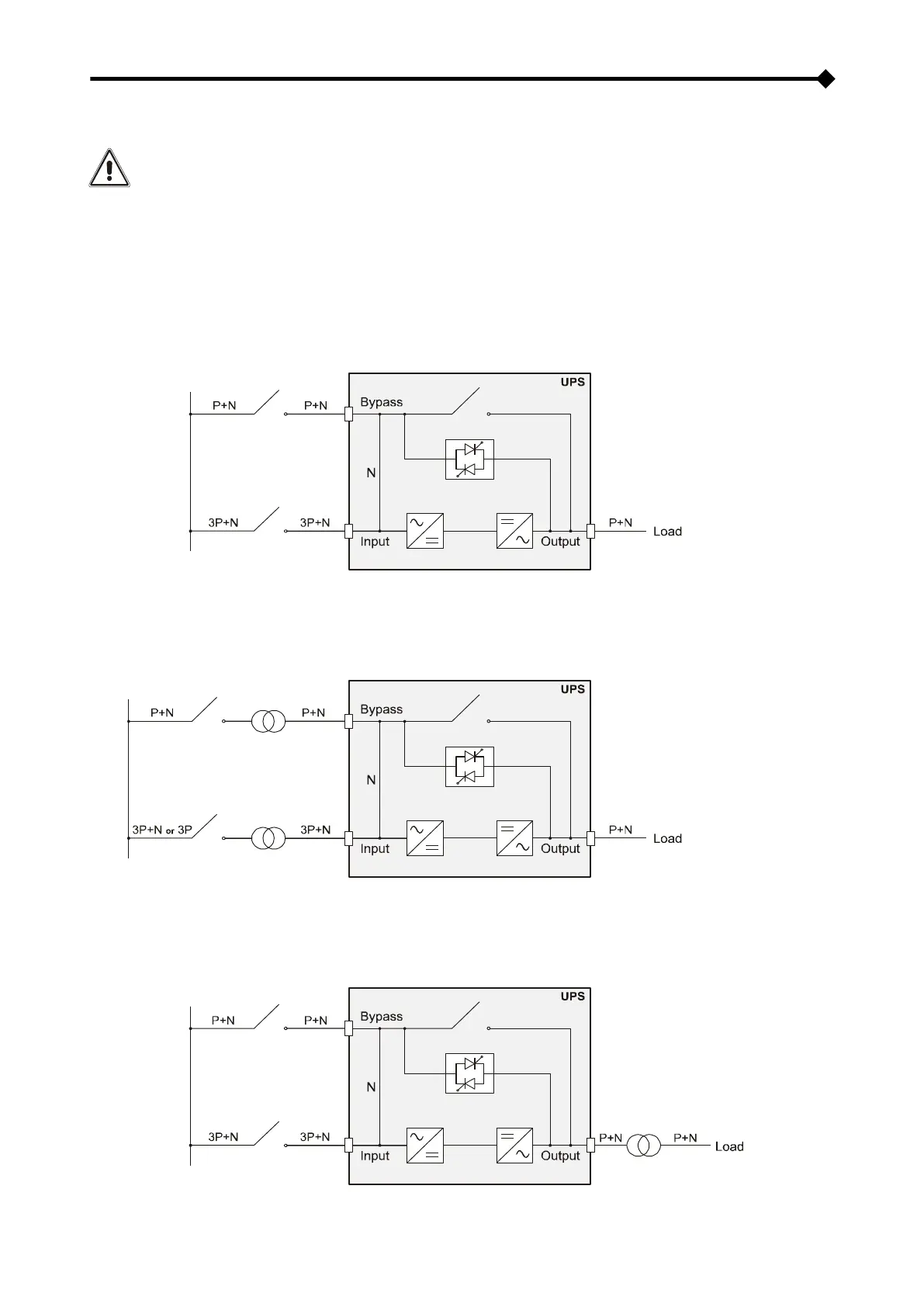

SCHEMA DER ANSCHLÜSSE AN DIE ELEKTRIK
ANMERKUNG: Bei einem Einphasen-Anschluss an die Eingangsleitung müssen bei den folgenden Plänen 3P+N als
P+N angesehen werden.
CPS ohne Veränderung der Nulldrehzahl und mit getrenntem Bypass- Eingang
CPS mit galvanischer Eingangs-Isolation und mit getrenntem Bypass- Eingang
CPS mit galvanischer Ausgangs-Isolation und mit getrenntem Bypass- Eingang
