- 41 -
PORTE DI COMUNICAZIONE
Il CPS è fornito (vedi “Viste CPS”) delle seguenti porte di comunicazione:
➢ Porta seriale, disponibile con connettore RS232 e connettore USB.
NOTA: l’utilizzo di un connettore esclude automaticamente l’altro.
➢ Slot di espansione per schede di interfaccia aggiuntive COMMUNICATION SLOT
➢ Slot di espansione per schede relè di potenza (vedi capitolo “Scheda MultiCOM 392”)

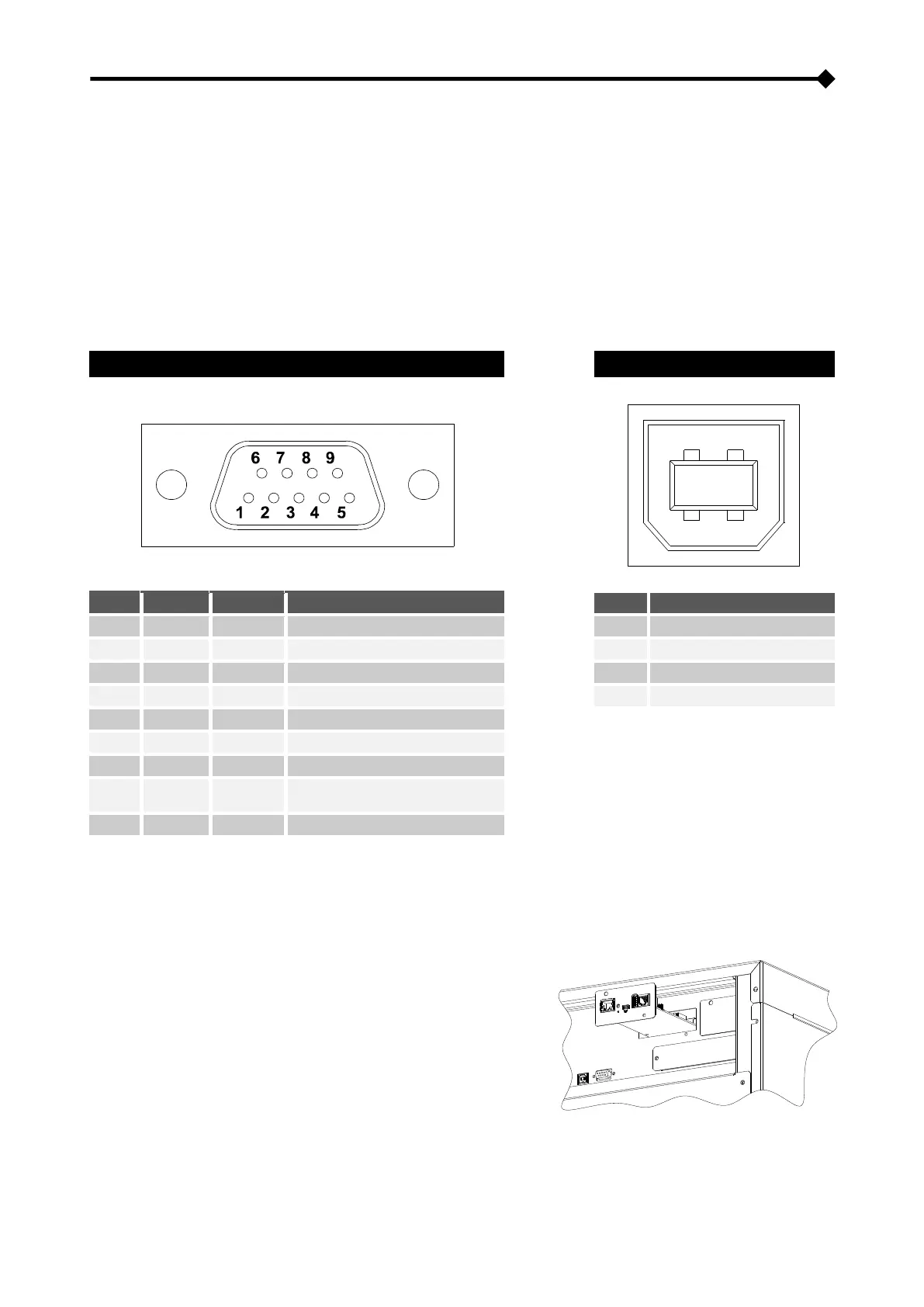

CONNETTORI RS232 E USB
CONNETTORE RS232
CONNETTORE USB
1 2
34
PIN #
NOME
TIPO
SEGNALE
PIN #
SEGNALE
1
IN
1
VBUS
2
TX
OUT
TX linea seriale
2
D-
3
RX
IN
RX linea seriale
3
D+
4
4
GND
5
GND
POWER
6
OUT
7
8
+15V
POWER
Alimentazione isolata
15V±5% 80mA max
9
WKATX
OUT
Risveglia alimentatore ATX
COMMUNICATION SLOT
il CPS è fornito di due slot di espansione per schede di
comunicazione accessorie che consentono all’apparecchiatura di
dialogare utilizzando i principali standard di comunicazione.
Alcuni esempi:
➢ Seconda porta RS232
➢ Duplicatore di seriale
➢ Agente di rete Ethernet con protocollo TCP/IP, HTTP e
SNMP
➢ Porta RS232 + RS485 con protocollo JBUS / MODBUS
Per maggiori informazioni sugli accessori disponibili consultare il
sito web.
