Gtec SATURN - Vue Panneau de Commande

- 182 -

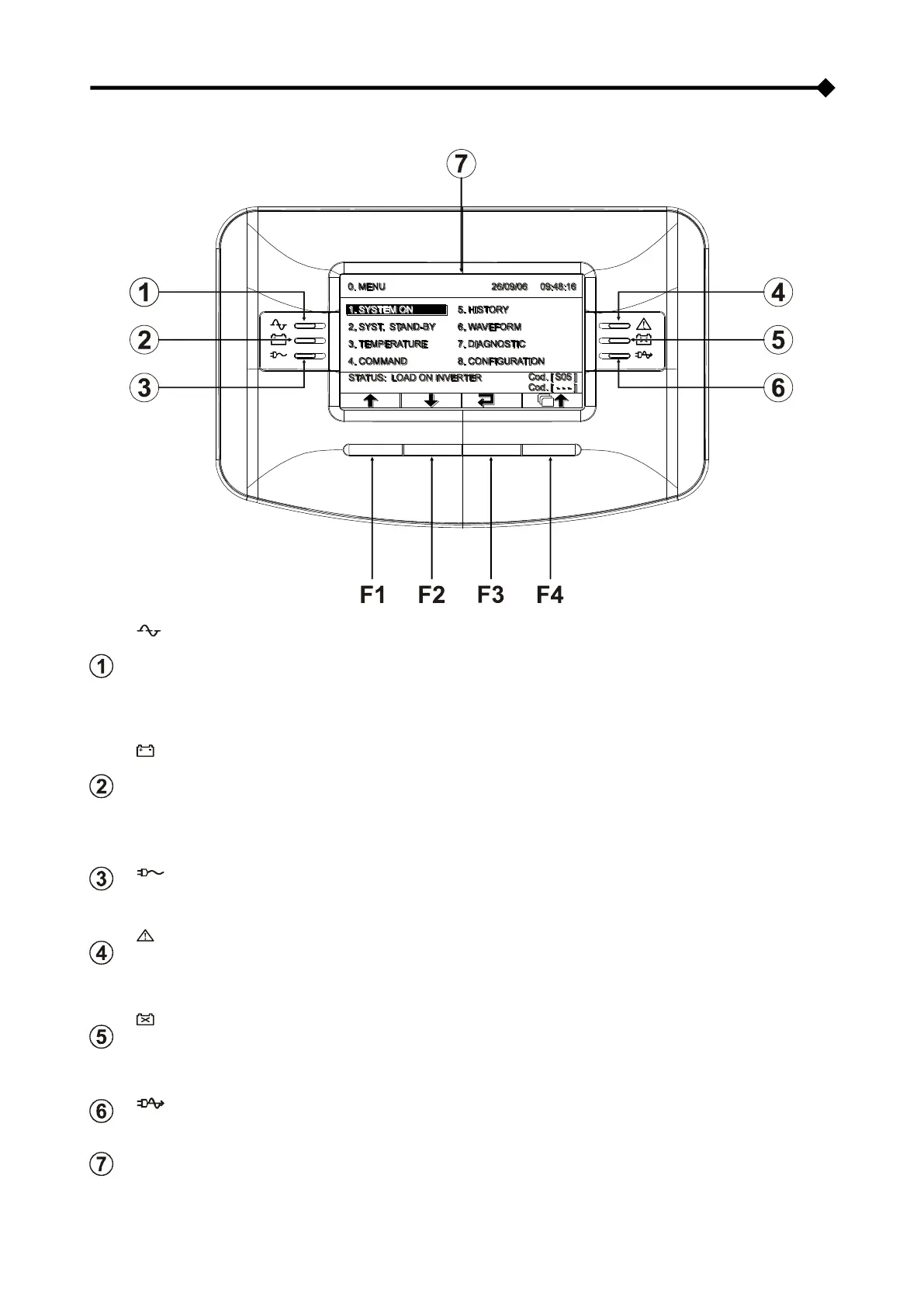

VUE PANNEAU DE COMMANDE
LED Fonctionnement avec réseau
• Allumée fixe: fonctionnement avec réseau avec bonne ligne bypass et CPS synchronisé
• Clignotante: fonctionnement avec réseau avec ligne bypass pas bonne ou désactivée et/ou CPS non
synchronisé
• Clignotante en Stand-by: fonction de redémarrage programmé activée et présence de réseau
LED Fonctionnement avec batterie
• Allumée fixe: fonctionnement avec batterie
• Clignotante: fonctionnement avec batterie avec pré-alarme de fin de charge ou extinction (shutdown)
imminente
• Clignotante en Stand-by: fonction de redémarrage programmé activée et absence de réseau
LED charge sur bypass
• Allumée fixe: charge alimentée avec ligne bypass
LED stand-by / alarme
• Allumée fixe: présence alarme
• Clignotante: état de Stand-by
LED batteries à remplacer
• Allumée fixe: batteries à remplacer
• Clignotante: alarme batteries surchargées
LED modalité ECO
• Allumée fixe: configuration modalité ECO activée
Ecran graphique
F1, F2, F3, F4 = TOUCHES DE FONCTION. La fonction de chaque touche est indiquée dans la partie inférieure de
l’écran et varie en fonction du menu.
