ANSCHLÜSSE EINGANG CPS BEI EINPHASENBETRIEB
Als erstes muss der Schutzleiter (Erdleiter) an die mit PE gekennzeichnete Klemme angeschlossen
werden. Die CPS muss mit Erdung betrieben werden.

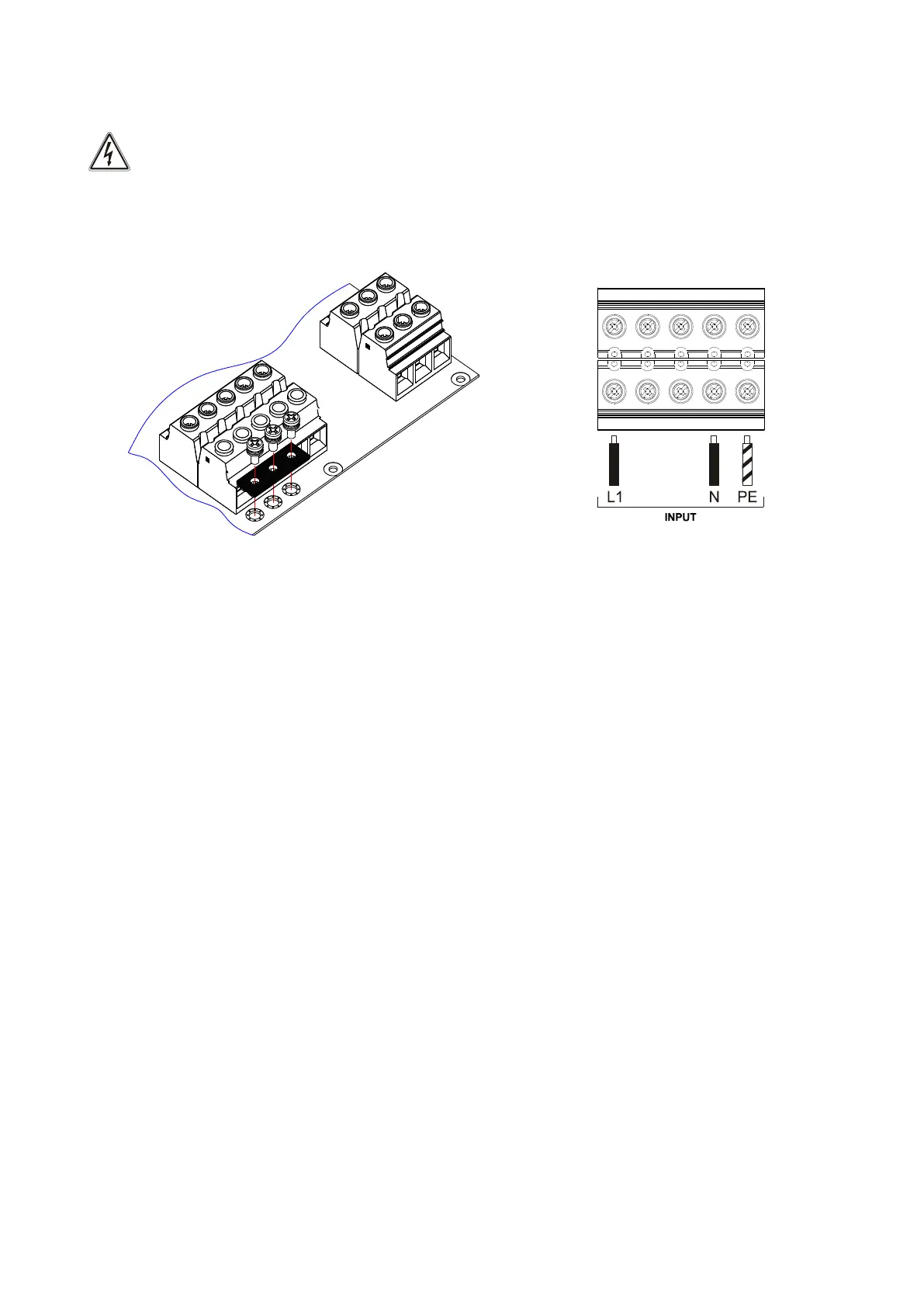

Die Überbrückung an den drei Buchsen am Eingang anbringen (siehe "Ansichten Anschlüsse CPS", Punkt 21). Für
die Überbrückung die Überbrückungsleiste und die drei Schrauben aus dem Zubehörkasten verwenden und wie in der
Abbildung unten links gezeigt anbringen. Anschließend wie in der Abbildung unten rechts gezeigt das Phasenkabel an
L1 anschließen.
Anmerkung: Die Anschlüsse an die anderen Klemmen der CPS sind die gleichen, wie in den vorstehenden Sätzen
angegeben.
