AFFICHEUR GRAPHIQUE

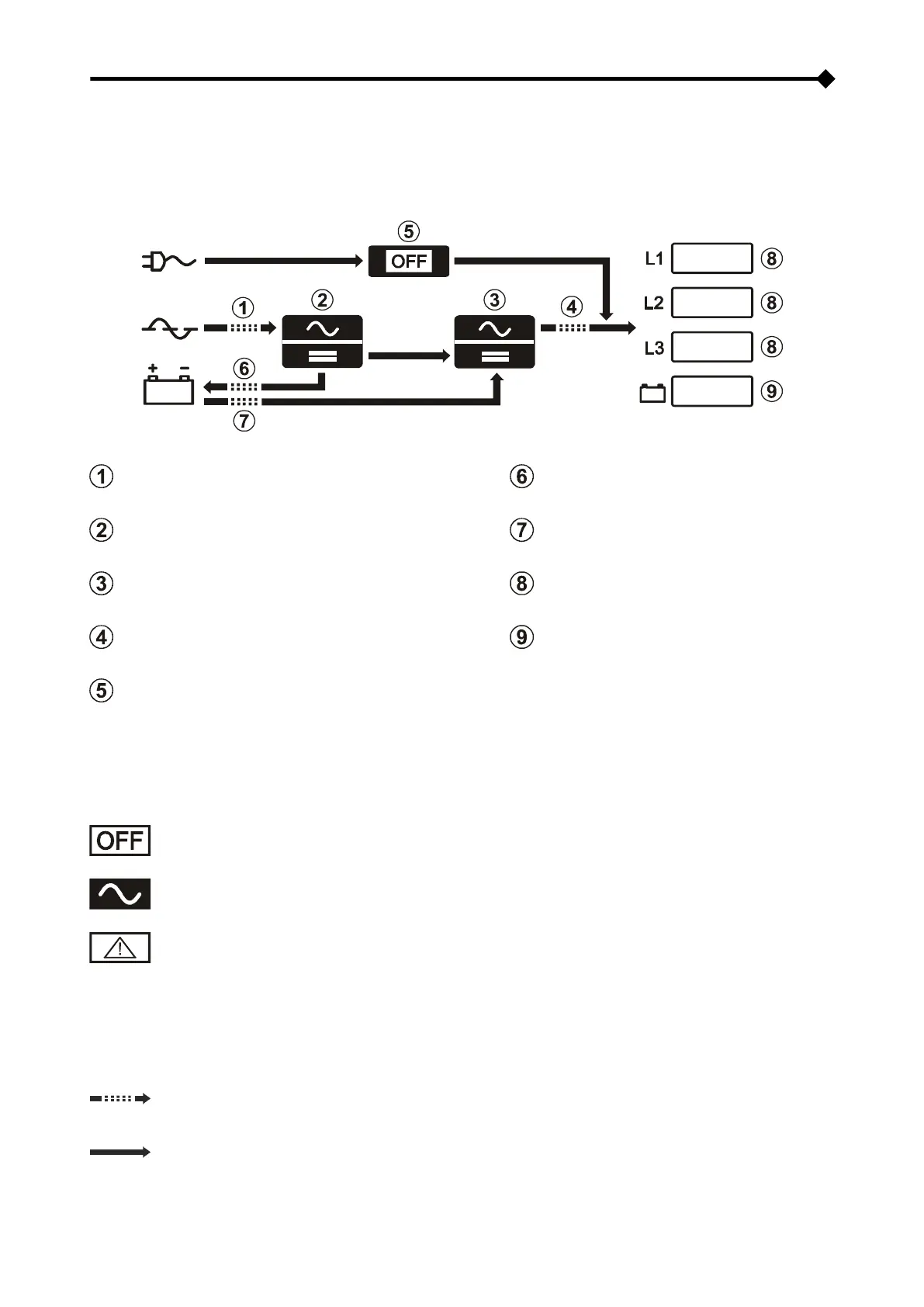

Au centre du panneau de contrôle se trouve un grand écran graphique qui permet d’avoir toujours au premier plan et en
temps réel un panorama détaillé de l’état de le CPS. La première page signale de manière schématique les états de
fonctionnement de le CPS:
Input Line/Ligne d’entrée
Battery Charger Line/Ligne du chargeur de
batterie
PFC Converter/Convertisseur
Battery Line/Ligne batterie
Inverter Output Line/Entrée sortie
convertisseur
% Battery Charge/ % Charge batterie
Automatic Static Bypass/By-pass statique
automatique
Le schéma montre l’état des trois modules logiques de puissance (PFC Converter, Inverter, Automatic Static Bypass).
Chaque module peut présenter l’un des états suivants:
Module allumé en fonctionnement normal
Module en alarme ou en blocage
Les symboles suivants représentent en revanche le flux d’énergie depuis et vers les batteries (décharge/charge) et l’état
des contacts d’entrée et du convertisseur:
Module allumé en fonctionnement normal
