RACCORDEMENTS ELECTRIQUES
ATTENTION : un système d distribution triphasée à 4 fils est requis pour le raccordement triphasé
d’entrée.
Le CPS devra être branché à une ligne d’alimentation triphasée + neutre + PE (terre de protection), de type
TT, TN ou IT; il est donc nécessaire de respecter la rotation des phases.
Des PACK TRANSFORMATEURS sont disponibles (en option, pour convertir les systèmes de distribution de
3 à 4 fils.
SCHEMAS DE CONNEXION A L’INSTALLATION ELECTRIQUE
NOTE : pour les schémas suivants en cas de raccordements monophasés sur la ligne d’entrée à la place de 3P+N il faut
considérer P+N.

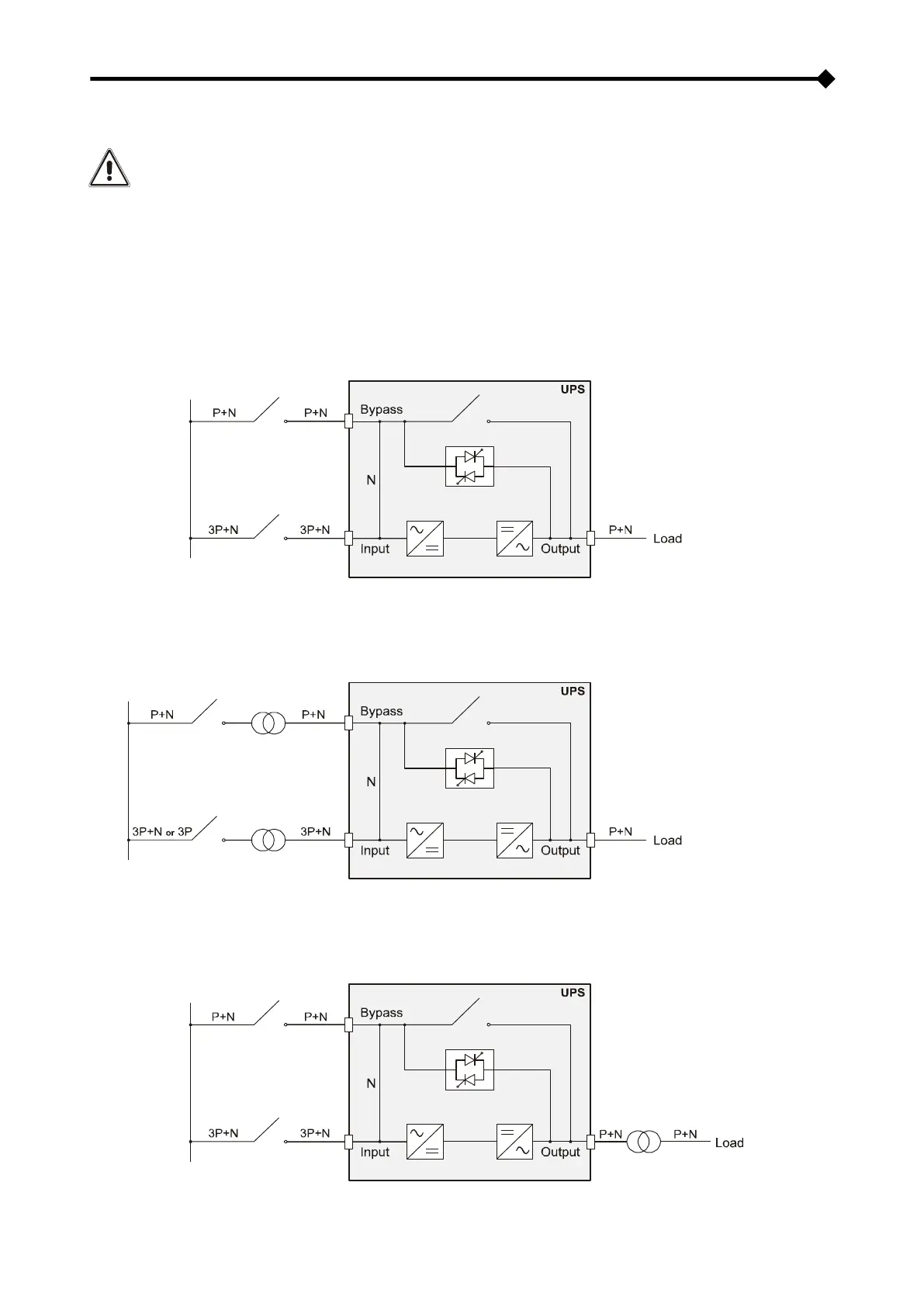

CPS sans variation de régime de neutre et avec entrée by-pass séparé
CPS avec isolement galvanique d’entrée et avec entrée by-pass séparé
CPS avec isolement galvanique de sortie et avec entrée by-pass séparé
