KOMMUNIKATIONSANSCHLUSS
Die CPS ist mit folgenden Computer-Schnittstellen ausgestattet (siehe "Ansichten CPS"):
➢ Serieller Port, lieferbar mit RS232-Stecker und USB-Stecker.
ANMERKUNG: die Benützung eines Steckers schließt automatisch die Benützung des andern aus.
➢ Erweiterungssteckplatz für zusätzliche Schnittstellenkarten COMMUNICATION SLOT
➢ Erweiterungssteckplatz für Leistungsrelais-Platinen (siehe Kapitel "Platine MultiCOM-392")

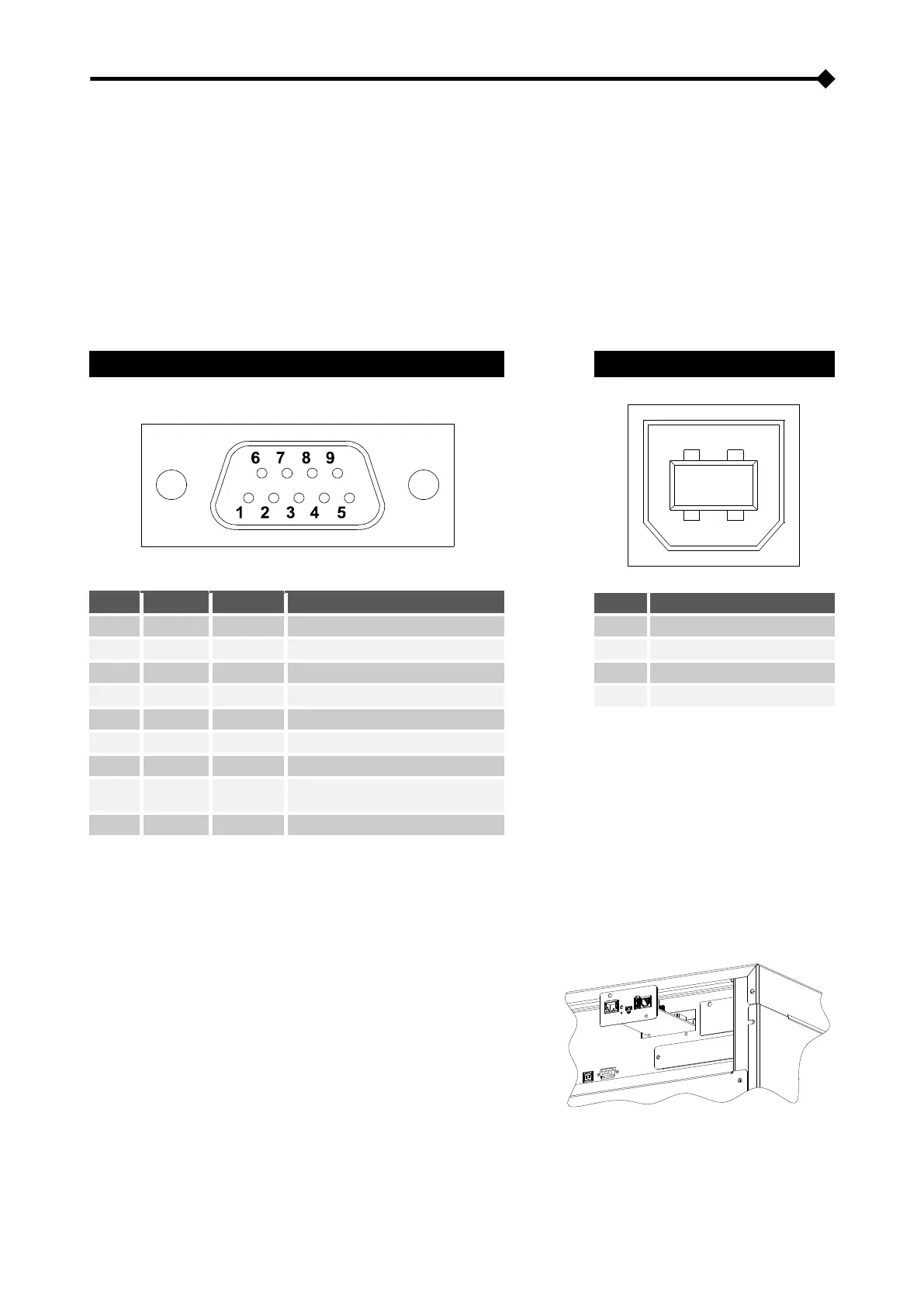

RS232- STECKER UND USB-STECKER
RS232-STECKER
USB-STECKER
1 2
34
PIN #
NAME
TYP
SIGNAL
PIN #
SIGNAL
1
IN
1
VBUS
2
TX
OUT
TX serielle Leitung
2
D-
3
RX
IN
RX serielle Leitung
3
D+
4
4
GND
5
GND
POWER
6
OUT
7
8
+15V
POWER
Isolierte Stromversorgung
15V±5% 80 mA max.
9
WKATX
OUT
Neuaktivierung ATX-Netzgerät
COMMUNICATION SLOT
Die CPS ist mit zwei Erweiterungssteckplätzen für zusätzliche
Kommunikationskarten ausgestattet, die den Datenaustausch des
Geräts unter Verwendung der wichtigsten Kommunikationsstandards
ermöglichen.
Einige Beispiele:
➢ Zweiter RS232-Anschluss
➢ Serieller Duplizierer
➢ Ethernet-Netz-Agent mit TCP/IP-, HTTP- und SNMP-Protokoll
➢ RS232- + RS485-Anschluss mit JBUS- / MODBUS-Protokoll
Für weitere Informationen über das lieferbare Zubehör bitte die Website
konsultieren.
