Gtec SATURN - Salidas; Entradas; Cableado Multi Com

- 271 -
SALIDAS
A cada una de las ocho salidas (OUT1 – OUT8) se puede asociar un evento, como un estado de funcionamiento, un
mando EOS o una condición de alarma del CPS. Además, es posible configurar la lógica de funcionamiento del relé y
programar un retardo de señalización del evento.
Las salidas se pueden configurar mediante el software de configuración del CPS (ver “Configuración”).
Para saber qué eventos se pueden asociar a las salidas, ver el software de configuración del CPS.
Valores máximos para cada
salida
Corriente máxima
1 A
Tensión AC máxima
25 V
ac
Tensión DC máxima
30 V
dc
ENTRADAS
NOMBRE
DESCRIPCIÓN
IN1 (INPUT #1)
REMOTE ON: Si el contacto se cierra durante al menos 3 segundos, el CPS se enciende.
IN2 (INPUT #2)
REMOTE OFF: Si el contacto se cierra, el CPS se apaga al instante.
IN3 (INPUT #3)
ENTRADA CONFIGURABLE: utilizar el software de configuración del CPS para seleccionar la
función a asociar a IN3 (función predeterminada: REMOTE BY-PASS)
SWMB
Contacto auxiliar de by-pass manual (para la gestión de un contacto auxiliar de un by-pass
remoto).
El contacto auxiliar debe ser de tipo anticipado, normalmente abierto.
La conmutación se produce independientemente del estado de la línea de by-pass y de la
sincronización de salida inverter/by-pass.

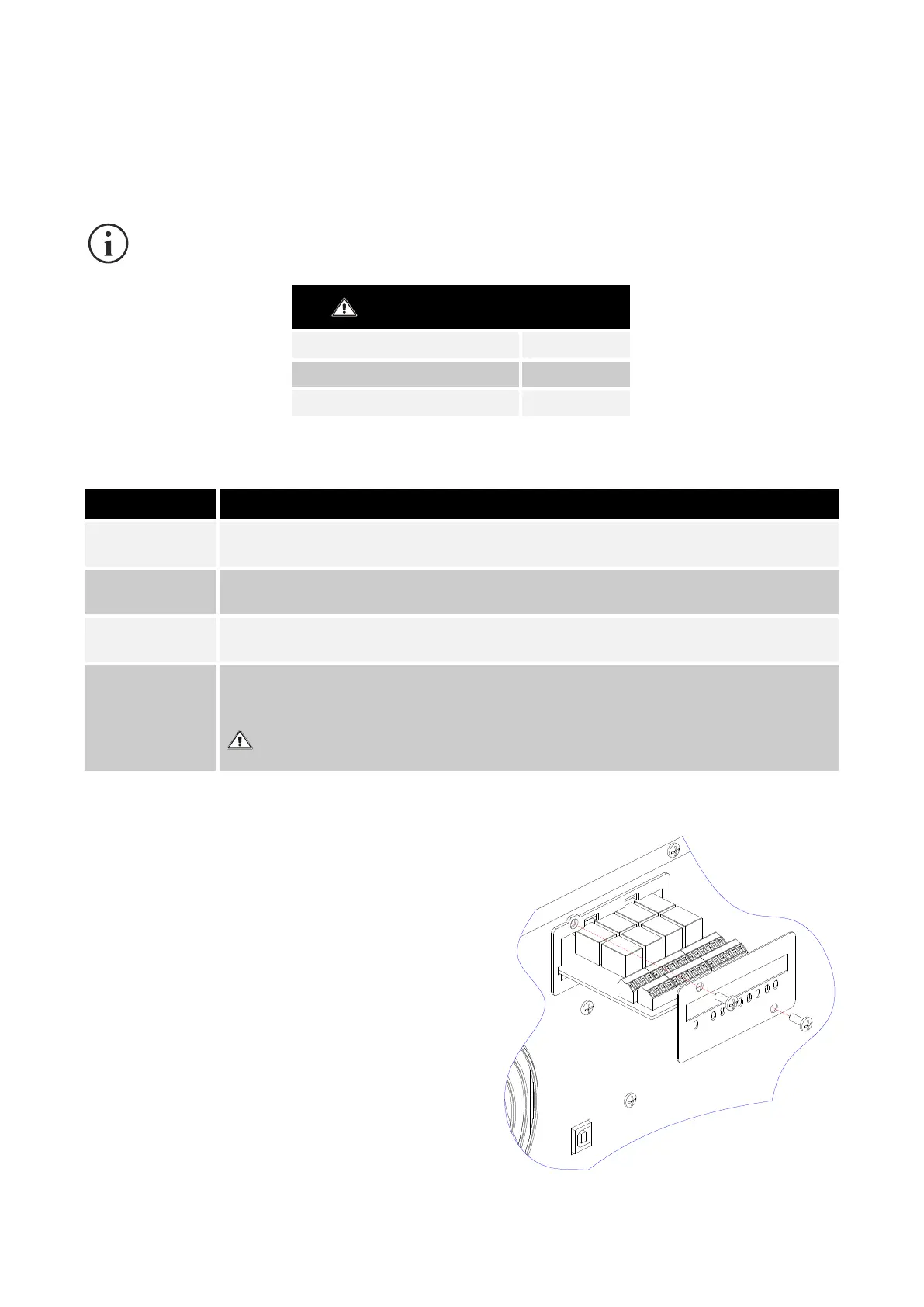

CABLEADO MULTICOM 392
▪ Abrir la tapa de la ranura quitando los dos tornillos
de fijación y extraer la tarjeta.
▪ Cablear adecuadamente MultiCOM 392.
▪ Introducir nuevamente MultiCOM 392 en la ranura.
▪ Fijar la tapa.
