- 188 -
CONTROLE PRELIMINAIRE DU CONTENU
Après l’ouverture de l’emballage, vérifier son contenu.
PACK BATTERIES (en option)
Glissières en tôle, document de garantie, manuel de
l’utilisateur, câble de connexion série, 4 fusibles de
batterie (à insérer dans les porte-fusibles
"SWBATT"), Clé porte avant, Barre de court-circuit
(avec 3 vis de fixation)
Glissières en tôle, document de garantie, 4 fusibles de
batterie (à insérer dans les porte-fusibles "SWBATT"),
Clé porte avant
POSITIONNEMENT DE LE CPS ET DU PACK BATTERIES
Lors du positionnement il faudra tenir compte des aspects suivants :
▪ les roues doivent être exclusivement utilisées pour ajuster le positionnement de le CPS, et donc pour de petits
déplacements ;
▪ les parties en plastique et la porte ne doivent pas servir de points d’appui ou de prise ;
▪ devant l’appareil il faudra garantir un espace suffisant pour permettre d’effectuer les opérations de mise en
marche/arrêt et les éventuelles opérations de maintenance ( 1,5 m ) ;
▪ la partie arrière de le CPS doit se trouver à 30 cm minimum du mur pour que l’air insufflé par les ventilateurs
d’aération circule librement ;
▪ aucun objet de devra être posé sur le haut de le CPS.
Une fois que le CPS est positionné, bloquer l’appareil au moyen du pied de blocage prévu à cet effet (voir "Vues de face
CPS" point 8) situé sous les bornes de connexion.

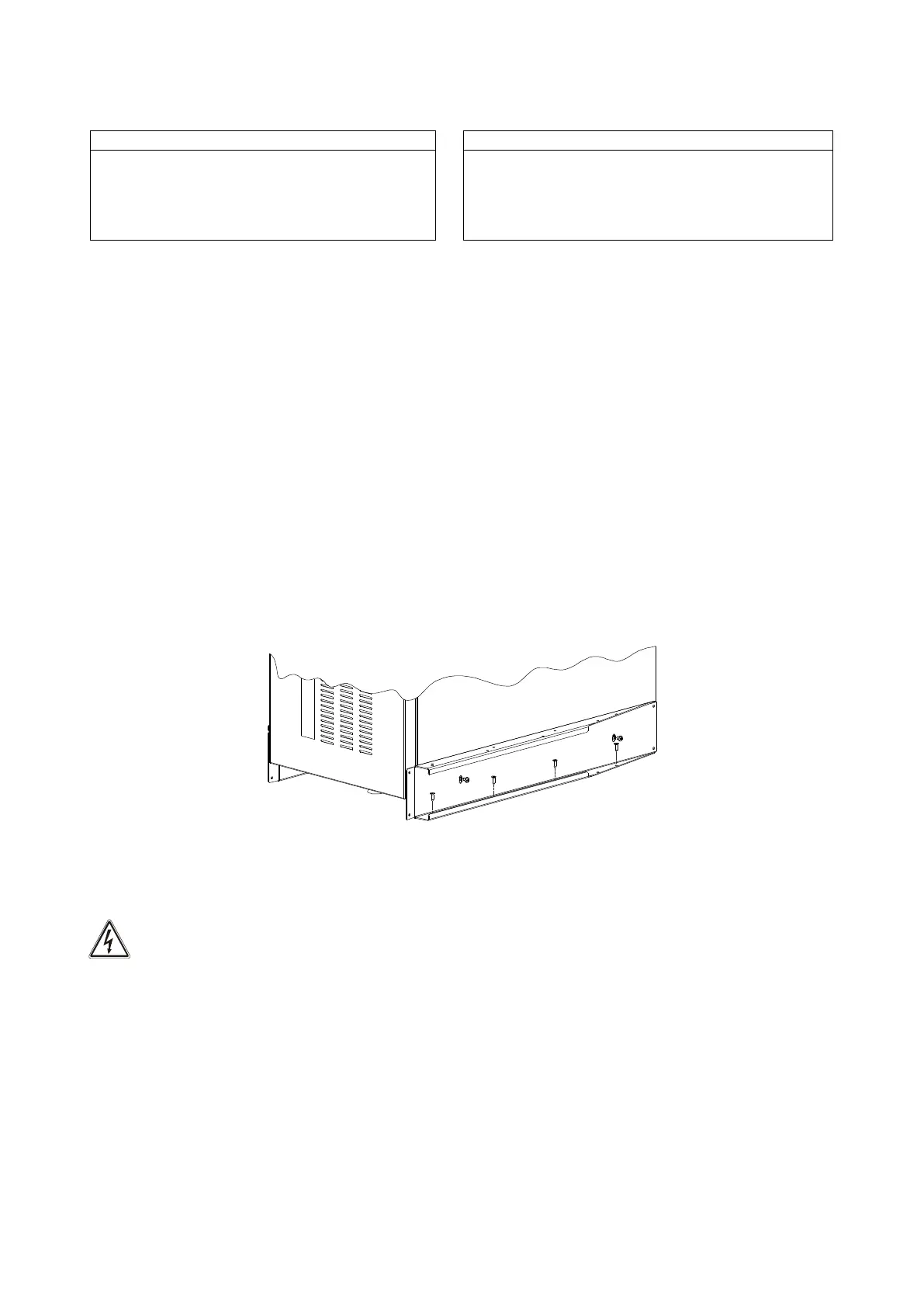

Dans les zones sismiques ou sur des systèmes mobiles il est possible de réutiliser les étriers de fixation à la palette
(toboggans) pour ancrer le CPS au sol (voir figure suivante). Dans des conditions normales, les étriers ne sont pas
nécessaires.
OPERATIONS POUR L’ACCES AUX BORNES DE LE CPS / PACK BATTERIES
Les opérations suivantes ne doivent être exécutées que lorsque le CPS est débranché du réseau
d’alimentation, arrêté et que tous les interrupteurs et les porte-fusibles de l’appareil sont ouverts.
Suivre les instructions suivantes pour ouvrir le CPS :
▪ ouvrir la porte
▪ enlever le panneau couvre-bornes qui couvre les interrupteurs (voir "Vues CPS" point 7)
Une fois que les opérations d'installation à l’intérieur de l’appareil sont terminées, remettre le panneau couvre-bornes et
refermer la porte.
