- 19 -
DISPOSITIVO ANTI INVERSIONE DI BATTERIA
Nel caso in cui le batterie vengano connesse ai morsetti di batteria con polarità invertita, questo dispositivo proteggerà il
CPS sezionando le connessioni di batteria.
PROTEZIONE DALLA SCARICA COMPLETA
Per proteggere le batterie ed il dispositivo stesso, il CPS è dotato di
protezione contro la scarica completa delle batterie, come richiesto
dalla normativa 50171.
In caso di intervento della protezione, al ritorno della normale
alimentazione il CPS riavvierà la carica delle batterie
automaticamente.

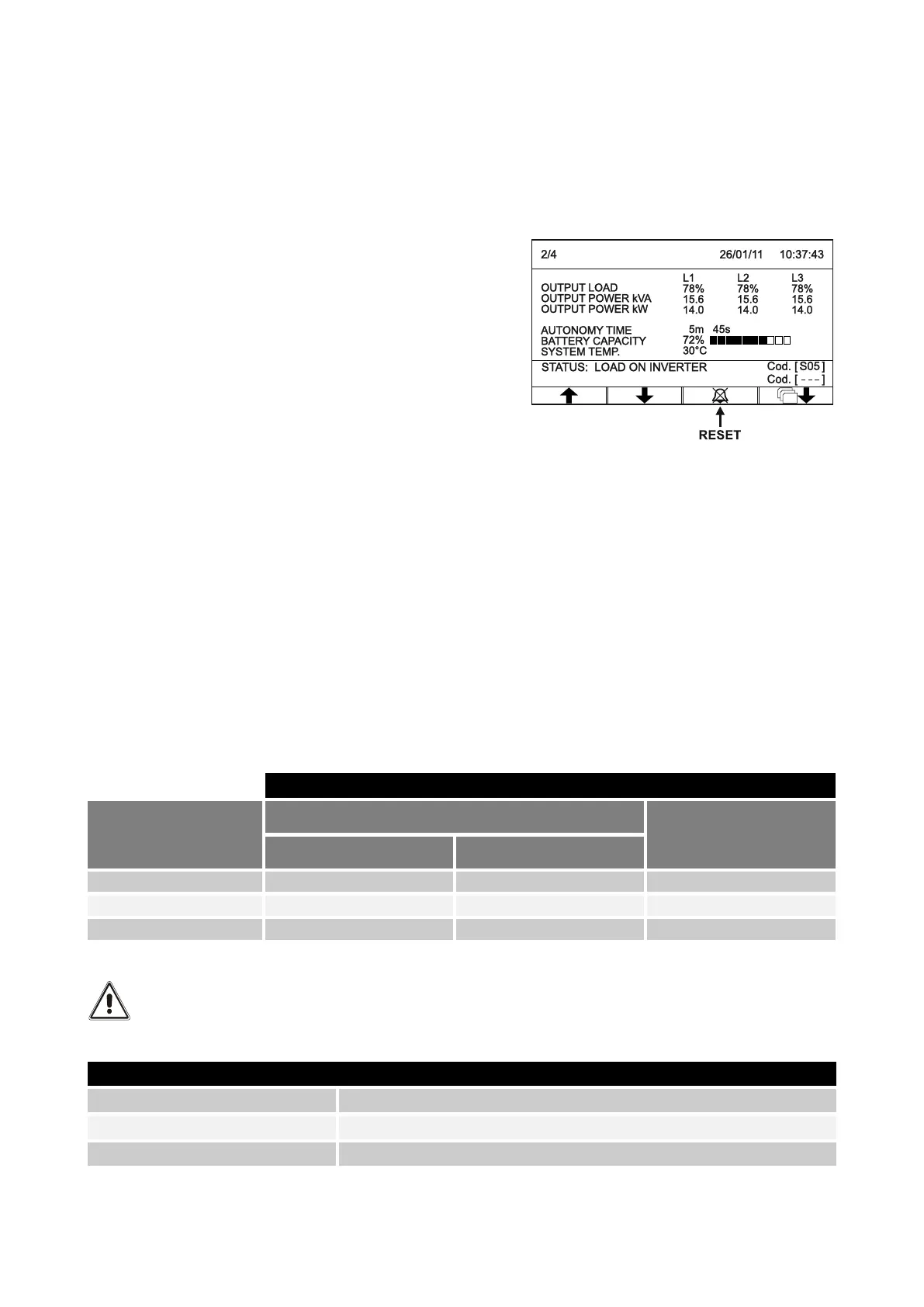

Il controllo della protezione dalla scarica completa deve comunque
essere ripristinato manualmente; per questo il display mostrerà
chiaramente un allarme riferito alla protezione. Tale allarme
scomparirà solo ad avvenuto ripristino manuale della protezione
mediante la pressione del pulsante di Reset (vedi figura a lato).
BATTERY LOW
Durante il funzionamento da batteria, quando l’autonomia si riduce ad un tempo stimato di circa 10 min. prima
dell’intervento della protezione contro la scarica completa, il CPS emette una segnalazione acustica per avvisare
l’imminente stacco del carico (circa 10 min. dall’avvenuta segnalazione).
DISPOSITIVI DI PROTEZIONE ESTERNI
MAGNETOTERMICO
Nel gruppo di continuità sono previsti, come illustrato precedentemente, dispositivi di protezione sia per guasti all’uscita
che per guasti al suo interno.
Per la predisposizione della linea di alimentazione installare a monte del CPS un interruttore magnetotermico con curva
di intervento C seguendo quanto indicato nella tabella sottostante:
Protezioni esterne automatiche
Ingresso bypass separato
(P+N)
Se il dispositivo di protezione a monte del CPS interrompe il conduttore di neutro deve anche interrompere
contemporaneamente tutti i conduttori di fase (interruttore quadripolare).
Protezioni di uscita (valori consigliati per la selettività)
Interruttori normali (Curva C)
Fusibili ultrarapidi (GF)
