SECTION DES CABLES
Il est conseillé de faire passer les câbles d’ENTREE/SORTIE et de BATTERIE sous le CPS.
Pour le dimensionnement de la section minimum des câbles d’entrée et de sortie, faire référence au tableau suivant :
Section des câbles (mm²) *
ENTRÉE
réseau / by-pass séparé
SORTIE
BATTERIE** (en option)
kVA
PE
L1
L2/L3
N
PE
L
N
PE
+/-
N
6
10
10
2.5
10
10
10
10
4
4
4
10
16
16
4
16
16
16
16
6
6
6
15
25
25
10
25
25
25
25
10
10
10
* Les sections reportées dans le tableau se réfèrent à une longueur maximum de 10 mètres.
** La longueur maximum des câbles de connexion au box batterie (en option) est de 3 mètres.
Note : la section maximum des câbles pouvant être insérée dans les plaques à bornes INPUT, BY-PASS et OUTPUT
est de 25mm² pour des câbles à cosses et de 35mm² pour des câbles rigides.
La section maximum des câbles pouvant être insérée dans la plaque à bornes BATT est de 10mm² pour des câbles à
cosses et de 16mm² pour des câbles nus.
CONNEXIONS
Le premier raccordement à effectuer est celui du conducteur de protection (câble de terre), à
brancher à la borne reportant le sigle PE. Le CPS doit fonctionner avec le raccordement à
l'installation de terre.

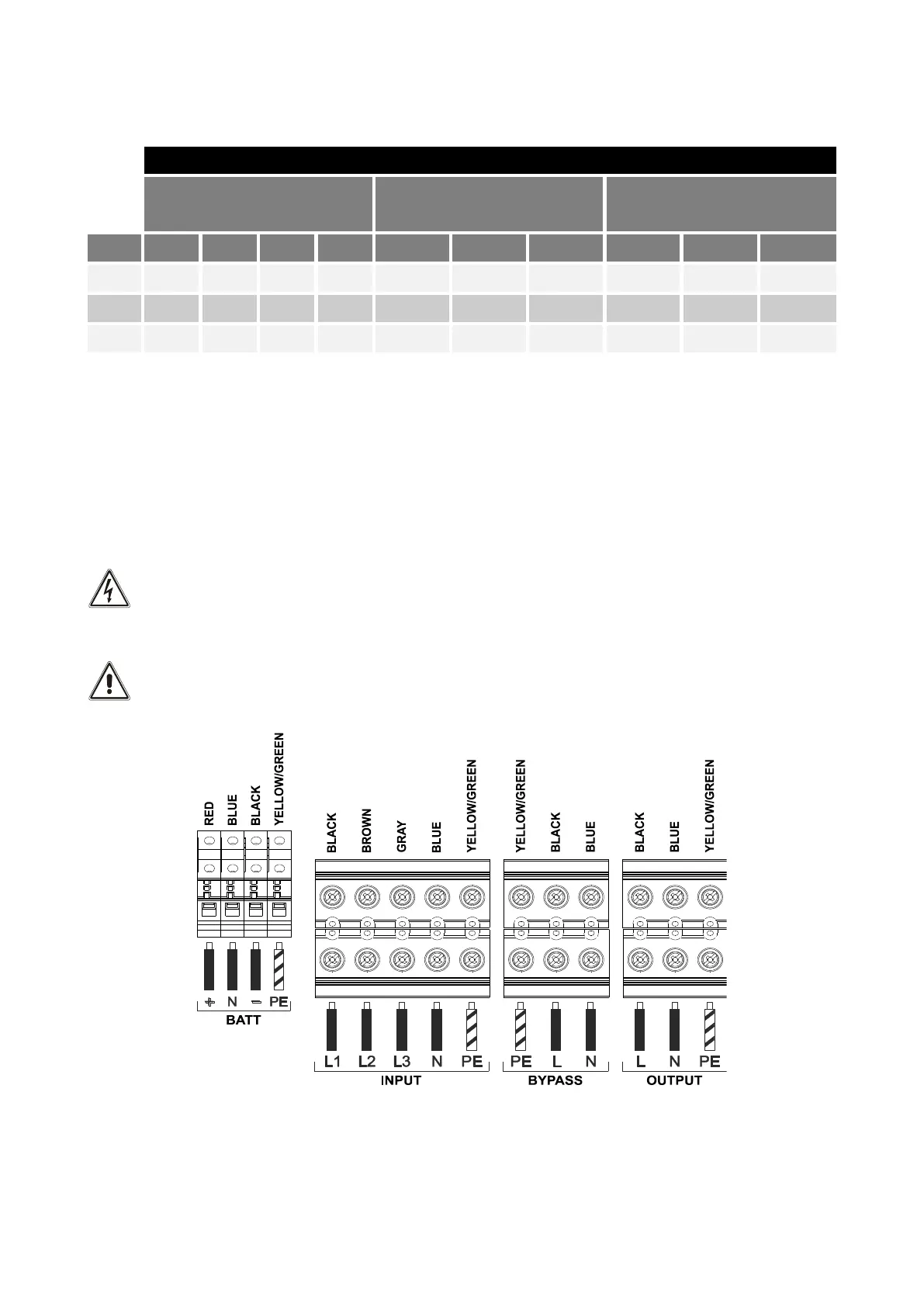

Brancher les câbles d'entrée et de sortie à la plaque à bornes comme l’indique la figure ci-dessous :
LE NEUTRE D’ENTRÉE ET DE BY-PASS DOIVENT TOUJOURS ETRE BRANCHES.
LES LIGNES D’ENTRÉE ET DE BY-PASS DOIVENT SE REFERER AU MEME POTENTIEL DE NEUTRE.
Note : les connexions au module BATTERIE ne doivent être effectuées qu’en présence du box batterie (en option)
